應用背景
在實際應用中,測試環境對光纖長度的影響較大,因此常以相對長度衡量光纖長度的精確度。在相同測試環境下,測量待測光纖與參考光纖的長度差,從而評估待測光纖長度是否達標,以滿足客戶應用的需要。
系統概述
昊衡科技推出的OCI光頻域反射監控系統(簡稱OCI),可精確測量光學鏈路的長度,其測量精度達到微米量級。
測量過程
在間隔為1m的位移微調測量平臺上進行光纖拉伸并轉動旋鈕,將光纖拉長0.1mm,使用OCI分別測量其拉伸前后的光纖長度,連續測量10次,拉伸后光纖長度如表1所示。

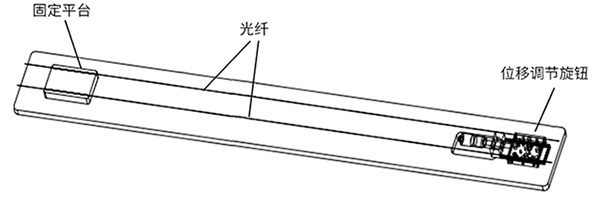

圖1 位移拉伸平臺結構示意圖

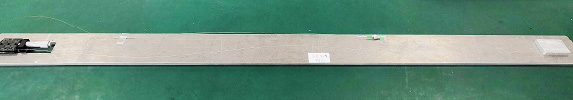

圖2 位移拉伸平臺實物圖

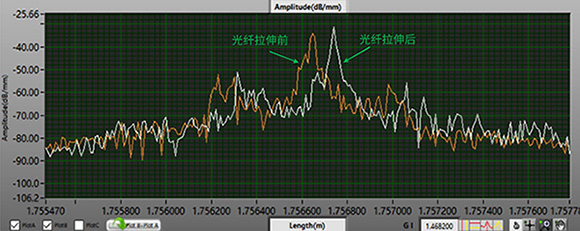

圖3 拉伸前后光纖尾端位置
初始長度 |
拉伸后長度 |
1.7566473 | 1.7567411 |
1.7567411 | |
1.7567411 | |
1.7567411 | |
1.7567411 | |
1.7567306 | |
1.7567411 | |
1.7567306 | |
1.7567619 | |
1.7567411 |
表1 拉伸后光纖長度測量結果
實現功能
從表1中看出,OCI可分辨0.1mm的長度差,其測量精度為±20μm。因測量的時延差,在不同應用場景中可根據需要,輸入合適的光纖折射率,得到標準的長度差。
