OFDR設備通過測量光纖中背向瑞利散射光，具有較高空間分辨和回?fù)p插損測量精度，可以快速并準確地獲取全鏈路任意位置的回?fù)p和插損特性。
通常設備插損測量動態范圍為18dB，即待測鏈路累積插損需小于9dB。若待測鏈路累積插損超出動態范圍，一部分光纖段的瑞利散射信號低于OFDR設備底噪而被淹沒，則測量結果不準確。針對此類情況，我們提出以下解決方案，借助光環行器實現傳輸模式下大插損測量。

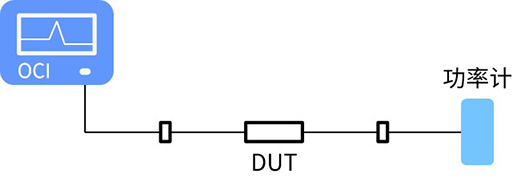

圖1 功率計測量DUT和兩個FC法蘭盤的插損
待測樣品為一個固定衰減器，兩端分別連接OCI1500和功率計，測得DUT和兩個FC法蘭盤的總插損為15.0dB。

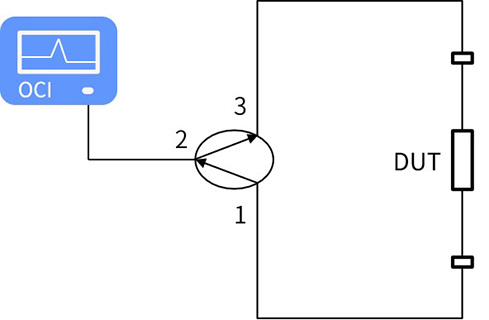

圖2 連接DUT，OCI測量原理圖
OCI1500連接一個三端口光環行器，其輸出光進入環行器端口2，從端口3輸出，經過待測樣品后進入端口1，信號光從端口2輸出最終到達OCI1500探測器。

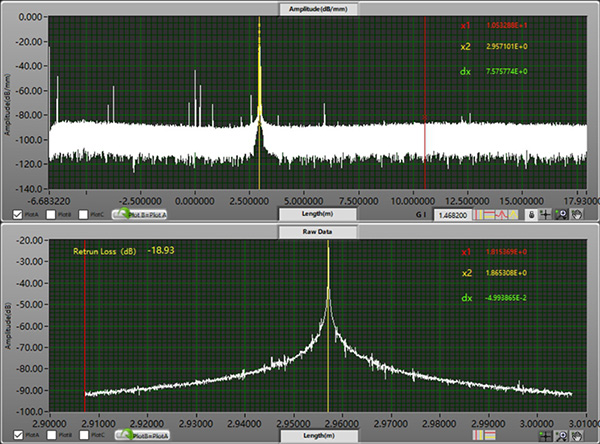

圖3 連接DUT，OCI測量結果圖
OCI1500測量鏈路結果如圖3所示，距離-回?fù)p曲線在2.95710m位置出現最大尖峰，這里是環行器位置，測得積分回?fù)p為-18.93dB。

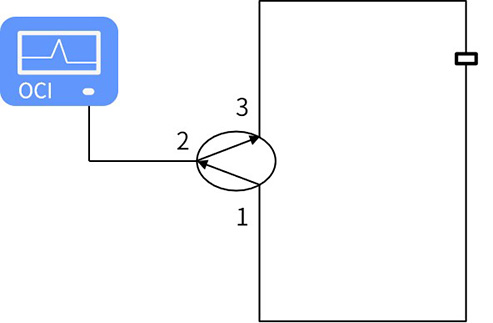

圖4 不連接DUT，OCI測量原理圖
當不連接測試樣品DUT，其測量原理圖和測量結果如圖4、圖5所示。

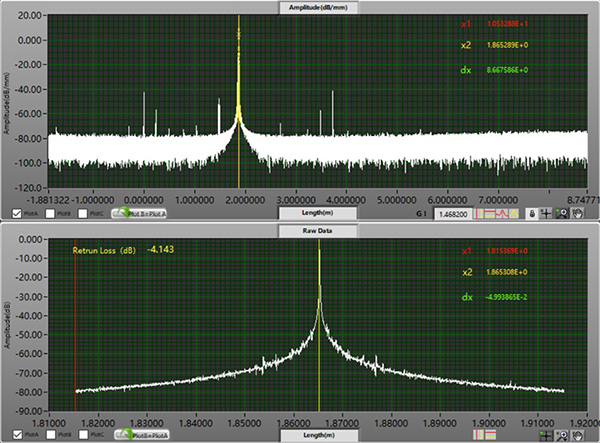

圖5 不連接DUT，OCI測量結果圖
距離-回?fù)p曲線最大尖峰位置移到1.86528m，測得積分回?fù)p為-4.14dB。DUT和一個法蘭盤的總插損為14.79dB (=18.93dB -4.14dB)。OFDR測量插損結果與功率計測量結果相差0.2dB，其中功率計測量方法多一個法蘭盤。
不同于OFDR反射模式的分布式測量，OFDR傳輸模式下測量的是待測樣品整個鏈路的總插損，可以實現超出動態范圍的大插損測量，進一步擴展OFDR設備使用場景。
