超高精度分布式光纖傳感儀OCI1500,是一款超高精度的光纖斷點檢測、損耗測量、分布式溫度應變傳感設備??梢杂脕頇z測光柵微結構及光譜,評估光柵質量。

超高精度分布式光纖傳感儀OCI1500

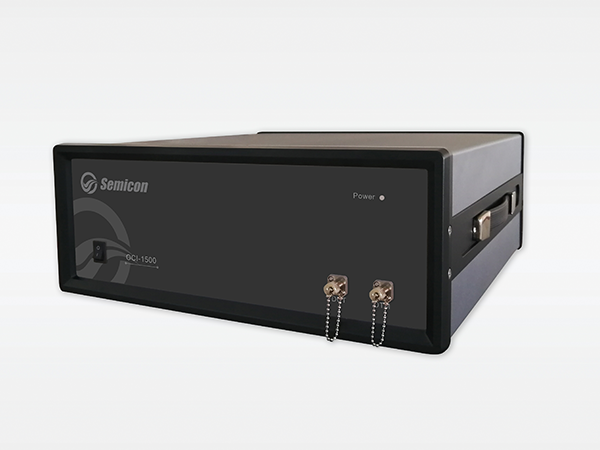

圖1 超高精度分布式光纖傳感儀OCI1500

圖2為4根光纖光柵的測量結果,空間分辨率為10um。從中可以看出每個柵區內刻有三個完整的光柵。其中,圖、圖柵長分別為800μm、200μm,柵區顯示為規整的鋸齒形,光柵上每個點的反射率基本一致,說明該光柵的結構良好。圖、圖所示光纖上刻有柵長為200μm的光柵,部分光柵上某些點的反射率出現明顯突變或不一致,說明該光柵結構存在缺陷。

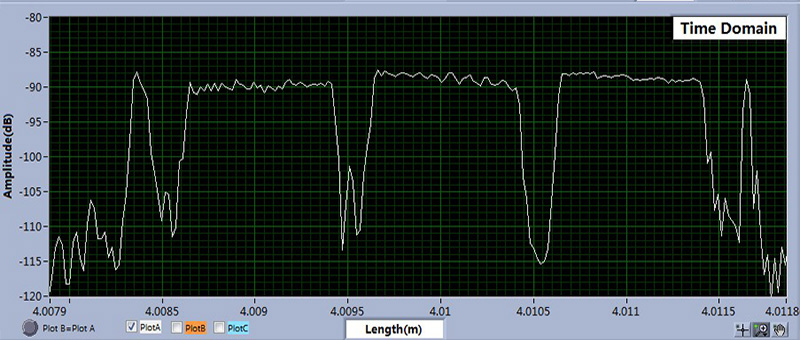

圖

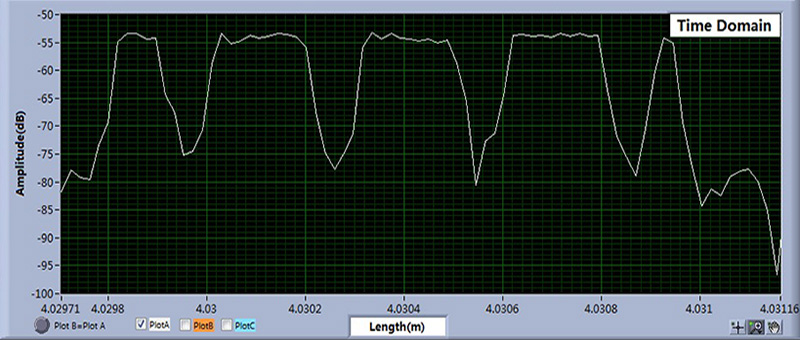

圖

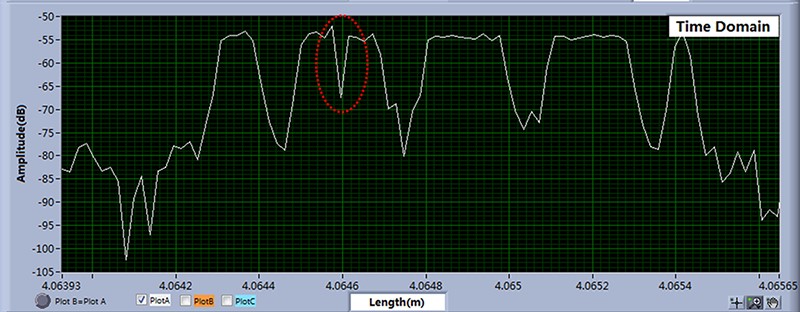

圖

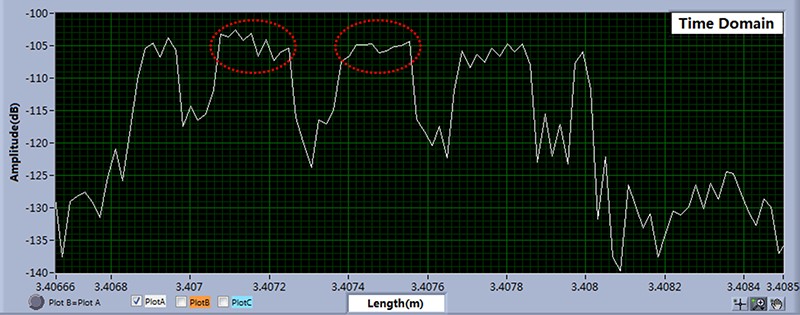

圖

圖2   光纖光柵的測量結果

從實驗中我們可以得出,OCI1500可以輕松地分辨光柵上每點的反射率,空間分辨率為10μm,是光柵質量評估的有力手段。此外,OCI1500在其他光譜測量、光纖鏈路診斷、硅光測量等光通信及溫度、應變傳感領域有重要的用途。
