昊衡科技致力于為光通信用戶提供更先進、更穩定、更可靠的測試解決方案,推出了一系列光學測量測試系統。其中高分辨光學鏈路診斷系統(OCI)與光學矢量分析系統(OCI-V)備受大家關注,為了便于大家選擇適合自己的產品,昊衡科技進行深度剖析,探究它們究竟有何不同之處。
高分辨光學鏈路診斷系統(OCI)
- 單端反射式測量
- 分布式回?fù)p、插損、光譜、群延時測量
光學矢量分析系統(OCI-V)
- 雙端透射式測量
- 自校準
OCI與OCI-V的不同之處主要有3方面,分別是測量原理、測量參數以及產品應用。
測量原理
高分辨光學鏈路診斷系統(OCI)采用的是OFDR光頻域反射技術,檢測待測光纖中背向瑞利散射信號,實現對光纖鏈路的全方位診斷;
光學矢量分析系統(OCI-V)采用線性掃頻光源對帶測器件進行掃描,并結合相干檢測技術獲取待測器件的瓊斯矩陣,進而獲得各光學參數。
測量參數
高分辨光學鏈路診斷系統(OCI)測量分布式插損、回?fù)p、光譜、群延時等光學參數;
光學矢量分析系統(OCI-V)測量PDL(偏振相關損耗)、PMD(偏振模色散)、IL(插損)、GD(群延時)、CD(色散)等光學參數。
另外,在系統設備顯示上也有所差異,OCI顯示橫坐標為長度,縱坐標為反射;OCI-V顯示橫坐標為波長,縱坐標為各待測參數,其含義是測量不同波長下的各參數值。
產品應用
高分辨光學鏈路診斷系統(OCI)主要應用在光器件、光模塊測量,光纖長度精確測量,硅光芯片測量,光譜、群延時測量等。

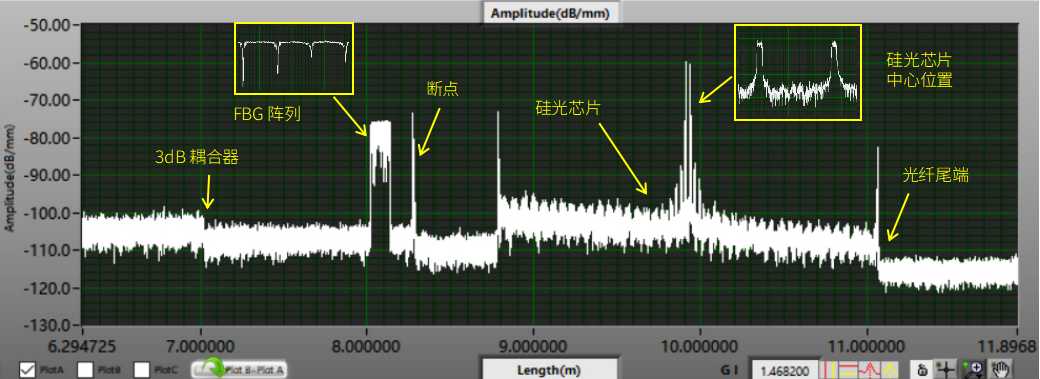

OCI測量光纖鏈路,測得各位置處的分布式損耗,空間分辨率高達10μm。
光學矢量分析系統(OCI-V)主要針對于無源器件(平面波導器件、硅光器件、波長可調器件、放大器等)測量。

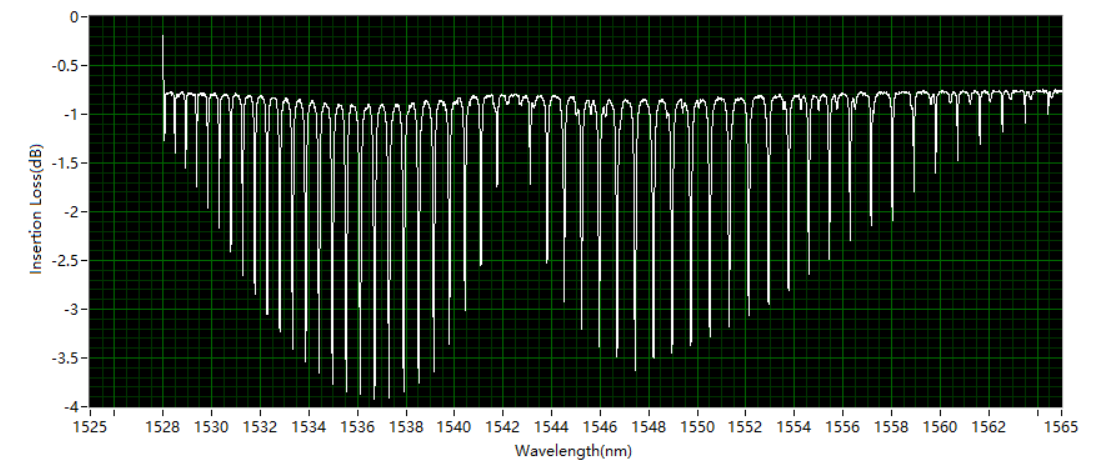

OCI-V測量HCN氣體吸收室,測得不同波長下的插損,波長精度可達1.6pm。
相同點是OCI與OCI-V均產自昊衡科技,屬于國產自研產品,設備自校準,無需人為干預,穩定性非常好,能精準測量各待測參數且極大節省測試時間。
現在,大家都更加了解高分辨光學鏈路診斷系統(OCI)與光學矢量分析系統(OCI-V)吧,如有任何問題,歡迎大家咨詢!
