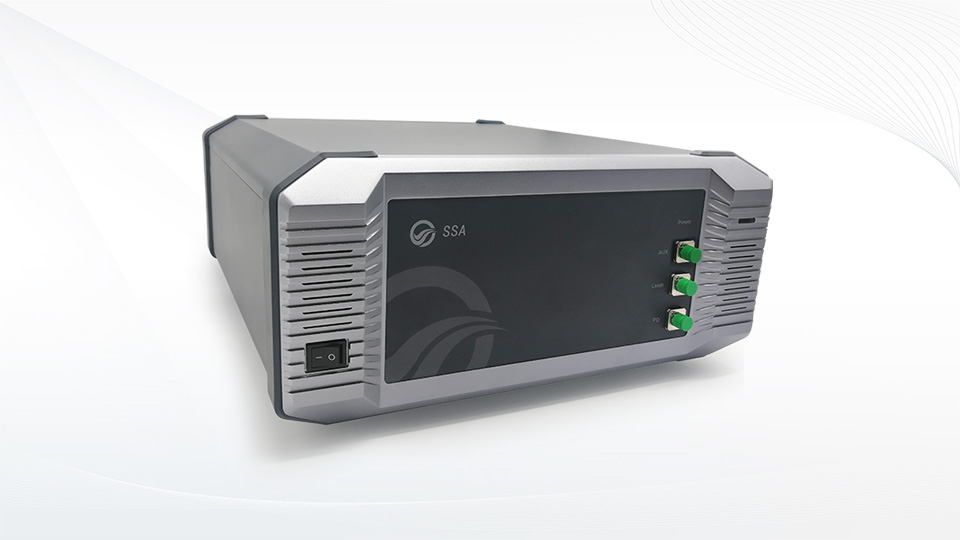

SSA 掃頻光譜分析系統

產品描述

SSA是一款測量光學器件透射光譜響應的分析系統。其原理采用線性掃頻光源對待測器件進行快速掃描,并結合相干檢測技術獲取待測器件的光譜響應,進而得到待測器件在不同波長下的損耗分布。

該系統還可選配GD、CD、PDL、PMD等光學參數測量,系統內置窄線寬掃頻光源,可應用于系統相干光學信號測量及分析系統的二次開發。

產品特點

  • 多功能
  • 可擴展掃頻光源
  • 可拓展GD、CD、PDL、PMD等光學參數測量
  • C+L、O波段(可選)

產品應用

  • 平面波導器件
  • 硅光器件
  • 光纖器件
  • 波長可調器件、放大器、濾波器
  • 光學測量分析二次開發

產品參數

主要參數
損耗(IL)

測量長度 200 m
波段1 1525 ~ 1565;1290 ~ 1330 nm
波長分辨率 1.6 pm
波長精度 ±1.0 pm
動態范圍2 60 dB
插損精度 ±0.1 dB
分辨率 ±0.05 dB
掃頻光源

功率3 1 mW
波長1 1525 ~ 1565;1290 ~ 1330 nm
波長精度 5 pm
掃描速度 10 ~ 100 nm/s
邊模抑制比 60 dBc
消光比 15 dB
硬件

主機功率 60 W
通訊接口 USB -
光纖接口 FC/APC -
尺寸 D 390 * W345 * H165 mm
重量 7.5 kg
儲藏溫度 0 ~ 50
工作溫度 10 ~ 40
工作濕度 10 ~ 90 %RH
備注:
  1. 可拓展GD、CD、PDL、PMD等光學參數測量;
  2. 可升級掃描范圍;
  3. 可升級高功率版本(2mW/5mW)。

資料下載

SSA 掃頻光譜分析系統.pdf

產品技術規格如有變更,恕不另行通知,如有疑議,請與我司聯系。
