光頻域反射技術(OFDR)可通過背向散射法測量整段光纖的回?fù)p曲線,利用回?fù)p和插損之間的關系可以得到整條曲線各個點的損耗。

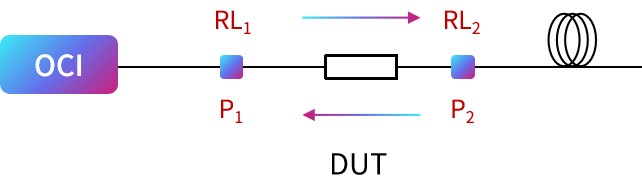

圖. 背向散射法測量原理
如圖所示,假定DUT前后測量位置為1、2,其對應的光功率分別為P1、P2,對應的散射系數分別為α1、α2,則其對應的反射光功率分別為:Pr1=P1×α1、Pr2=P2×α2。
測量位置 | 1 | 2 |
光功率 | P1 | P2 |
散射系數 | α1 | α2 |
反射光功率 | Pr1=P1×α1 | Pr2=P2×α2 |
回?fù)p | RL1=-10lg(Pr1/P0) | RL2=-10lg(Pr2/P0) |
DUT的插損為:IL=-10lg (P2/P1)
1、2處的回?fù)p分別為:RL1=-10lg(Pr1/P0)、RL2=-10lg(Pr2/P0)。
當1、2處光纖的散射系數相同時,可推導出IL=(RL1-RL2)/2。背向散射法是反射式測量,光信號往返兩次經過DUT,因此需除以2。
