應用背景
芯片老化裝置常用一種帶有TEC結構的銅塊。在其老化過程中，不同位置的發熱片性能及整個模塊的熱傳導差異容易造成老化槽溫度分布不均勻，影響芯片老化的可靠性和效率，因此準確定位老化裝置對廠家十分重要。傳統的熱電偶測溫屬點式測量、多點監測時傳感器的布設十分復雜，并且易出現監測盲區；紅外測溫技術雖能準確測量物體表面的溫度分布，但是當老化裝置裝入封閉老化柜時，并不能準確反映出整個模塊的溫度分布及熱傳導狀態。
系統概述
在老化裝置通電過程中，使用OSI-S高精度分布式光纖傳感監控系統（簡稱OSI-S）可連續測量各個槽位的溫度變化，空間分辨為5mm。
測量過程
在銅塊兩側的老化槽附近，平行布設兩路帶有聚酰亞胺毛細套管的耐彎曲光纖，將光纖用硅膠固定，用以測量各個槽位的溫度分布均勻性。布設完成的老化裝置結構如圖1所示。

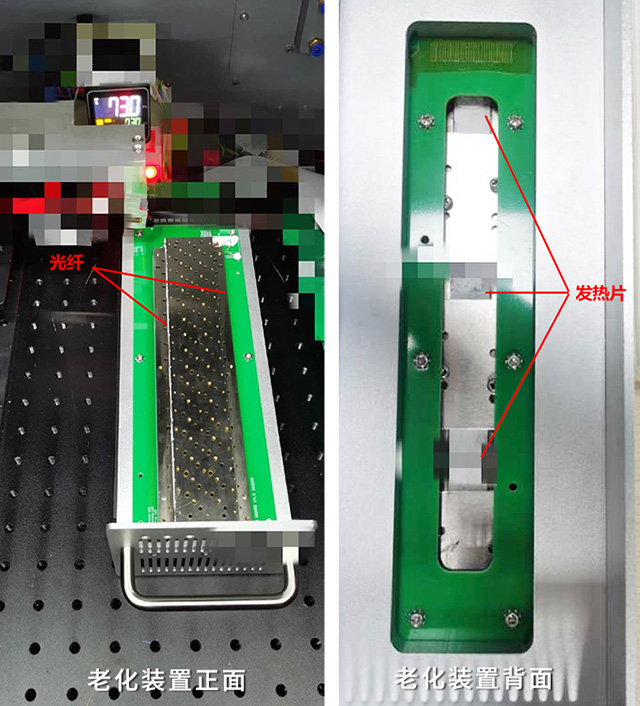

圖1 老化裝置結構及光纖布設圖

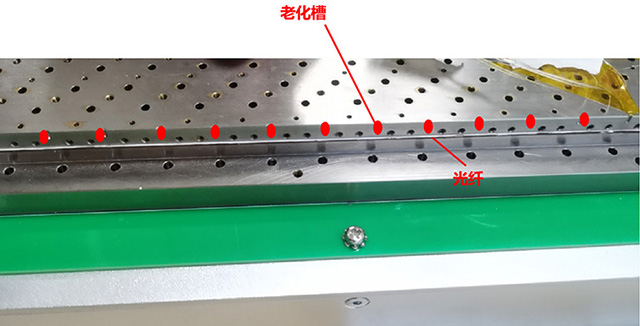

圖2 光纖布置細節圖
在老化裝置通電過程中，使用OSI-S連續測量各個槽位的溫度變化，空間分辨設置為5mm。其溫度分布結果如圖3所示。

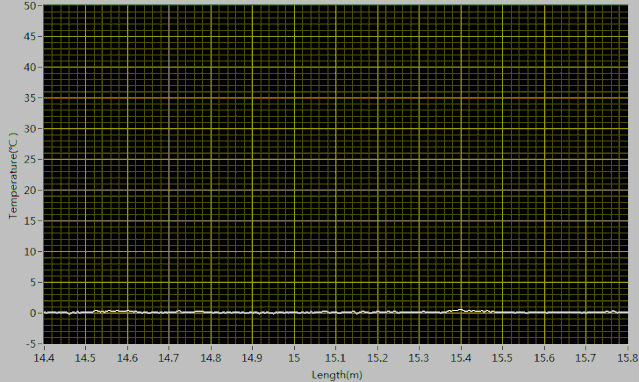

圖3 老化槽運行時溫度分布
從圖3可以看出：
- 當溫度變化較小時，各個槽位的溫度變化較為均勻；
- 當溫度變化較大時，兩側槽位的溫度變化不一致，其中左側明顯高于右側且部分槽位溫度變化明顯大于其他。
過大的溫差導致裝置內部發熱片產生的熱量迅速擴散，造成各個槽位的溫度分布不均勻。另外，不同位置發熱片的發熱能力差異也會造成溫度分布不均勻，其中兩段光纖溫度曲線峰值點位置即為發熱片的所在位置。
實現功能
從上述多點溫度的同步監測中可以得出，OSI-S具有較高的空間分辨率和測量精度。通過不同槽位溫度變化差異分析，可針對性地優化裝置結構，有效提高裝置老化溫度的均勻性和穩定性。
