光纖極易受到環境溫度變化的影響,在OFDR傳感應用中,可以同步布設另一根光纖用于補償溫度,以消除環境溫度變化帶來的影響,從而獲取待測量對象的準確溫度變化。

OSI超高精度分布式光纖傳感監控系統(以下簡稱OSI系統)能支持多個通道的信號采集與處理,可分別采集測量光纖和補償光纖中的信號,尤其適用于光纖受到外界應力和溫度變化的應用場景。下面案例將驗證光纖受到外界應力和溫度變化應用場景中的溫度測量情況。

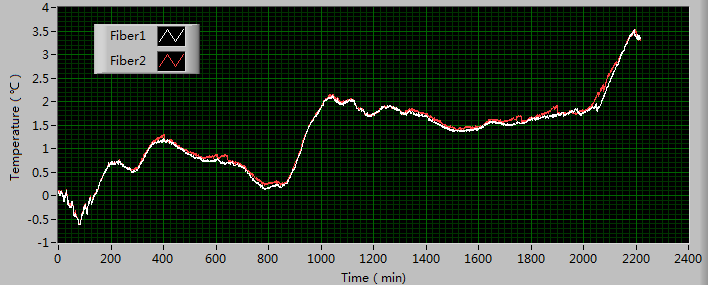

將處于松弛狀態的兩根同批次光纖置于同一環境中,在環境溫度變化的過程中,使用OSI系統連續測量?jī)筛饫w的溫度變化,隨時間推移的測量溫度如圖1所示。


圖1 兩根光纖溫度變化圖

從圖1中可以看出,兩根光纖的溫度隨時間推移基本相同,說明OSI系統具有良好的測溫穩定性及一致性。

取一段裸纖和一段ETFE緊套光纖,將裸纖套上套管,然后分別固定于待測件表面相近位置。套管中的光纖兩端不做固定,保證光纖能在其中自由滑動以作溫度補償。

在外力恒定、環境溫度變化的條件下,使用OSI系統連續測量緊套光纖的應變,如圖2所示。

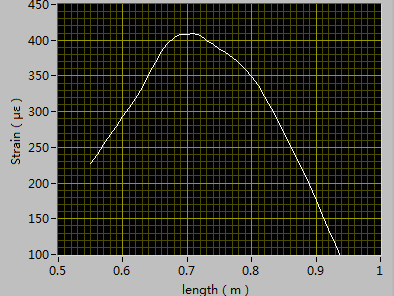

緊套光纖的實時應變分布結果
圖2 緊套光纖的實時應變分布結果

從圖2中可以看出,緊套光纖的測量應變發生了漂移,這是由環境溫度變化引起的。利用套管光纖的測量結果對該應變作溫度補償處理,連續的應變測量結果呈現出一致性,如圖3所示。

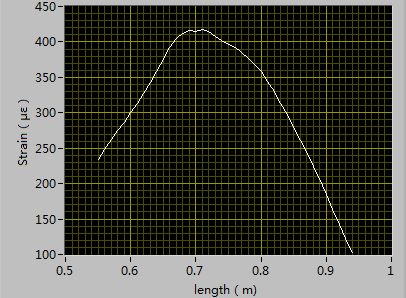

經溫度補償后的實時應變分布結果

圖3 經溫度補償后的實時應變分布結果

由此說明,OSI系統可精準實現溫度補償測量,特別適用于光纖受到外界應力和環境溫度變化的應用場景中。


OSI超高精度分布式光纖傳感監控系統,廣泛應用于溫度測量。該系統空間分辨率高達1mm,溫度測量精度最高可達±0.1℃,廣泛應用于短距離、高分辨、高精度溫度測量領域。

基礎
參數
傳感長度 100 m
空間分辨率 1~10 mm
溫度 測量精度 ±0.1
測量范圍 -200 ~ 1200
