簡支鋼桁梁作為一種強度高、材質均勻、易于安裝的桁架，常用于工業與民用建筑屋蓋、橋梁、各式塔架等土建工程的主要承重結構。在長期遭受荷載的情況下，桁梁的塑性變形直接影響其疲勞壽命，最終導致土建結構的不穩定性。因此，在荷載條件下，鋼桁梁的形變規律研究顯得十分重要。
OFDR技術測量簡支鋼桁梁的應變

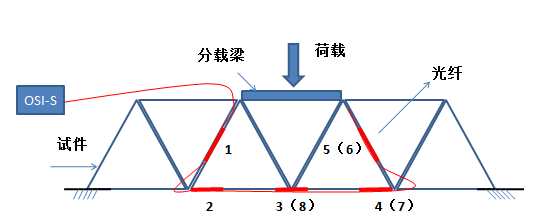

圖1. 桁架光纖布設圖
試驗用的簡支鋼桁梁由兩片桁架聯結而成，長度為4m，每片桁架由等邊角鋼聯結而成。在其中一片桁架上布設了聚酰亞胺光纖和ETFE緊套光纖，如圖1所示。其中1、2、3、4、5位置粘貼有聚酰亞胺光纖，6、7、8位置粘貼有ETFE緊套光纖，共8段光纖，每段長約30cm。荷載經分載梁作用于整個鋼桁梁，每級荷載下采用OSI-S測量鋼桁梁應變，空間分辨率為1cm。

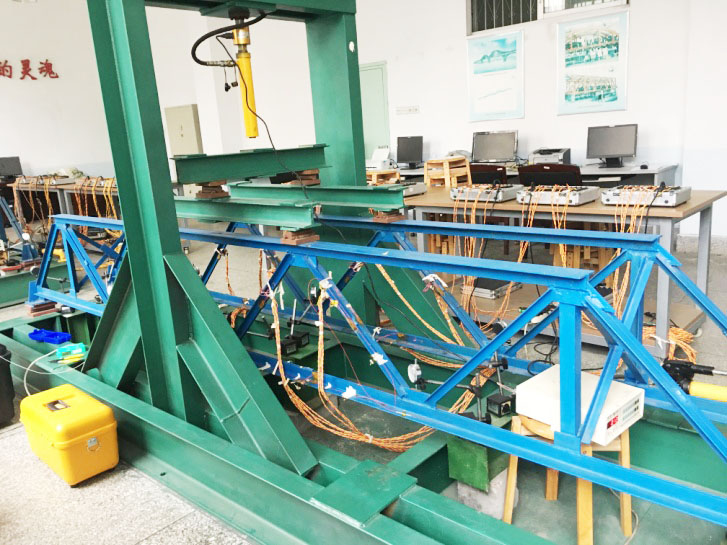

圖2. 簡支鋼桁梁應變測量
簡支鋼桁梁的應變測量結果
每級荷載下鋼桁梁應變測量結果如圖3所示。不同荷載下，桁架上的應變分布形態基本一致，從斜桿上受壓應力（1、5、6）和橫桿上受拉應力（2、3、4、7、8）可以看出，相鄰兩個等邊角鋼應變呈對稱。隨著荷載增加，各位置應變不斷增大。相同位置不同光纖的測量結果基本一致，說明聚酰亞胺光纖及ETFE緊套光纖均具有良好的應變測量效果。

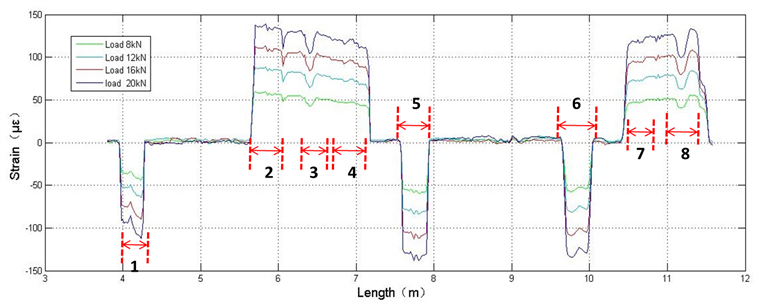

圖3. 簡支鋼桁梁應變測量結果
