復合材料作為一種重量輕、比模量大、耐腐蝕的新型材料,廣泛應用于機械、土木工程等領域。由于其非均質性和各項異性,復合材料容易產生缺陷,且在結構表面可能看不出任何損傷跡象,往往是在使用過程中,經過碰撞、沖擊、疲勞累積等因素下才表現出明顯的裂紋、分層等損傷。因此,對復合材料健康監測而言,需要及時確定損傷位置,并實時跟蹤損傷變化趨勢,而這些是目前各種無損檢測技術無法完成的。

OSI-S超高精度分布式光纖傳感儀的特點

OSI-S是一款超高精度分布式光纖傳感設備。其原理基于光頻域反射(OFDR)技術,實現50m傳感范圍內空間分辨率可達1mm,100m傳感范圍內空間分辨率可達1cm。溫度傳感精度為±0.1℃,應變傳感精度為1.0με。可在一根光纖上同時測量成千上萬個傳感點,廣泛應用于長距離、高分辨率、高精度傳感領域。

OSI-S超高精度分布式光纖傳感儀

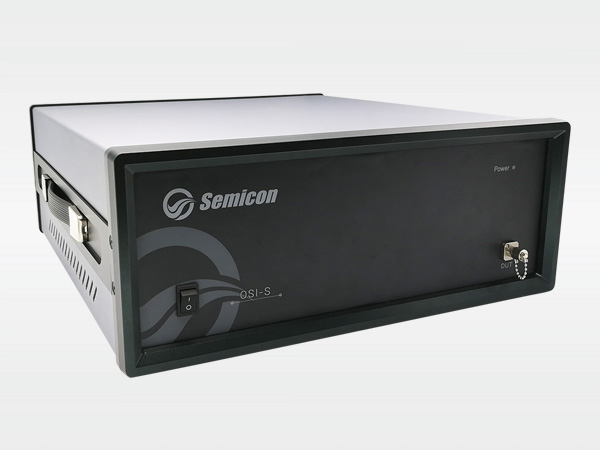

圖(1)OSI-S超高精度分布式光纖傳感儀

復合材料裂紋發生位置的準確性測量

在一塊外觀完好的樹脂基纖維增強板上布設一根聚酰亞胺光纖。分兩路平行布設,一路全膠固定,另一路間隔10cm點膠固定。實驗中,采用OSI-S測量樣品板應變,將樣品板兩端固定,中間緩慢施力使其向上拱起。如圖(2)光纖布設圖:

受力變形后出現明顯損傷的樣品板

圖(2)光纖布設圖

圖(3)為受力變形后出現明顯損傷的樣品板,圖(4)為施加不同外力時樣品板的應變測量結果。從測量結果中可以看出,不同外力作用下,光纖上相同位置出現六個峰且隨著外力加大,峰值不斷增大??梢耘袛?,樣品板上的這六個位置出現了損傷。前三個峰及周圍位置應變呈連續變化,位于全膠固定光纖上;后三個峰及周圍位置應變呈階躍變化,位于點膠固定光纖上。峰之間的相對位置與板上損傷相對位置完全吻合,說明這種檢測方法能準確定位損傷,測量損傷變化趨勢。

光纖布設圖

圖(3)帶有明顯損傷的樣品板圖


施加不同外力時樣品板的應變測量結果

圖(4)不同外力時樣品板應變測量結果

從整個實驗中可以看出,OFDR光纖傳感技術作為一種無損手段,用于材料損傷檢測,具有準確度高、跟蹤測量等特點。實際上,OFDR技術不僅能用于材料應變測量及損傷監測,還能實現實時2D/3D形狀傳感。
