OFDR測溫系統中需要根據待測溫度的大小,選擇合適的耐溫光纖。普通光纖與耐高溫光纖纖芯、包層的主要成分均為二氧化硅,耐溫1200℃以上,差異僅在于涂覆材料。普通光纖涂覆材料為丙烯酸樹脂,溫度高于85℃時開始軟化,至300℃左右分解,完全喪失對光纖的保護。聚酰亞胺光纖可短期耐溫350℃,大于600℃后發生碳化并剝落。金屬涂層光纖能在高于400℃的環境下使用,耐熱溫度與金屬熔點相關??梢?,大部分高溫環境中,光纖是在失去涂覆層保護下進行傳感的。

昊衡科技使用OSI-S超高精度分布式光纖傳感儀做了一個溫度測量的實驗。在一塊不銹鋼板上布設普通光纖,并在光纖兩端粘貼用于溫度校準的熱電偶。然后將整個測試樣品放入高溫箱中,由常溫升至700℃。

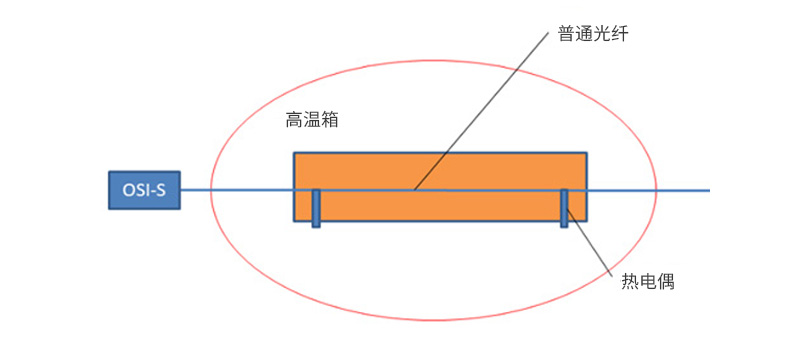

圖(1)測試裝置示意圖

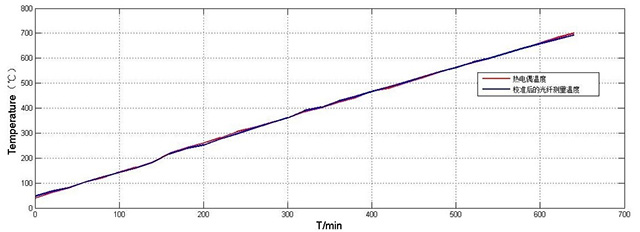

整個升溫過程共采集了32組數據,由熱電偶對光纖測量溫度進行校準,得到校準系數,如圖(2)所示:

圖(2) 光纖測量溫度校準

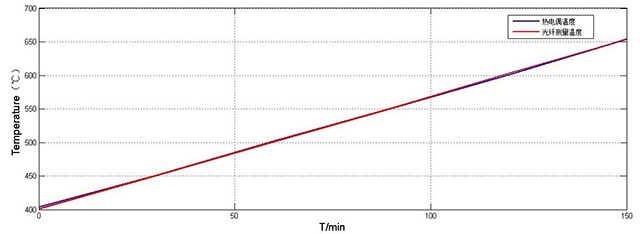

之后導入校準系數,再次由400℃升溫至650℃,對比熱電偶溫度和光纖測量溫度,如圖(3)及表(1)所示:

圖(3)熱電偶、光纖測量溫度對比


序號

熱電偶溫度/℃

光纖測量溫度/℃

1

403.6

400.8

2

451.0

450.6

3

502.0

501.1

4

550.5

550.6

5

600.5

603.2

6

653.8

653.5

表(1) 熱電偶、光纖測量溫度對比


通過OSI-S的光纖測溫實驗得出,高溫測量可以使用普通光纖,失去涂覆層的光纖仍然可以用來進行傳感。實際應用中,理論溫度系數已不適用,需要通過定標實驗校準。校準后的光纖測量溫度十分準確,最大相對偏差不超過1%。
