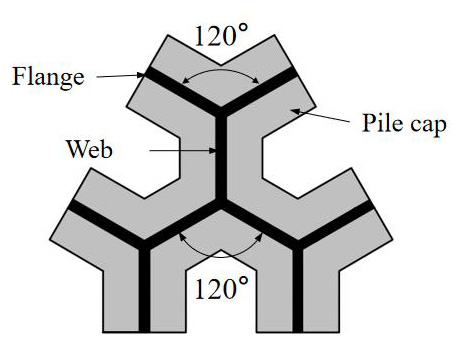

雪花形鋼板樁作為一種新型異形樁（結構形式如圖1所示），具有較大的比表面積，可以充分發揮樁側摩阻力作用，提高單樁承載力，同時雪花形鋼板樁自身強度高，用材相對較少，工程應用前景良好。為了準確掌握新型雪花形鋼板樁樁身變形特征，本文基于光頻域反射技術（OFDR）分布式光纖傳感技術，在實驗室內開展了雪花形鋼板樁模型的樁身變形試驗研究。

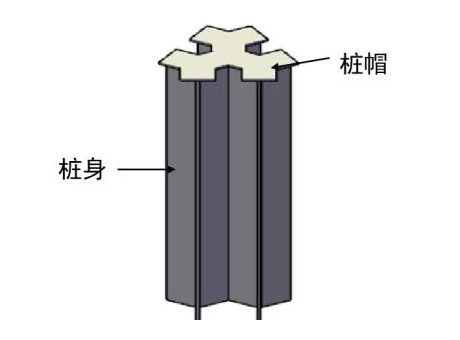

(a)雪花形樁示意圖
(b)樁身截面示意圖
圖1. 雪花形鋼板樁結構形式
測試過程

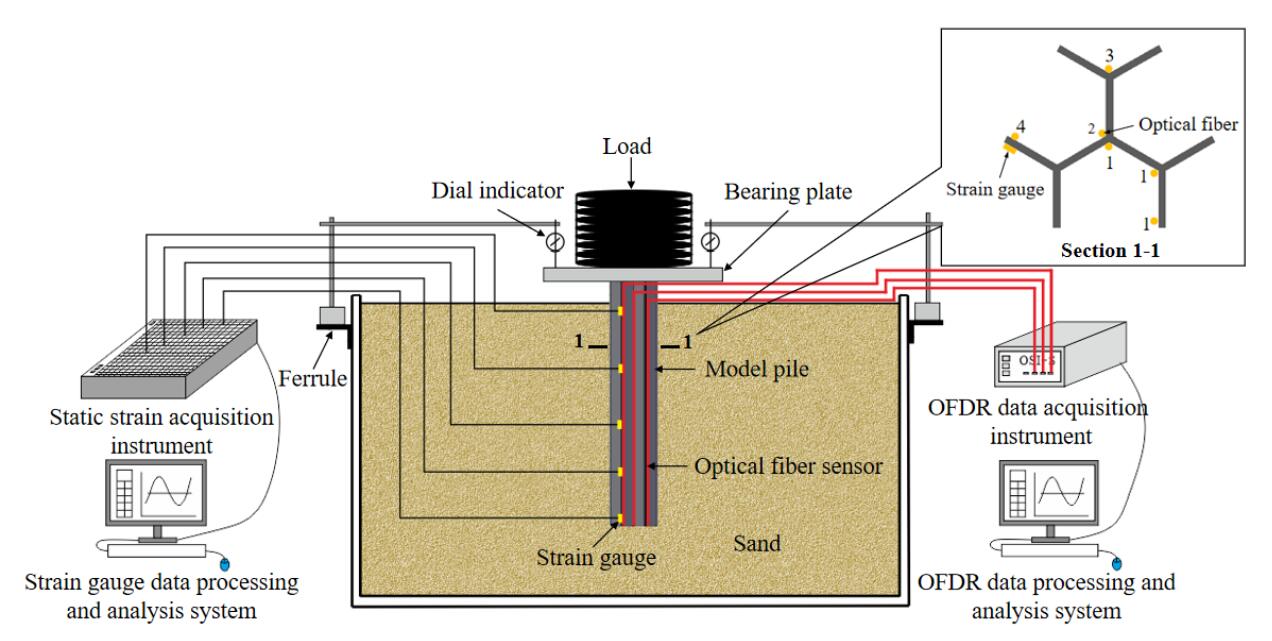

基于OFDR分布式光纖傳感技術對雪花形鋼板樁荷載時樁身應變特性進行研究，如圖2所示，本次試驗同時采用分布式光纖和應變片兩種測量應變的方法，對豎向荷載作用下的雪花形鋼板樁樁身不同部位進行應變監測。使用的測試儀器為OSI-S分布式光纖傳感儀和靜態應變采集儀，由于試驗在室內模型槽內進行，采用快速加載方式，環境溫度較為穩定，因此無需進行溫度補償。
圖2. 試驗整體設計示意圖

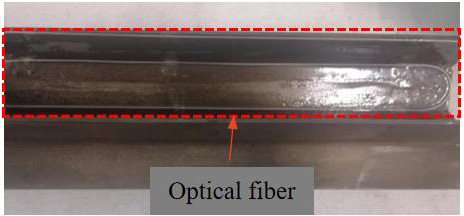

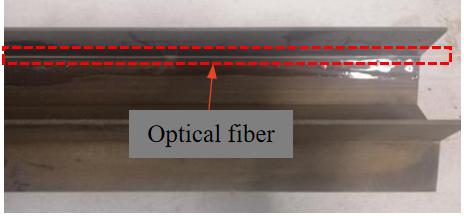

傳感器的布設位置如圖2中1-1截面所示，一共布設四根分布式光纖和一組應變片（5個）。其中，1號光纖呈S形布設，連接腹板與腹板交界處、腹板與翼緣交界處、翼緣邊上三個位置；2號、3號和4號光纖呈一字形分別布設在三個位置處，模型樁上光纖的兩種布設形式如圖3所示。應變片作為4號光纖的對照組，布設在4號光纖的對稱位置。
（a）S形布設
（b）一字形布設
圖3. 光纖的不同布設形式
測試結果

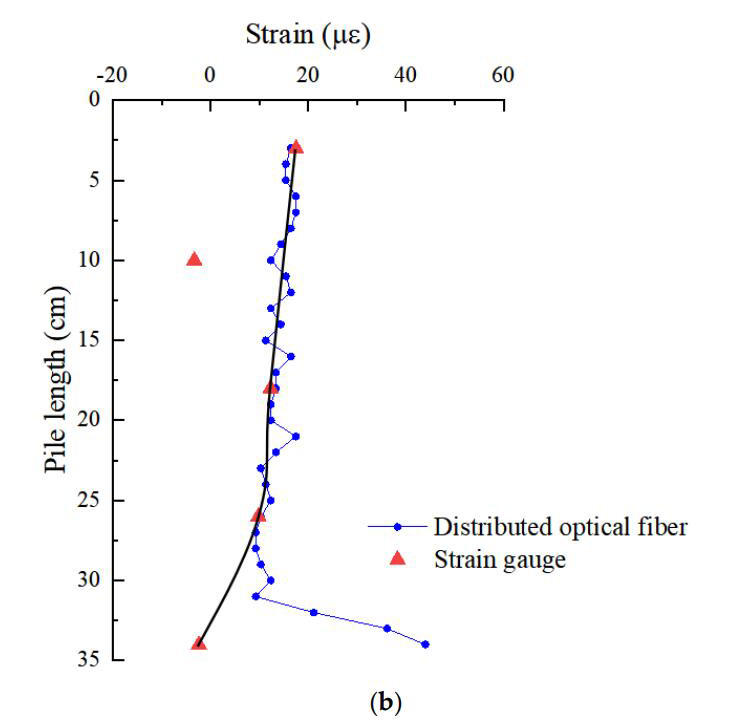

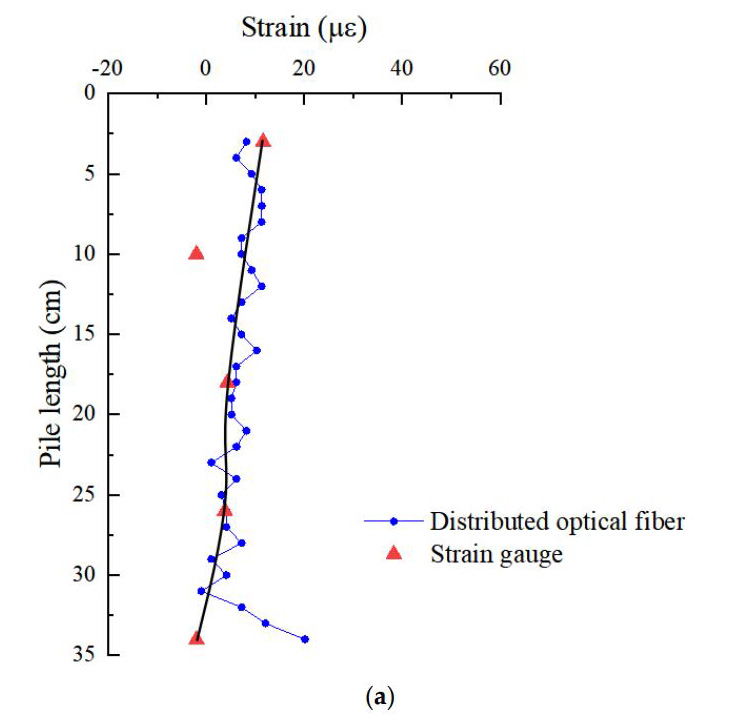

圖4為光纖和應變片測值的對比，試驗過程中OSI-S分布式光纖傳感儀選擇的空間分辨率為為1cm。從圖4中可以看出，應變片測值分布在光纖測值周圍，除第二個和第五個應變片測值與光纖測值相差很大外，其余三處兩種監測方式得到的應變量基本吻合,且變化規律基本一致，都是沿著深度方向不斷減小，說明分布式光纖測量異形鋼板樁應變的準確性。
（a）200N
（b）400N
（b）600N
圖4. 荷載作用下光纖測值與應變片測值的對比

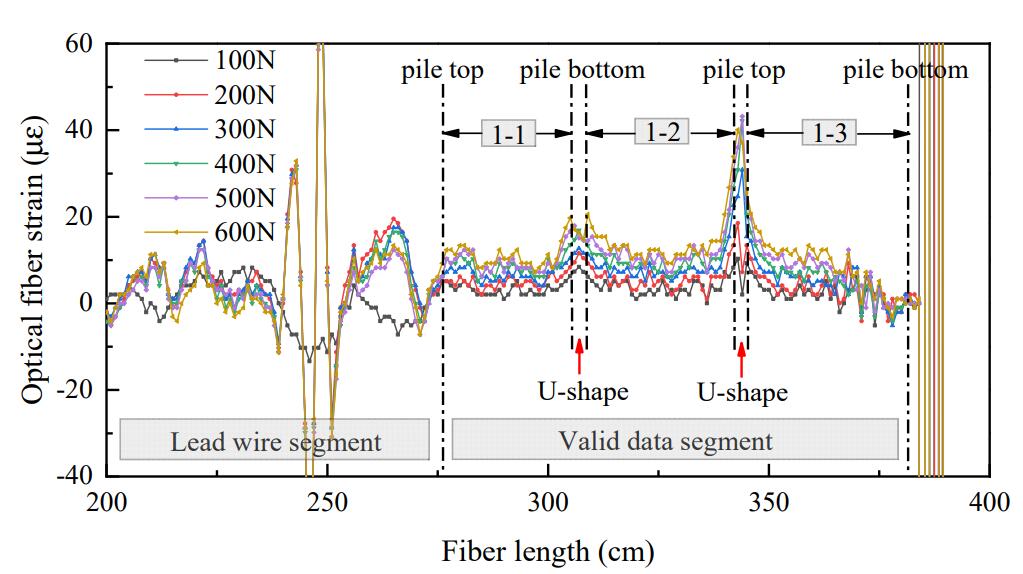

圖5為荷載作用下1號光纖應變測試結果，從圖中可以看出，隨著樁頂荷載的增加，樁身同一位置的應變也在增加，實驗前對有效位置進行定位，這樣從圖中可以很明顯地區分出有效數據段，可以了解到加載過程中樁身三個不同部位的應變變化規律。
圖5. 1號光纖應變測試結果

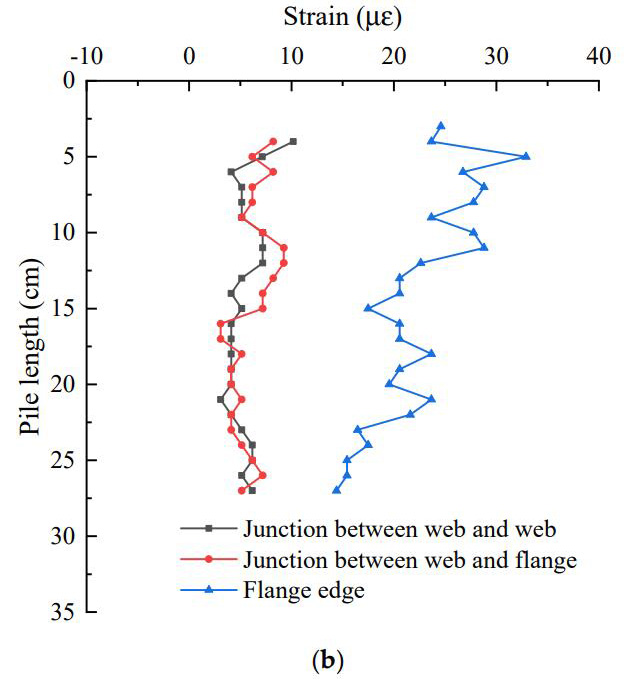

圖6 為荷載作用下雪花形鋼板樁樁身不同位置處應變對比，可以看出，在同一荷載作用下，腹板與腹板交界處和腹板與翼緣交界處的應變值基本相同，翼緣邊上的樁身應變較大，且不同部位應變差異的大小會隨樁頂荷載的增加而不斷增大。

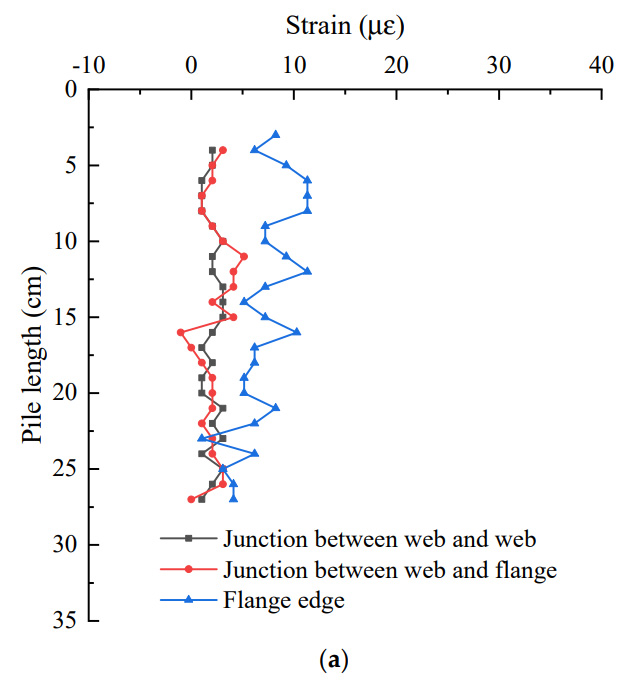

（a）200N
（b）400N
圖6. 荷載作用下雪花形鋼板樁樁身不同位置處應變對比
實驗結論
基于OFDR的分布式光纖傳感技術可實現對荷載作用下雪花形鋼板樁樁身應變進行有效監測，可以充分展示復雜結構的全局應變信息，為異形鋼板樁變形測試提供了一種新的可靠測量技術。通過對試驗數據的分析研究，揭示了荷載作用下雪花形鋼板樁不同位置的變形特性，為后期雪花形鋼板樁的優化設計提供更可靠的依據。
