目前，灌注樁樁身變形測量主要使用鋼筋應力計、電阻式應變片等傳感器，這些點式傳感器都存在不防水、易破壞、存活率低等缺點，難以全面掌握灌注樁樁身變形特性和荷載傳遞規律。光頻域反射光纖傳感（OFDR）技術是一種集傳感和傳輸于一體，以光為載體，光纖為媒介的新型監測技術，能在100m傳感范圍內實現1mm的空間分辨率。將OFDR技術應用于灌注樁樁身變形測試，可獲得各級荷載下灌注樁樁身變形規律，實現高精度的分布式測量，為灌注樁樁身變形精細化研究提供參考。
試驗樁為鉆孔灌注樁，樁長為30m，樁徑為600mm，樁身混凝土強度等級為C35，試驗場內30m深度范圍內地層主要由黏性土和粉性土組成。

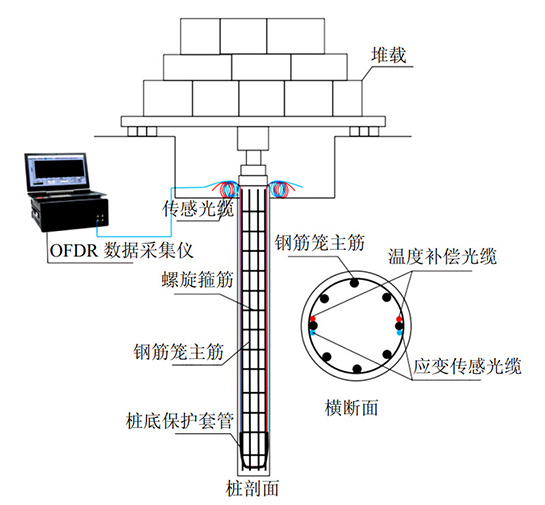

圖1. 試驗裝置及光纖布設示意圖
采集儀為4通道的OSI-S高精度高分辨OFDR光纖解調儀，空間分辨率采用1cm。應變光纖傳感器和溫度補償光纖傳感器是呈“U”形鋪設鋼筋籠兩根對稱主筋上的，傳感光纖以每隔30~50cm“定點綁扎”固定，為了確保傳感光纖平直鋪設在樁中，以防澆筑混凝土骨料時光纖變形錯動，因此在固定時應對光纖傳感器進行預拉，給予其一定的預應力。布設時利用套管對樁頂和樁底光纖傳感器進行了套管保護，并且樁頭光纖傳感器并未完全布設至樁頭便從樁體側壁引出進行保護，因此在樁深2.5m以上部分和樁深27.5m以下部分為無效傳感段。

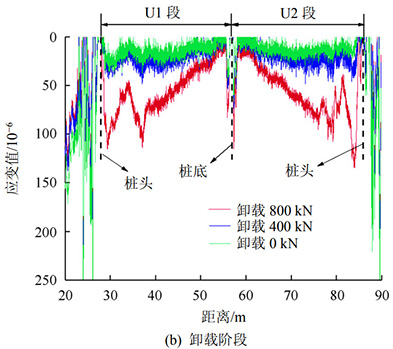

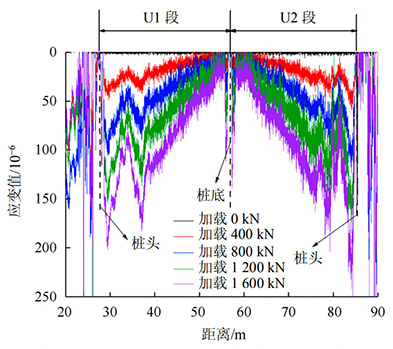

灌注試樁依次經歷：400、800、1200、1600kN四級加載，而后經歷800、400、0kN三級卸載，灌注樁在豎向荷載作用下發生樁身變形，通過OFDR光纖傳感技術測得光纖原始應變數據。圖2為儀器采集的光纖原始應變數據，可以看出加載和卸載階段，U1段和U2段的應變大致呈對稱，這是由于傳感光纖呈“U”形布設。

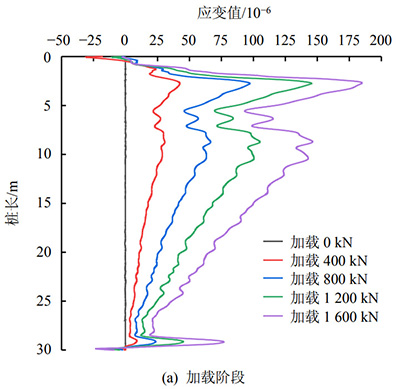

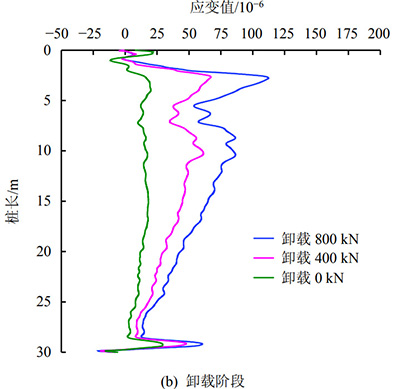

確定樁底與樁頭后，以樁底為對稱軸取對稱兩段應變值的算術平均值得出樁身應變原始分布曲線，經降噪平滑后得到樁身應變分布曲線如圖3所示，可以看出每一級荷載作用下樁身變形規律明顯，加載階段隨著施加的荷載以400kN逐級增加，樁身壓應變穩定增加，同一深度范圍內，各級荷載之間的應變差值幾乎相等。
應變最大值出現在樁深3.0mm左右處，樁身壓應變整體趨勢隨著土體埋深的增加而逐漸減小，最終樁身應變樁底處逐漸趨于0。在樁長為5.0~7.5m范圍內，樁身應變曲線出現明顯的不規則內凹，主要原因有兩點：一是土體存在一層硬殼層，二是此處光纖綁扎在澆灌混凝土時發生松動，該處光纖未能與樁體協調變形 導致此范圍內的應變曲線偏小。

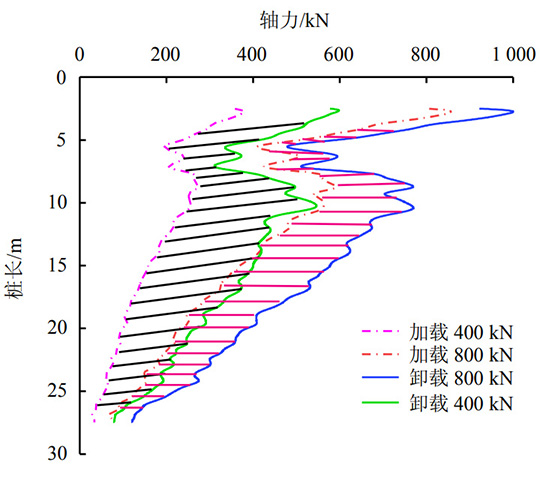

圖4. 相同荷載下樁身軸力加載卸載對比
圖4中對比加載與卸載階段，由于“時間滯后效應”，卸載階段的樁身軸力都顯著大于相同荷載下加載階段的軸力；且隨時間增加，時間滯后效應也愈加顯著。 這類加載、卸載過程中時間效應引起的細微軸力差，一般傳統點式測量方法很容易忽略?？梢奜FDR分布式光纖監測技術在灌注樁測量領域的高精度優勢。
本次灌注樁樁身變形現場光纖測試試驗，成功實現了OFDR感測技術對灌注樁樁身變形的高精度和分布式測量，驗證了OFDR分布式光纖傳感技術在樁基變形工程應用中的可行性，能夠識別定位加卸載過程中應力殘余及時間效應現象，表明OFDR技術在灌注樁樁身變形監測領域具有極高的應用價值和推廣意義。
