昊衡科技專注于自主研發先進可靠、性能穩定的OFDR高精度高分辨分布式光纖傳感系統，并致力于累積測試經驗、解決測試難題，為用戶提供全方位解決方案。此次著重分享OFDR系統傳感測量時的光纖選型。
OSI系列高精度分布式光纖傳感系統采用單模光纖作傳感器，在一根光纖上可同時測量成千上萬傳感點。通常需要根據應用需求選擇不同類型的光纖作為傳感器。
溫度測量
一些特殊涂層的光纖（如聚酰亞胺涂層光纖）適用于中高溫測試環境；功能性光纖（如耐彎曲光纖）則適用于布設在有小角度彎曲的待測件上。
OSI系列設備進行溫度測量，設備溫度解調范圍是：-200~1200℃。溫度測量范圍與傳感光纖類型有關，丙烯酸酯涂層光纖用于0~100℃；聚酰亞胺涂層光纖用于-50~300℃；鍍鋁光纖用于-200~400℃；鍍金光纖用于-200~700℃。
| 傳感光纖類型 | 溫度測量范圍 |
| 丙烯酸酯涂層光纖 | 0~100℃ |
| 聚酰亞胺涂層光纖 | -50~300℃ |
| 鍍鋁光纖 | -200~400℃ |
| 鍍金光纖 | -200~700℃ |
應變測量
OSI系列設備進行應變測量，光纖涂覆層材質會影響應變傳遞系數，OFDR技術測量應變時建議選用聚酰亞胺涂層光纖。以下實驗進行簡單說明。

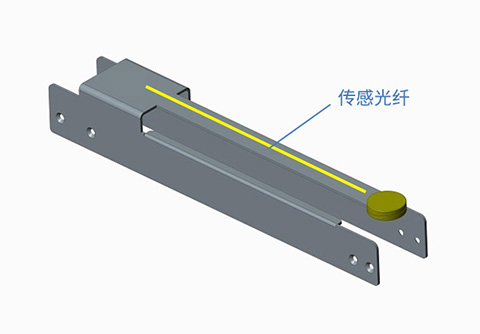

圖1. 懸臂梁上表面布設光纖
我們在懸臂梁的上表面布設三種光纖進行應變測量。三種光纖分別是：聚酰亞胺（PI）涂層光纖、丙烯酸酯涂層光纖以及剝掉涂覆層的光纖。
圖2. 三種光纖的應變分布曲線結果
三種光纖的位置-應變曲線如圖2所示。受涂覆層材料彈性模量的影響，聚酰亞胺光纖及剝掉涂層的普通光纖應變曲線相同，均為平滑直線，與懸臂梁理論結果相同；丙烯酸酯涂層的單模光纖為平滑曲線，因為它的涂覆層彈性模量大，使儀器分辨率劣化。
由此得出聚酰亞胺涂層光纖應變傳遞效果較理想，OFDR技術測量應變時建議選用聚酰亞胺涂層的光纖。
