光頻域反射技術(OFDR)使得分布式光纖傳感技術在巖石室內試驗具有極大的優勢,相較于傳統應變片能捕捉更大范圍的應變信息,相較于DIC(數字圖像相關法)需求的外部環境有著更低和更為簡單的后處理過程。
OSI-S 優勢
OSI-S是基于光頻域反射技術的高精度分布式光纖傳感系統,其空間分辨率最小可達1mm,應變測量精度為±1με,滿足巖石室內試驗應變測量精度。高精度分布式光纖傳感系統在巖石室內試驗的應用有助拓展測試技術,為研究更復雜的科研問題提供基礎。
試驗樣品為直徑為68.7mm的砂巖,解調設備為OSI-S,傳感器采用直徑為125μm的聚酰亞胺光纖,“水平+螺旋”纏繞光纖的布設方案可以實現對試樣環向應變和豎向應變的測量。由于試驗過程室內溫度較為穩定,因此無需加設溫度補償光纖。

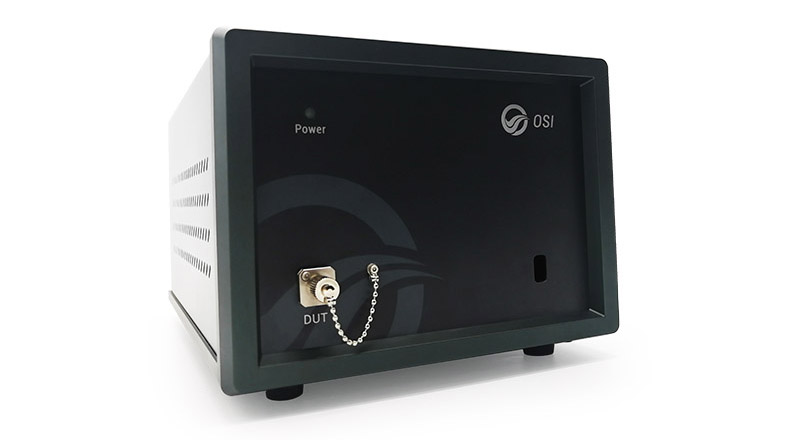

圖1. OSI-S高精度分布式光纖傳感系統

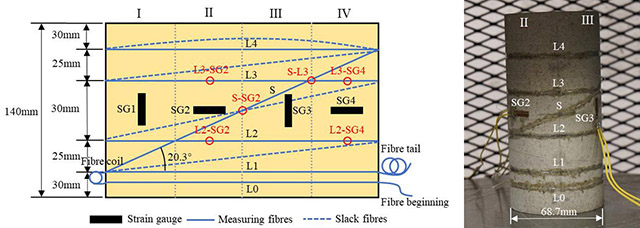

應變測量光纖通過環氧樹脂膠水粘貼在巖石試樣表面,并在光纖附近位置布設應變片,布置方案和過程如圖2所示。對布設好光纖后的樣品進行單軸壓縮加載,一共進行25級加載,每級壓力增大2MPa,最大壓力為50MPa,每次加載采集了光纖的應變測值和應變片的應變測值。
圖2. 應變光纖在砂巖試樣上的布設示意圖

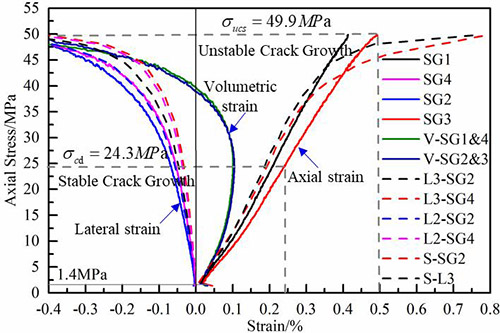

如圖3所示,在砂巖單軸壓縮加載過程中,使用OSI-S設備采集了光纖的應變測值,與傳統應變片的應變測值結果基本吻合,說明分布式光纖測量應變的準確性。
圖3. 光纖測值和應變片測值的對比

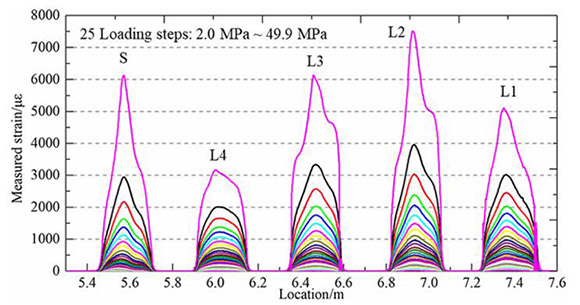

如圖4所示,光纖測值提供砂巖表面應變場的分布情況,可以了解加載時應變集中區的發展?fàn)顩r。
圖4. 25級加載光纖測量應變值

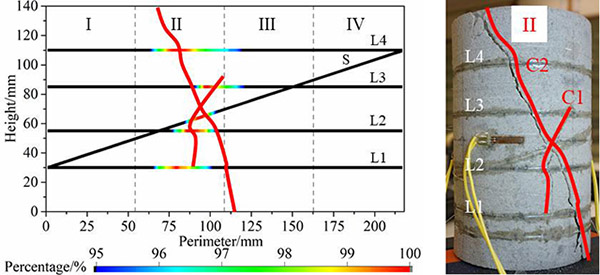

如圖5所示,砂巖表面形態破壞在95%~100%時光纖會產生應變,利用光纖產生的應變值大小可以有效判斷裂紋區域大小,捕捉裂紋開裂的時序,測量得出的結論和實際裂紋破壞形態一致。
圖5. 砂巖表面應變集中分布與最終破壞形態的對比(展開圖)

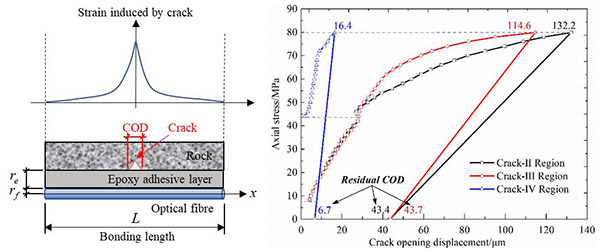

根據光纖、環氧樹脂層與砂巖三者的應變傳遞理論,對砂巖加載過程產生的微裂縫寬度進行量化分析,開裂寬度隨加載水平的變化情況如圖6所示。
圖6. 砂巖表面微裂縫寬度發展
除了單軸壓縮試驗,更多的應用場景值得進一步研究。
