高溫超導材料(HTS)相較低溫超導材料(LTS)而言,具有更高的臨界溫度、臨界電流和臨界磁場,在大型聚變裝置中具有廣闊應用前景。該實驗提出新的失超檢測方法-OFDR分布式光纖傳感,使用OSI設備和REBCO樣品纜進行驗證。得出相較于傳統電壓檢測,分布式光纖測量能夠屏蔽電磁干擾、快速反映失超、實現熱點定位。

測試過程

1. 樣品準備

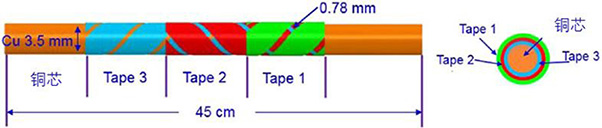

CORC電纜實驗樣品為層間接觸初級纜結構,在直徑為3.5mm的銅芯表面纏繞三根REBCO軟帶,組成長為45cm的實驗樣品電纜,從外到內順序分別是Tape1、Tape2、Tape3,如圖1所示。

圖1. CORC纜三層結構示意圖

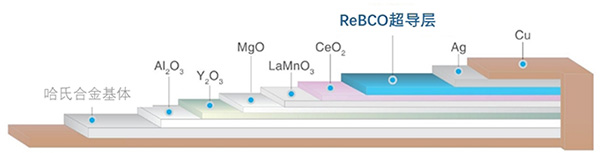

REBCO超導帶具體結構如圖2所示,其液氮下臨界電流為120A。

圖2. REBCO超導帶材結構(未按比例繪制)

2. 失超檢測設計

檢測設備為OSI-S,測量長度為50m,設置1cm空間分辨率和3.5Hz采樣率的測試參數,傳感器為80μm耐彎曲光纖。

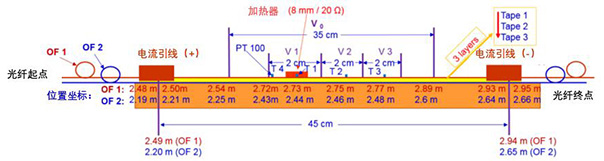

圖3. REBCO電纜失超探測裝置示意

如圖3所示,在最外層帶材與銅棒表面布置光纖OF1、OF2,總長為3m。此外再布置4對電壓和4個溫度計,為觸發超導體失超,在Tape1外設置加熱器。

將超導電纜置入10cm深液氮池中,考慮單層帶材失超傳播特性,將3根帶材按特定順序施加電流,如表1所示。

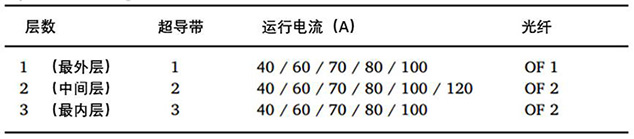

表1. HTS帶材每層所對應的電流參數和光纖測試序號

測試結果

1. 失超傳播速度(NZPV)

NZPV是表征超導體失超特性的重要數據,可通過電壓信號數據(V1/V2/V3)計算出三層超導帶的縱向失超傳播速度(LNZPV),其數值是電纜正常區域軸向傳播速度(ANZPV)兩倍,計算結果如圖4所示。

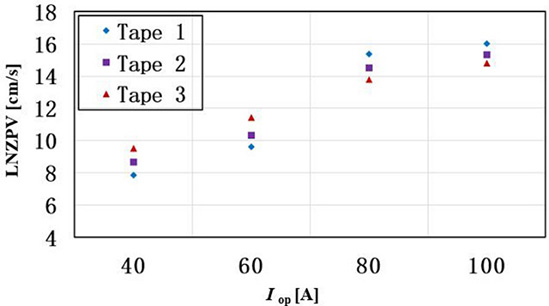

圖4. CORC纜超導帶的縱向失超傳播速度與電流的關系

2. 超導電纜正常區域傳播長度

電纜軸向區域傳播長度(LANZP)是沿著電纜方向長度,縱向區域傳播長度(LNZP)是沿著螺旋纏繞在銅芯上帶材長度。

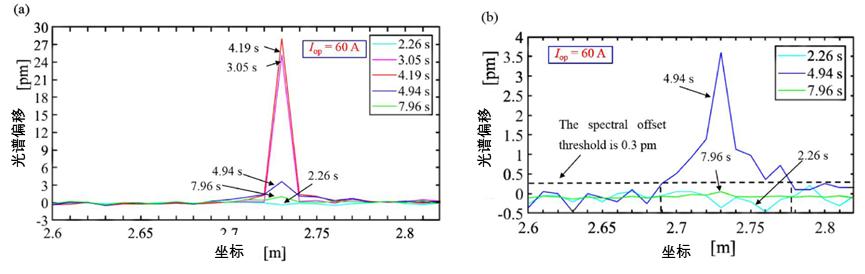

(a)所有測試點光譜偏移曲線  (b)光譜偏移曲線局部放大效果
圖5. 光纖OF1隨長度分布光譜偏移曲線

如圖5所示,OSI-S設備光譜偏移曲線可得到LANZP≈9cm,與電壓曲線LNZP值相符合,還可獲得2.72m處光纖的最大光譜偏移。

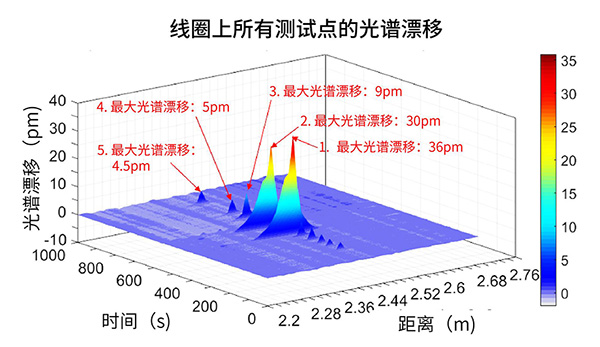

圖6. Tape2對應OF2光譜偏移量函數

在電流=100A時,增加加熱器能量,引發失超事件。受電壓抽頭數量限制,電壓信號無法準確捕獲正常區域邊界。而光纖OF2可實時監控整個Tape2失超特性,如圖6所示,不同加熱器能量下的電纜Tape2對應OF2上光譜偏移量隨時間和位置分布。

電纜在不同加熱器能量下軸向區域變化,通過轉換獲得HTS帶材LNZP,如表2所示。

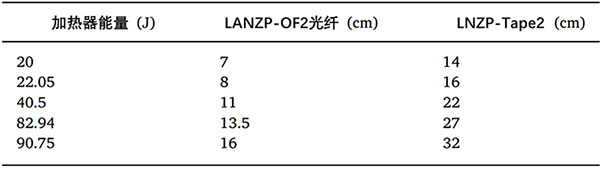

表2. Tape2在不同加熱器能量下的正常區域傳播長度

3. 基于分布式光纖的損傷點定位

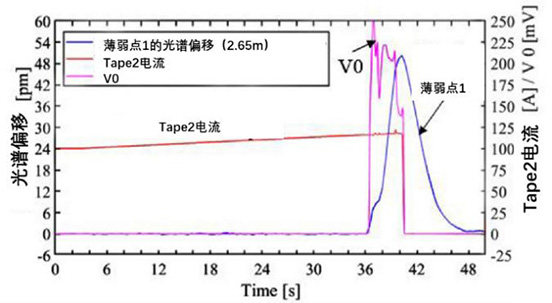

為驗證實驗電纜穩定性,將中間層Tape2充電至失超,如圖7所示,電壓增加,發生不可逆失超事件。

圖7. Tape2的光譜偏移和端電壓信號隨時間變化曲線

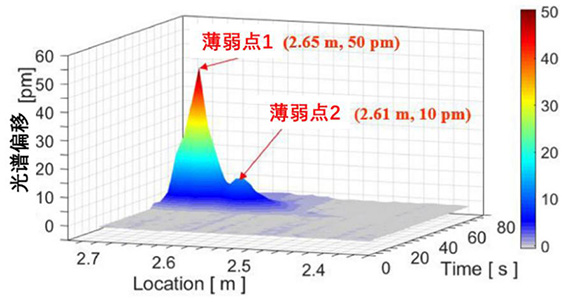

通過對圖8中光纖定位三相圖分析,可準確定位損傷點1位置為2.65m,在2.61m處存在潛在損傷點2。

圖8. 光纖定位三相圖

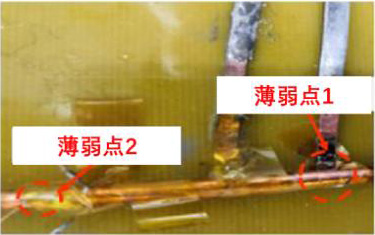

如圖9所示,觀察到1已損壞,其位置與OSI-S設備測量位置一致。此時,嵌入式安裝光纖傳感器可以定位HTS纜損傷點,并且具有較高的空間靈敏度和測量精度。

圖9. 測試電纜的損傷點照片

實驗結論

OFDR分布式光纖技術響應速度快,能準確反映被測電纜正常區域發展,而且以5-10mm空間分辨率準確定位損傷點。與傳統失超檢測方法對比,優勢明顯。這對于HTS磁體失超穩定性與安全保護研究具有重要意義。


如需下載原文,請移至
題名:Distributed optical fiber sensor for investigation of normal zone propagation and hot spot location in REBCO cables
來源:Fusion Engineering and Design 156(2020)111569
作者:Bin Chen, Jiangang Lia, Yanlan Hua, Hongjun Ma, Teng Wanga, Chao Zhoua, Huajun Liua
