絕緣高溫超導磁體具有高臨界溫度、高臨界磁場及高載流能力等獨特優勢,是中國聚變工程實驗堆中心和未來聚變裝置中螺線管磁體的首選。該實驗利用OFDR分布式光纖傳感技術,研究HTS(高溫超導)絕緣雙餅線圈熱點溫度在不同穩定工作電流下的傳播規律。結果表明,熱點溫度沿線圈軸向傳播,并通過匝間絕緣徑向傳播。研究發現,與失超電壓信號相比,光纖譜移變化比電壓信號提前約10s,而且可用于熱點定位。證實了OFDR分布式光纖傳感技術可用于HTS絕緣線圈的失超檢測。

01

實驗設計

實驗樣品為Bi-2223帶材繞制生雙餅線圈,如圖1所示,采用0.03mm聚酰亞胺薄膜實現匝間絕緣,并在單餅線圈之間用0.2mm的環氧樹脂板隔開。線圈一般不加固,其外側以可拆卸的方式固定。線圈在兩層中有36圈,總長度接近20米。此外,選擇1μV/cm作為失超標準。線圈在77K液氮環境中的臨界電流約為90A。

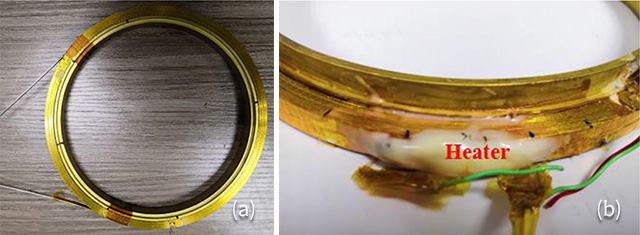

圖1 (a)Bi2223/Ag絕緣雙餅線圈 (b)線圈加熱器位置

線圈具體參數如下表所示。

參數

數值

參數

數值

線圈尺寸mm

160-172

帶材長度m

20

帶材尺寸mm

4.8*0.27

雙餅線圈匝數

18*2

臨界電流

90A@77K

電感mH

0.383

實驗樣品線圈設計如圖2所示。為了模擬絕緣線圈在恒定電流下的失超,在線圈表面設置絕熱處理的脈沖加熱器(總電阻:16.5Ω,總長度:1.5cm),并使用環氧樹脂進行密封和絕緣。在線圈的兩端設置VTs探測裝置,用于檢測處于失超狀態下的線圈端電壓,并將其作為OFDR技術光譜偏移的對比信號。

線圈本身的溫度變化會引起附著在其表面光纖瑞利散射光譜的偏移,為了檢測絕緣層的溫度滲透性,將光纖直接布置在帶狀絕緣層的外部,兩根光纖沿螺旋方向均勻地分布5匝于雙餅線圈上下徑向平面上。 如圖2(a)所示,黑線表示光纖的分布路徑,最里面和最外面的黃線分別表示線圈的內部和外部邊界。紅色矩形用于指示加熱器的位置和形狀。如圖2(b)所示,在電流引線和線圈之間的接合處設置三個重疊的超導帶,減小由引線到線圈的連接電阻引起的失超風險。

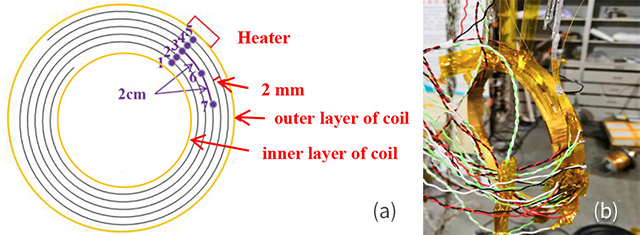

(a) 光纖傳感器安裝和7個測量點 (b) 安裝光纖、加熱器及VTs的線圈
圖2 實驗樣品線圈設計

通過液氮氣冷將線圈保持在約77K的溫度,使用低溫領域的高導熱絕緣漆GE Varnish 7031增強光纖的熱傳遞。

02

測量結果

向高溫超導線圈提供恒定電流,并保持安全工作電流(< Ic),確保線圈處于完全超導狀態。ofdr設置空間分辨率為1cm,采樣率為1hz。

圖3顯示第1餅線圈在外部熱擾動下局部正常區域的溫度傳播。第1餅線圈對應光纖測試范圍16.00m-13.80m,施加Iop=50A,加熱器脈沖電流(I pulse)為1.5A,電流脈沖為2s,線圈局部正常區域出現徑向與軸向擴散。此時,線圈端電壓超過失超閾值(2mV),出現不可逆失超事件,如圖3(a)所示,正常區域溫度沿徑向方向傳播,即匝間傳播。為了避免加熱器與第五圈光纖直接接觸的影響,選擇1-4圈光纖進行分析,熱量按照由外向內的溫度梯度方向。此時,線圈的熱點溫度通過匝間絕緣沿徑向傳播,位置4的光譜迅速變化,比線圈端電壓提前4s。

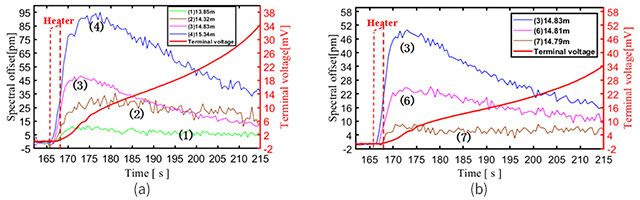

(a) 徑向失超傳播曲線 (b) 沿電流方向失超傳播曲線
圖3 第1餅線圈的光譜偏移和端電壓軌跡 (I pulse=1.5A)

圖3(b)為熱量沿線圈軸向傳播,光纖中3、6、7三個點(14.83、14.81、14.79 m)處的光譜偏移量在初期具有相同增長趨勢,這是工作電流與正常區傳播速度依賴關系的結果。此外,通過選擇一定的光譜偏移量對應值,可以分別計算光譜在軸向與徑向的傳播速度V radial=2mm/s,V axial=2.08cm/s,以此來表征正常區域在線圈中的傳播情況,顯然,軸向傳播速度遠遠超過徑向傳播速度。

第2餅線圈對應光纖測試范圍16.20m-13.70m,施加不同的運行電流,對線圈徑向失超傳播進行分析。如圖4(a)所示,Iop=60A,線圈在熱擾動(I pulse=1 A)的作用下,端電壓最高達到4.3mV,超過線圈失超閾值,發生可恢復失超事件。點5、4和3的光譜在加熱器工作開始就立即發生。點5的光譜偏移量最大,并沿著線圈徑向方向逐漸遞減。由于傳輸過程中的熱量消耗與線圈銅支架的散熱,導致點2和1的光譜變化不明顯。

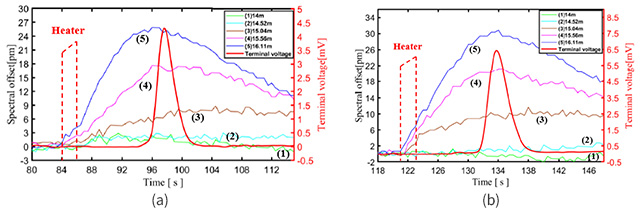

(a) 自場、lop=60A (b) (b)自場、lop=70A
圖4 第2餅線圈徑向的光譜偏移和端電壓軌跡 (I pulse=1A)

同樣,在相同的熱干擾下,Iop=70A,如圖4(b)所示,發生可恢復失超事件,端電壓的峰值高達6.5mV。通過比較兩種結果可發現由于運行電流的增大,相同熱干擾刺激下,70A運行電流對應點的光譜偏移變化更快,這是因為正常區域傳播速度受運行電流的積極影響。

對于此類可恢復失超事件,線圈的光譜變化時間比端電壓感知信號時間要提前10s左右。同時,通過解調發射光譜變化與偏移量,還可以精確定位光纖的光譜變化位置信息與變化量。實驗證明,實驗線圈上0.03mm的聚酰亞胺薄膜具有優異的導熱性能,能夠有效地將熱點溫度傳遞到光纖中。

但由于線圈結構及絕緣材料對光纖的影響較大,因此有必要考慮光纖最小彎曲半徑和絕緣材料的導熱系數等因素。對于低熱傳導性的絕緣材料,光纖應布置在導體絕緣之前,以便準確反映溫度變化。在這種情況下,要考慮光纖的受壓和耐彎曲性能。

03

實驗結論

該實驗主要是利用加熱器在恒定電流下使HTS絕緣雙餅線圈局部失超,并利用OFDR分布式光纖傳感技術測量絕緣線圈中正常區域的溫度傳播。如結果所示,頻譜的軸向速度比徑向傳播速度大約1個數量級。與傳統的端電壓(VTs)法相比,OFDR分布式光纖傳感技術的響應速度遠遠超過VTs,且不受測試點位置的限制。

研究表明,分布式光纖的頻譜變化能真實反映失超檢測信號,對HTS絕緣線圈的失超檢測具有明顯優勢。到目前為止,光譜偏移和實際溫度變化之間尚未建立統一的對應關系,需要通過實驗進一步確定。另外,要考慮線圈絕緣方法和絕緣材料導熱率對光纖測量精度的影響。

在后續實驗中,有必要探討絕緣材料對線圈OFDR光纖測溫的影響,以便為HTS磁體提供一種更準確的失超檢測方法。



題名:Quench Detection of Bi2223/Ag Insulated Double-Pancake Coil Using Distributed Optic Fiber Sensor
來源:IEEE TRANSACTIONS ON APPLIED SUPERCONDUCTIVITY, VOL.30, NO.3, APRIL 2020
作者:Bin Chen, Jiangang Li, Yanlan Hu, Chao Zhou, Hongjun Ma, Huajun Liu, Xiaolei Zhang, and Xiaoqiao Zhang
