混凝土結構裂縫難以從理論上準確預測，OFDR分布式光纖技術具有高空間分辨率，可實現混凝土裂縫的分布式、實時、連續監測的需求。該試驗基于OFDR光頻域反射技術，借助混凝土梁模型試驗，研究了該技術在混凝土結構開裂辨識和發展狀況監測上的應用。
混凝土小梁試件截面尺寸為120mm×160mm，長1800mm?；炷翉姸鹊燃塁30，鋼筋采用HRB335級，底部受拉筋12mm，架立筋8mm，箍筋φ6@100，保護層厚度25mm。在小梁底部受拉面對稱布設2根1m長、0.9mm高傳遞緊包護套光纜，兩根光纜間距3cm，使用環氧樹脂膠黏貼，連接OSI-S應變解調儀。

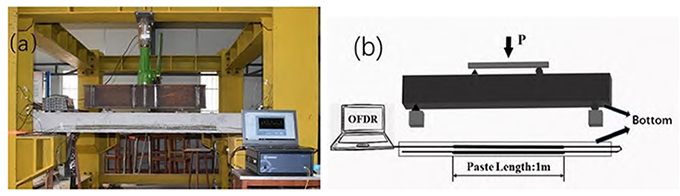

圖1 試驗方案實物圖；（b）示意圖
受力方式為四點受彎，純彎段長600mm試驗方案如圖1所示。試驗開始前使用OSI-S監測光纜應變記錄為初始數據，架設分配梁及千斤頂后記為一級荷載，隨后每級荷載增加2kN，直至混凝土梁開裂破壞。使用OSI-S監測每級荷載下光纜應變值，裂縫測寬儀記錄每級荷載下裂縫寬度。

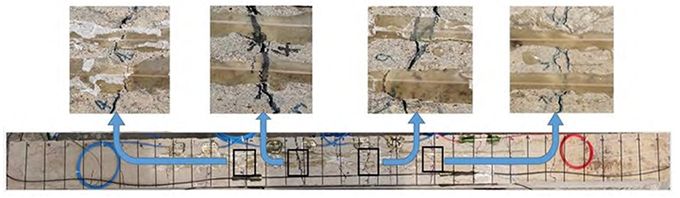

圖2 混凝土梁底面開裂圖
試驗結束時，混凝土梁受拉面共產生10條裂縫，其中有四條較大裂縫如圖2所示。各級荷載下兩根光纜的應變數據如圖10、11所示，光纜一和光纜二均出現10個應變波峰，波峰位置與實際的裂縫位置幾乎重合。

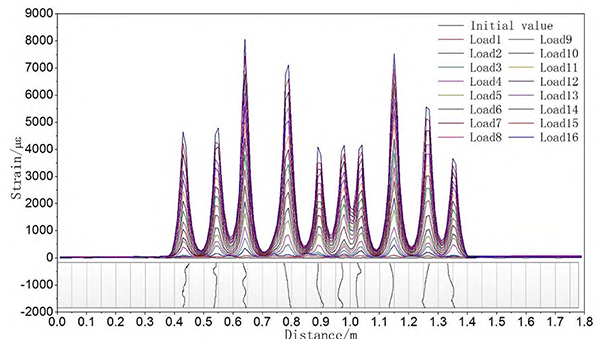

圖3 光纜一各級加載應變圖
將分配梁放置在小梁上后，即第一級荷載作用下，應變數據出現波峰如圖11所示，在光纜二應變數據上0.63m等位置處均為裂縫發生處，將此時數據扣除梁體應變后進行積分的裂縫寬度約0.002mm，肉眼不可見。直至加載第三級后，邊角處出現肉眼可見裂縫，加載第四級時裂縫寬度達到約0.5mm。說明OFDR分布式光纖感測技術可以在肉眼可見裂縫發生前監測到該裂縫的存在，可以用于裂縫發生前的預警預報。

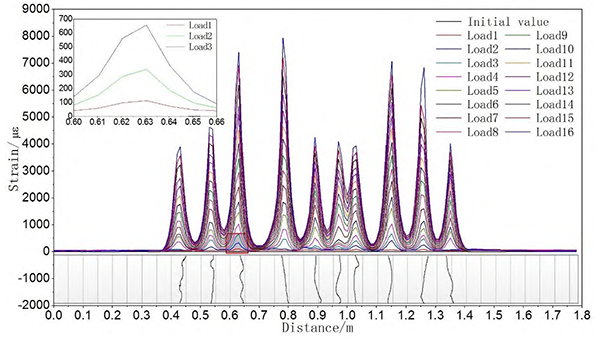

圖4 光纜二各級加載應變
由光纜二最后一級應變計算得到10條裂縫的計算寬度，與實際寬度對比如表1，最大誤差5.63%，平均誤差為1.96%。
表3 裂縫寬度實測數據與OFDR測量數據
| Crack Number | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Measurements | 0.178 | 0.202 | 0.277 | 0.303 | 0.166 | 0.199 | 0.179 | 0.288 | 0.238 | 0.151 |
| Actual Value | 0.18 | 0.20 | 0.28 | 0.31 | 0.16 | 0.20 | 0.18 | 0.28 | 0.24 | 0.16 |
| Absolute Error | -0.002 | 0.002 | -0.003 | -0.007 | 0.006 | -0.001 | -0.001 | 0.008 | -0.002 | -0.009 |
| Relative Error | -1.111 | 1.000 | -1.071 | -2.258 | 3.750 | -0.500 | -0.556 | 2.857 | -0.833 | -5.625 |
對同一條裂縫的發展規律進行分析，發現每級荷載下的裂縫的擴展大致相當，如光纜一第四條裂縫在各級荷載下的寬度變化，如圖5所示。

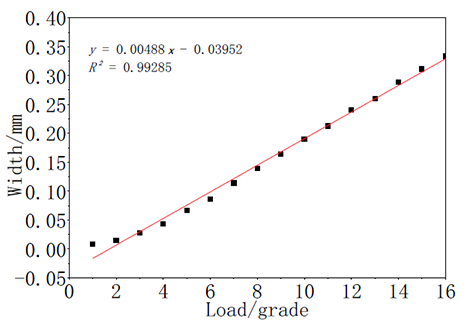

圖5 裂縫4各級數據圖
每級加載裂縫約增大0.025mm，第7級、11級、15級荷載時裂縫寬度達到0.10mm、0.22mm、0.32mm，與裂縫觀測儀結果基本一致，如圖6所示。
圖6 裂縫實拍圖0.10mm裂縫圖；（b）0.22mm裂縫圖；（c）0.34mm裂縫圖
監測結果表明：
- OFDR可以通過其應變曲線來定位和監測混凝土結構的裂縫，應變曲線的波峰位置就是裂縫位置；
- OFDR可以監測裂縫的發展情況，將裂縫處應變波峰數據積分即可得裂縫寬度，最大誤差5.63%，滿足工程需求；
- OFDR可以監測到微小裂紋的出現，在結構裂縫達到0.002mm時即可進行識別預警。
