OFDR分布式光纖監測技術具有較高空間分辨率和測量精度，適合研究土體變形機理和規律。在土體變形監測過程中，傳感光纜與土體的耦合性是決定光纖監測技術能否有效獲取土體變形數據關鍵問題。本次實驗設計了錨固光纜，進行了光纜－土體拉拔試驗，探究了低圍壓下回填料及錨固方式對光纜－土體耦合性的影響。
錨固光纜是在2ｍｍ聚氨酯低模態應變傳感光纜上增加亞克力圓片而制成，圓片厚度2ｍｍ、內徑2ｍｍ，外徑d和間距ｌ可變。
光纜－土體耦合性試驗裝置如圖1所示。左側為裝有回填料的試樣管，其是長0.5ｍ、直徑16cm的空心亞克力材質圓柱體，底部管帽打孔，將應變傳感光纜的下端穿過底部的小孔固定，上端施加一定拉力使光纜處于預拉狀態，灌入回填料，并采用錘擊法確保土體密實均勻。

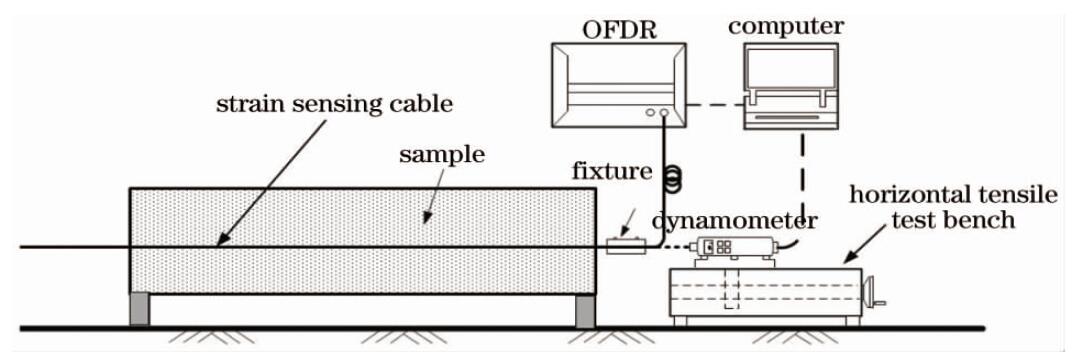

圖1 耦合性試驗拉拔裝置
試驗時，將試樣管兩端由管帽密封，埋入試樣的光纜一端接入OFDR解調儀OSI-S，空間分辨率為1cm。采用特制夾具夾持該端光纜，并連接至臥式拉力測試臺。采用逐級施加拉拔位移的方式進行試驗，通過平臺的移動帶動夾具前進，從而向光纜端部施加拉拔位移，位移增量為1ｍｍ、拉拔速率為0.1mm/s。
測試臺上安裝有數顯測力計，可測量試驗過程中的拉拔力，其測量精度為0.1N。每級位移下均采用OFDR采集沿光纜的應變分布。
利用耦合性試驗拉拔裝置進行不同回填料條件、不同錨固方式的光纜拉拔試驗。試驗中計算懸空段光纜的軸力值公式為F＝EAε，式中ε為測得的光纜軸向應變。將計算值與測力計測得的拉拔力進行對比，結果如圖2所示。

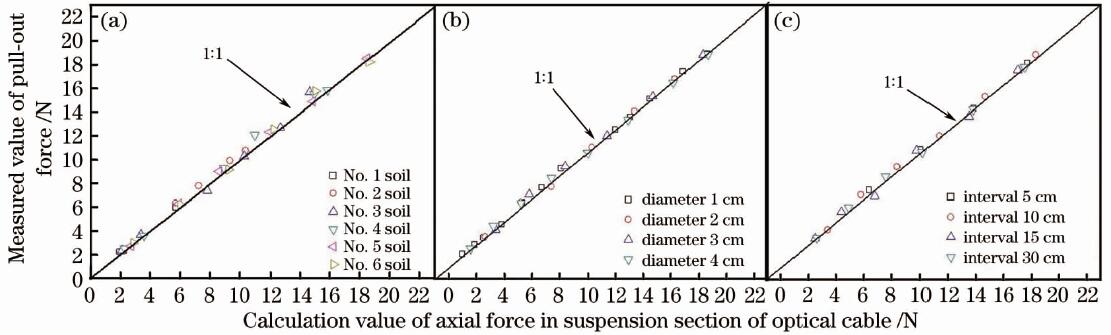

圖2 光纜懸空段軸力計算值與拉拔力實測值對比
(ａ)不同回填料拉拔試驗；(ｂ)不同錨固直徑拉拔試驗；(ｃ)不同錨固間距拉拔試驗
由圖可知，在不同回填料拉拔試驗、不同錨固直徑拉拔試驗、不同錨固間距拉拔試驗的共15組試驗中，拉拔力計算值與實測值兩者吻合較好，這表明該實驗采用的試驗設置可靠，OFDR測得的沿光纜軸向的應變分布數據準確。
回填料對光纜－土體耦合性影響
試驗分別配制了含水率為0%和8%的干砂和濕砂樣（1號和2號土），以及黏土含量（質量分?jǐn)?shù)，下同）為2%、4%、6%、8%，含水率為8%的混合土（3~6號土）共6種。

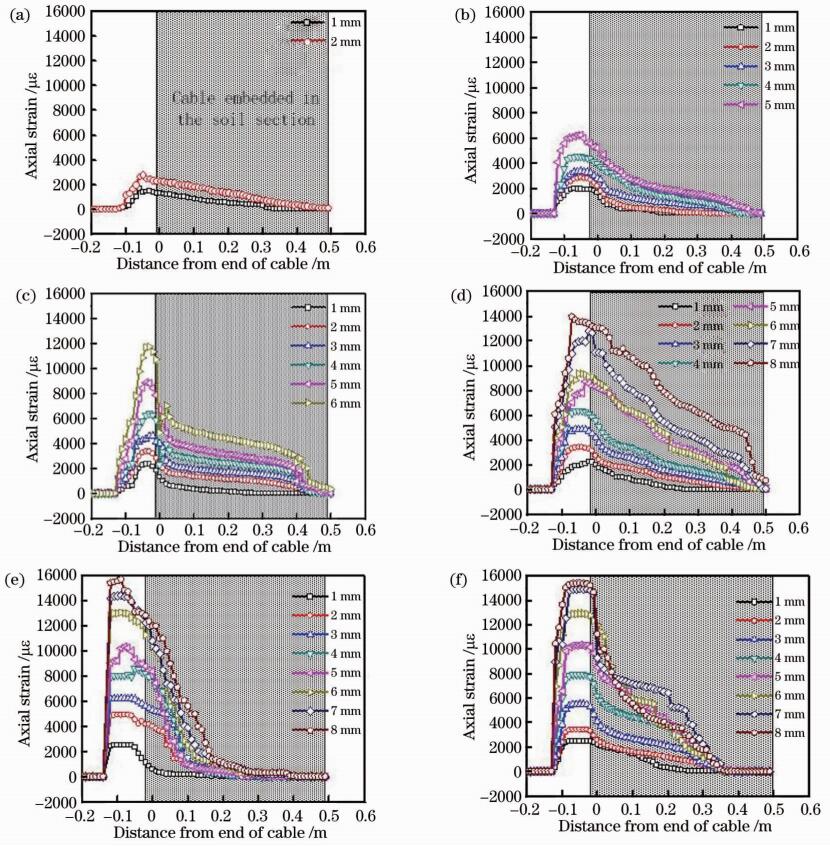

光纜在這6種土樣中拉拔時軸向應變的分布及其發展如圖3所示，對于1、2、3、4號土樣，隨著黏土含量的增加，應變隨拉拔位移的增大而增大，且不斷向尾部擴展，最終完全貫通，這說明光纜－土體界面呈明顯的漸進性破壞特征；當黏土含量達到6%以上時（5號、6號土樣），應變依然服從這種漸近性破壞模式，但無法傳遞至尾部。
錨固直徑對光纜－土體耦合性影響

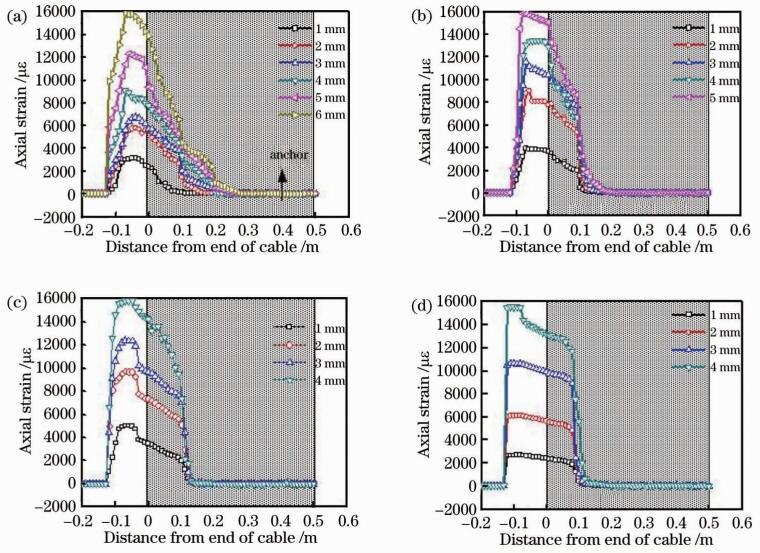

在光纜上固定間距為10cm但直徑不同的錨固圓片后，埋入黏土含量為6％的回填料中進行拉拔試驗。從圖5中看出，軸向應變的分布同樣服從無錨固時的漸近性破壞模式，并且不能傳遞至光纜尾部，但不同的是在錨固圓片處，應變出現急速下降，說明在光纜上粘貼錨固片能有效增強土體與光纜之間的耦合性。
(a) 間隔10cm，直徑1cm；(b) 間隔10cm，直徑2cm；(c) 間隔10cm，直徑3cm；(d) 間隔10cm，直徑4cm
同時試驗結果表明，隨著錨固片直徑的增加，相同拉拔位移條件下，光纜軸向應變變大，即所需拉拔力增大，表明光纜－土體耦合性增強，而當圓片直徑超過3cm（相對于試驗用圓片直徑為16cm）時，圓片直徑過大會導致倒入回填料時無法振搗密實，最終導致耦合性變差，因此對于鉆孔直埋式傳感光纜，錨固圓片直徑占鉆孔直徑約為18％時其耦合效果最佳。
錨固間距對光纜－土體耦合性影響
在光纜上固定直徑為3cm但錨固間距不同的圓片之后，埋入黏土含量為6％的回填料中進行拉拔試驗。圖6中給出不同錨固間距下光纜的軸向應變分布，可以看出隨著錨固片間距的減小，光纜達到相同應變所對應的拉拔位移減小，如當錨固間距為30cm時，拉拔位移拉至6mm時，應變達到16000με，而當錨固間距為5cm時，拉拔位移僅至4mm時，應變即可達16000με。這表明，隨著錨固間距的減小，光纜與土體間的耦合性逐漸增強。

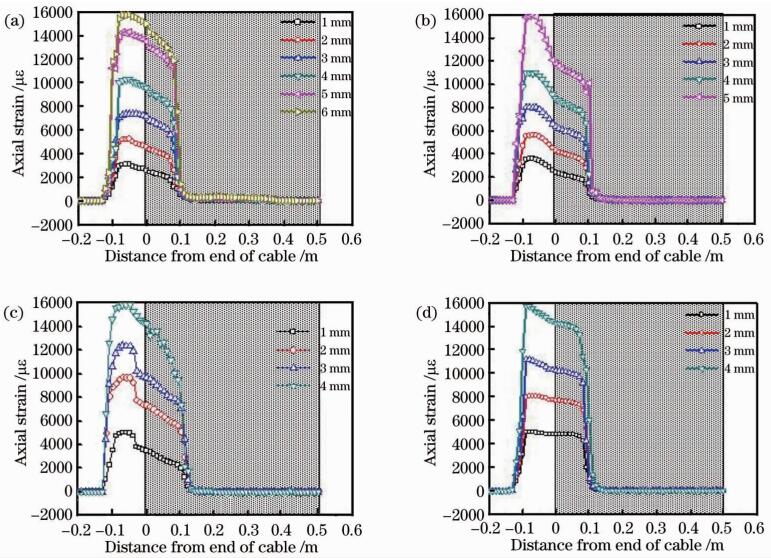

圖6 光纜在不同錨固間距拉拔時的應變分布曲線
(a) 間距30cm，直徑3cm；(b) 間距15cm，直徑3cm；(c) 間距10cm，直徑3cm；(d) 間距5cm，直徑3cm
通過上述一系列的拉拔試驗，得到以下結論：
1. 不同回填料對光纜－土體界面相互作用存在影響，回填料中黏粒含量越高，應變傳遞深度越小，光纜－土體耦合性越強，但過高的黏土含量會因其凝固強度過高導致應變無法準確傳遞給光纜，選取回填料時應通過試驗得到最優配合比。
2. 低圍壓下，在光纜表面增加錨固片有利于增強光纜－土體耦合性，這是因?yàn)樵谄胀▊鞲泄饫|與土體間的摩擦力的基礎上增加了錨固圓片與土體間的作用力，應變傳遞深度隨錨固片直徑的增大以及錨固間距的減小而減小。試驗結果表明，當采用錨固間距為10cm、錨固片直徑為3cm的結構時，應變傳遞深度可減小41％，耦合系數可提高35％。
來源：《中國激光》第46卷 第11期 錨固增強傳感光纜－土體耦合性的試驗研究
作者：蔣娜1，吳靜紅1，劉浩1，施斌2，劉蘇平2，魏廣慶3
1. 蘇州科技大學土木工程學院
2. 南京大學地球科學與工程學院
3. 蘇州南智傳感科技有限公司
