OFDR技術不僅能實現分布式測量，還具有高空間分辨率的優點，其空間分辨率與精度遠高于傳統光時域反射和分析類分布式感測技術，非常適用于巖土工程監測。該實驗探索土體壓縮變形監測，模擬地下不同深度的砂土含水層的壓縮變形。
如圖1所示進行應力控制式三軸壓縮試驗。將傳感光纜固定在底面積為30.9cm2的雙瓣膜制樣器中間，通過分層充填和擊實制備三軸砂土試樣，試樣高度為11.6 cm。試樣外套薄乳膠膜上蓋壓力帽，將壓力室注滿水后開啟注水閥使試樣飽和，采用位移計測量試樣的軸向變形。

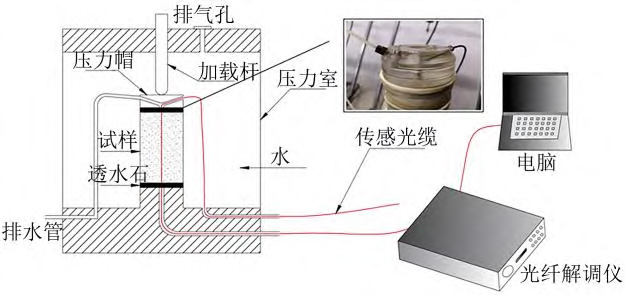

圖1 改進的三軸壓縮試驗裝置
實驗分別在100、200、400 kPa圍壓下進行逐級加卸載，如表1所示。
表1 不同圍壓下施加的軸向偏應力
| 圍壓/kPa | 軸向偏應力/kPa |
| 100、200 | 0、25、50、100、200 |
| 400 | 0、50、100、150、200、300、400 |
試樣在各級圍壓下加卸載循環完成后，光纖會產生不可恢復的殘余應變。再次加載前，需將光纖的殘余應變清0，試樣的殘余軸向變形也清0。以探究在不同圍壓條件下加卸載過程中試樣和光纖的變形情況。實驗最后在圍壓400kPa時，逐級加載至試樣破壞。
通過OFDR技術測量沿試樣高度方向光纖的軸向應變，如圖2所示。

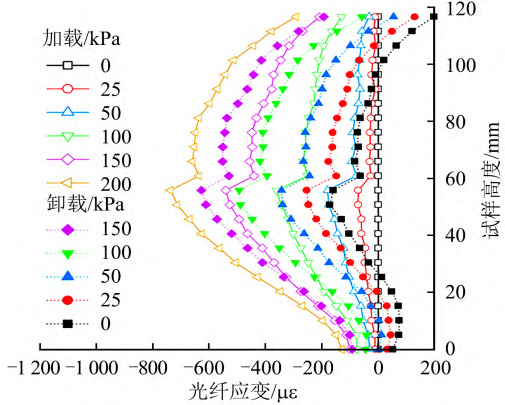

(a) 圍壓100kPa

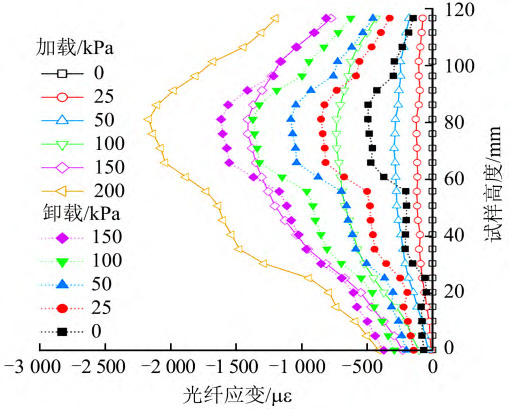

(b) 圍壓200kPa

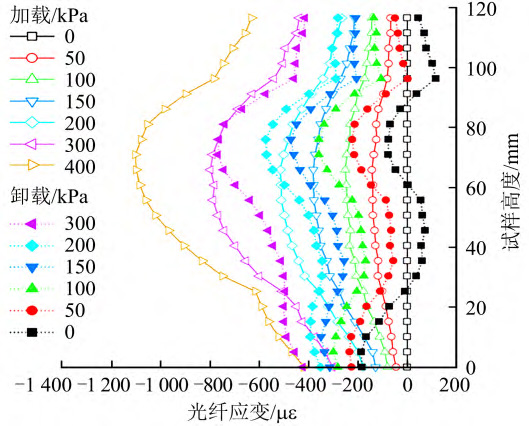

(c) 圍壓400kPa

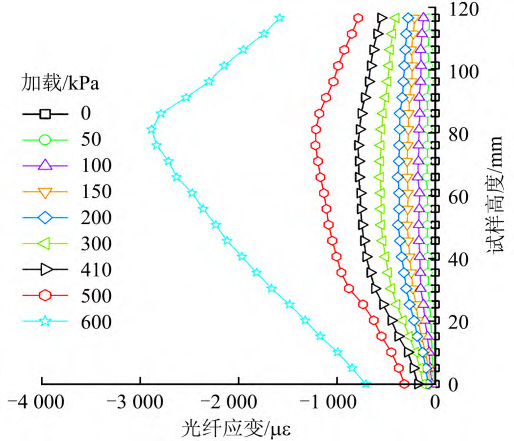

(d) 圍壓400kPa(加載至破壞)
從圖2中可以看出，光纖的應變分布并不均勻，試樣中部出現應變集中現象。隨著軸向偏應力的增大，應變集中區域逐步擴展，峰值應變的增長速率越來越快，明顯高于試樣其他部位，表明該區域的壓縮變形較大。應變的峰值出現在距試樣底部約6 cm處，試驗結束后光纖也在該部位出現明顯的彎折現象，說明可能處于試樣的潛在剪切破壞面。
當圍壓增大到200 kPa后，卸載過程中由于試樣內部應力狀態的調整，造成試樣兩端的光纖出現了拉應變，但拉應變量未超過100 kPa圍壓加卸載結束后的殘留壓應變量，相對于試驗初始狀態，試樣和光纖仍處于壓應變狀態。
OFDR的空間分辨率為5mm。逐級加卸載時在每級軸壓下同時測量試樣變形和光纖應變分布。各級軸壓下加卸載過程中試樣和光纖的變形進行擬合，得到了兩者的變形協調規律如圖3所示，擬合直線方程和線性擬合系數如表2如示。

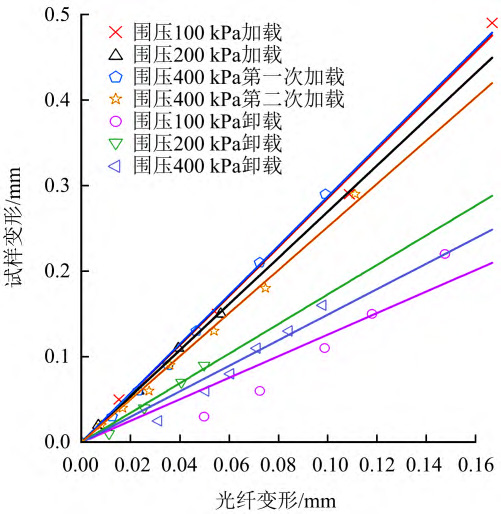

圖3 光纖變形和試樣變形的關系
表2 光纖和試樣變形的擬合關系
|
圍壓/kPa |
擬合方程 |
線性擬合系數 |
|
|
加載 |
100 |
y = 2.849x |
0.997 93 |
|
200 |
y = 2.693x |
0.999 23 |
|
|
400（第一次加載） |
y = 2.867x |
0.998 49 |
|
|
400（第二次加載） |
y = 2.515x |
0.998 07 |
|
|
卸載 |
100 |
y = 1.257x |
0.960 94 |
|
200 |
y = 1.726x |
0.991 97 |
|
|
400 |
y = 1.490x |
0.984 27 |
結果表明，OFDR測量的光纖變形與位移計實測的試樣變形之間有良好的線性關系，擬合度很高，說明纖-土之間具有一定的變形協調能力，而且變形協調性很穩定。驗證了分布式光纖感測技術用于土體壓縮變形監測的可行性。
來源：《中國知網》巖土力學 第41卷增刊2 第1~4頁
作者：方袁江1,2，吳冠中1，張 丹1,2，王光亞2，龔緒龍2
1. 南京大學 地球科學與工程學院
2. 江蘇省地質調查研究院 國土資源部地裂縫地質災害重點實驗室
