一、概述
光纖作為傳感器有著體積小、質量輕、可曲繞等特性，易于布設或嵌入結構件中，結合OFDR分布式光纖傳感技術，可輕松獲得各個區域應變/溫度數據。毫米級分辨能力可獲取海量傳感數據，得到結構件應變/溫度分布信息。昊衡科技推出三維應變/溫度場重構軟件，結合OFDR分布式光纖傳感數據，將結構件三維應變/溫度場重構出來，在三維模型上繪制應變/溫度場云圖，實現數據可視化。

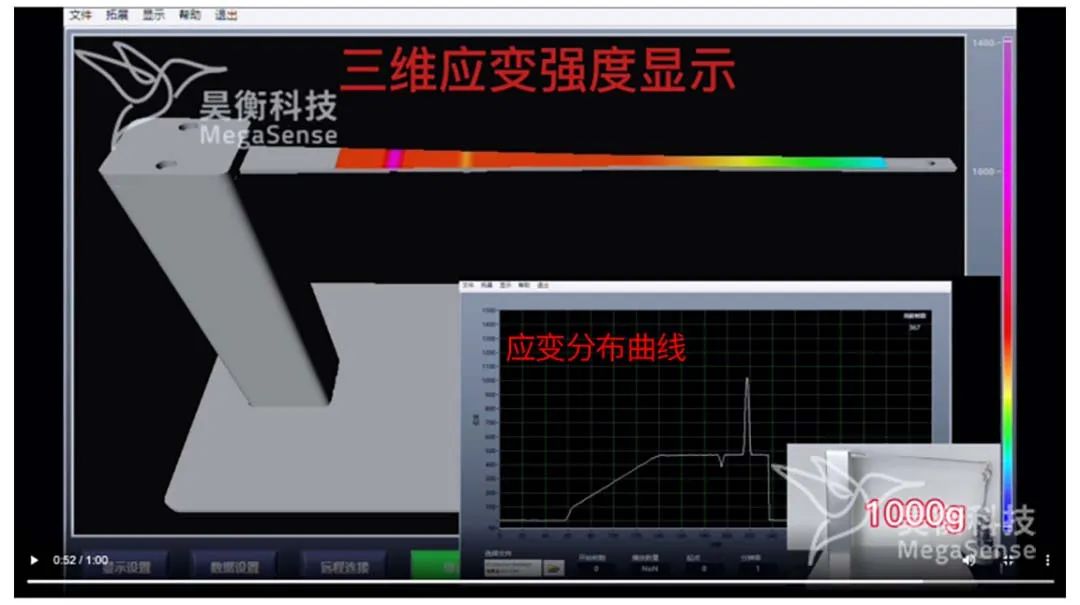

圖1 等強度梁（有缺陷）應變場重構
二、組成模塊
溫度/應變場重構軟件基于顏色強度映射原理，劃分為數據接收模塊、數據處理模塊、強度顏色映射模塊、插值映射模塊、顯示模塊和保存回放數據模塊。每個模塊執行相應功能，并由主程序統一協調控制，按采集、處理、顯示步驟將傳感數據實時以云圖形式展示，實現采集數據可視化。

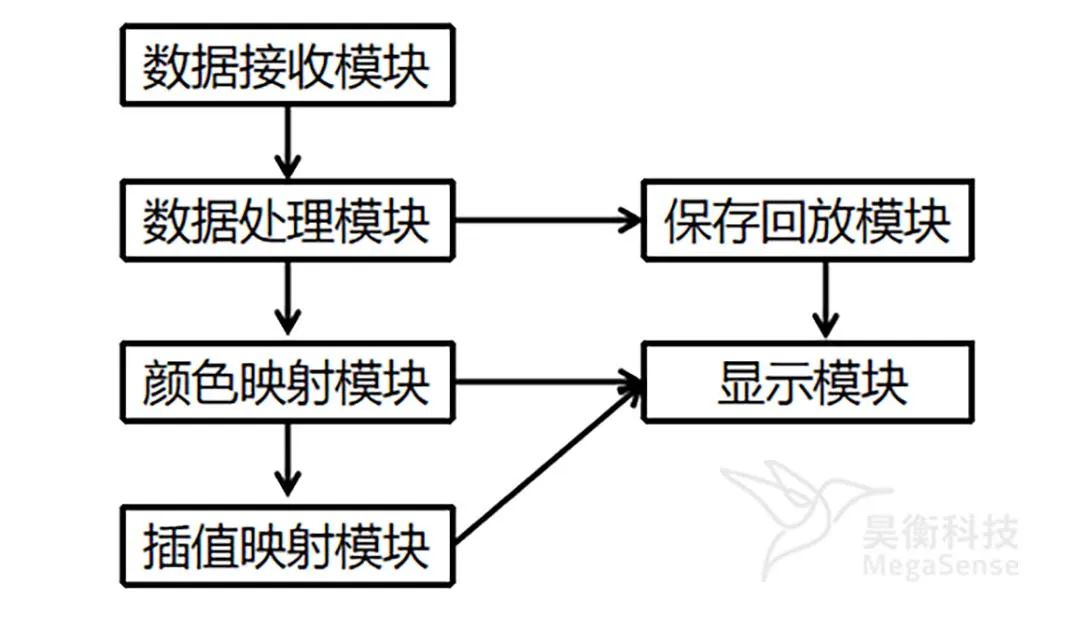

圖2 軟件功能模塊組成
三、功能介紹
1、模型導入
模型顯示界面可以顯示導入任意 3D 模型（wrl 格式），用戶可以對模型進行旋轉、縮放、平移、360°調整視角。

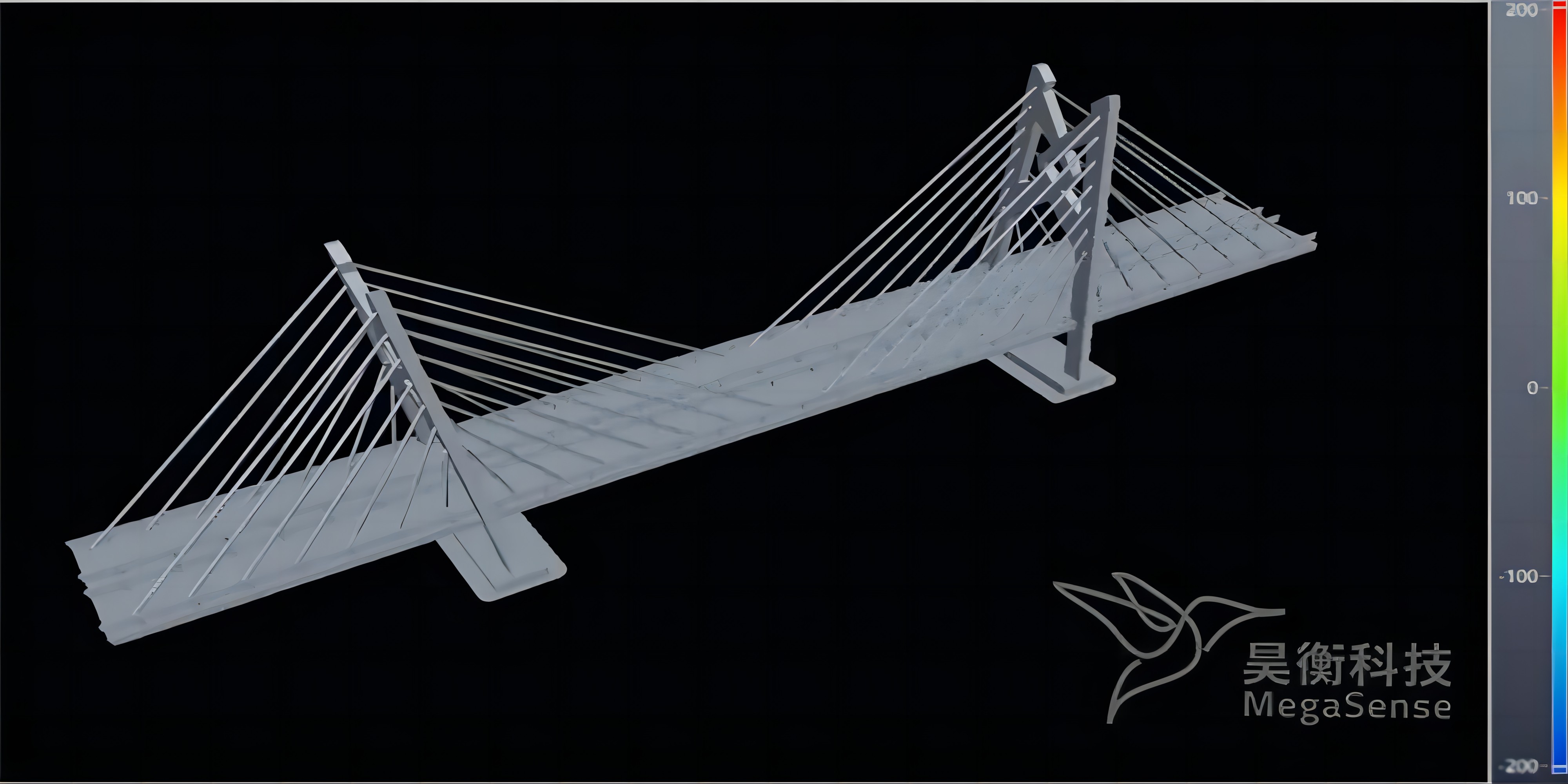

圖3 模型導入
2、數據導入

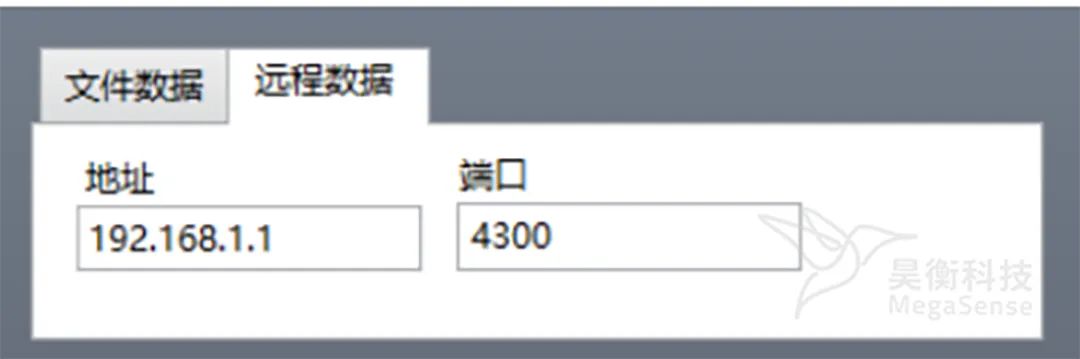

軟件可讀取本地硬盤保存的txt格式數據，也可以通過設置遠程連接地址和端口接收網口傳輸實時數據。遠程地址為需要傳輸數據電腦網口地址，通常設置為192.168.1.1；如果用戶想用同一個電腦進行數據采集和場重構顯示，網口地址設置為 127.0.0.1。

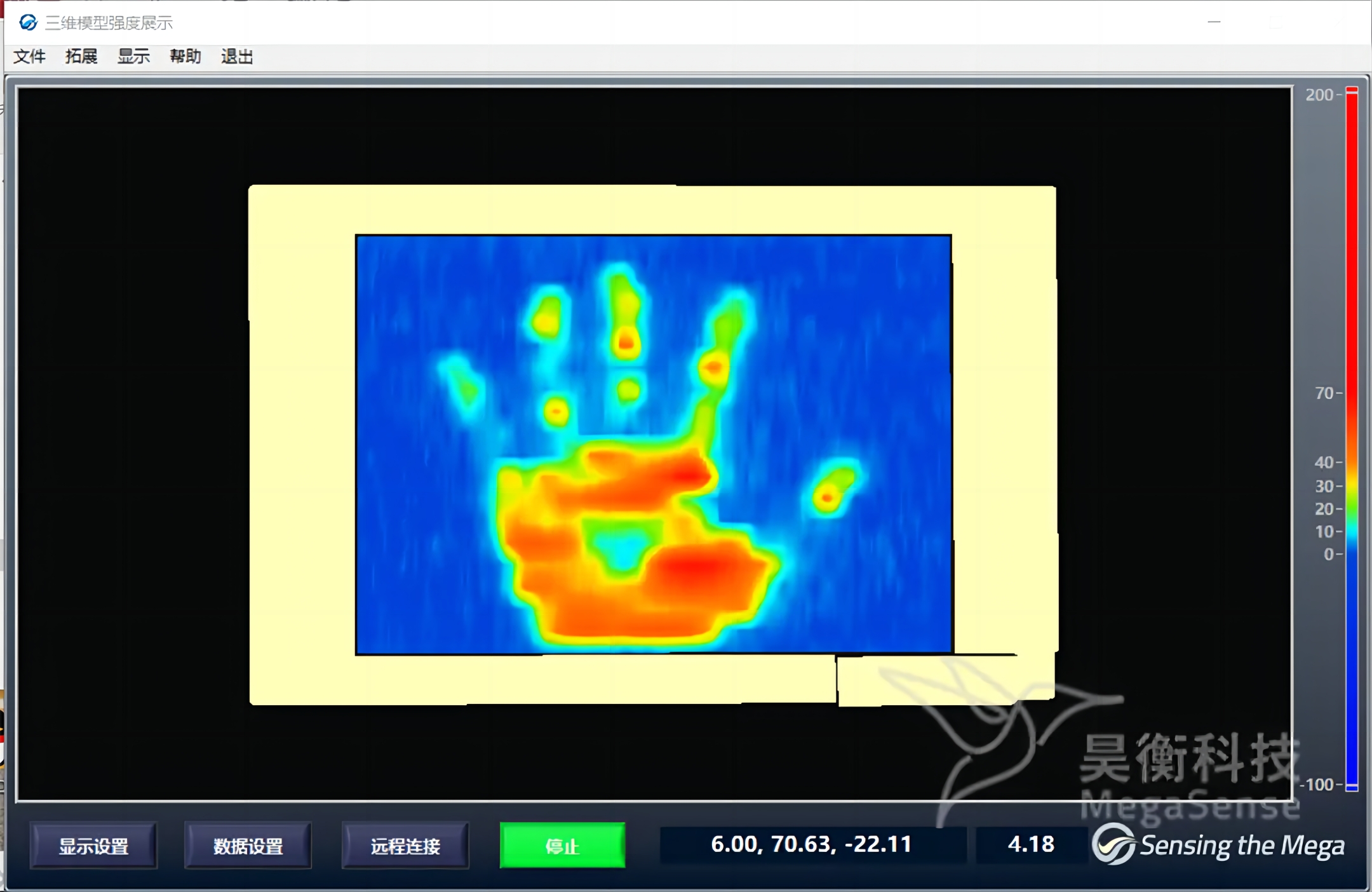

圖4 數據導入
3、數據坐標映射

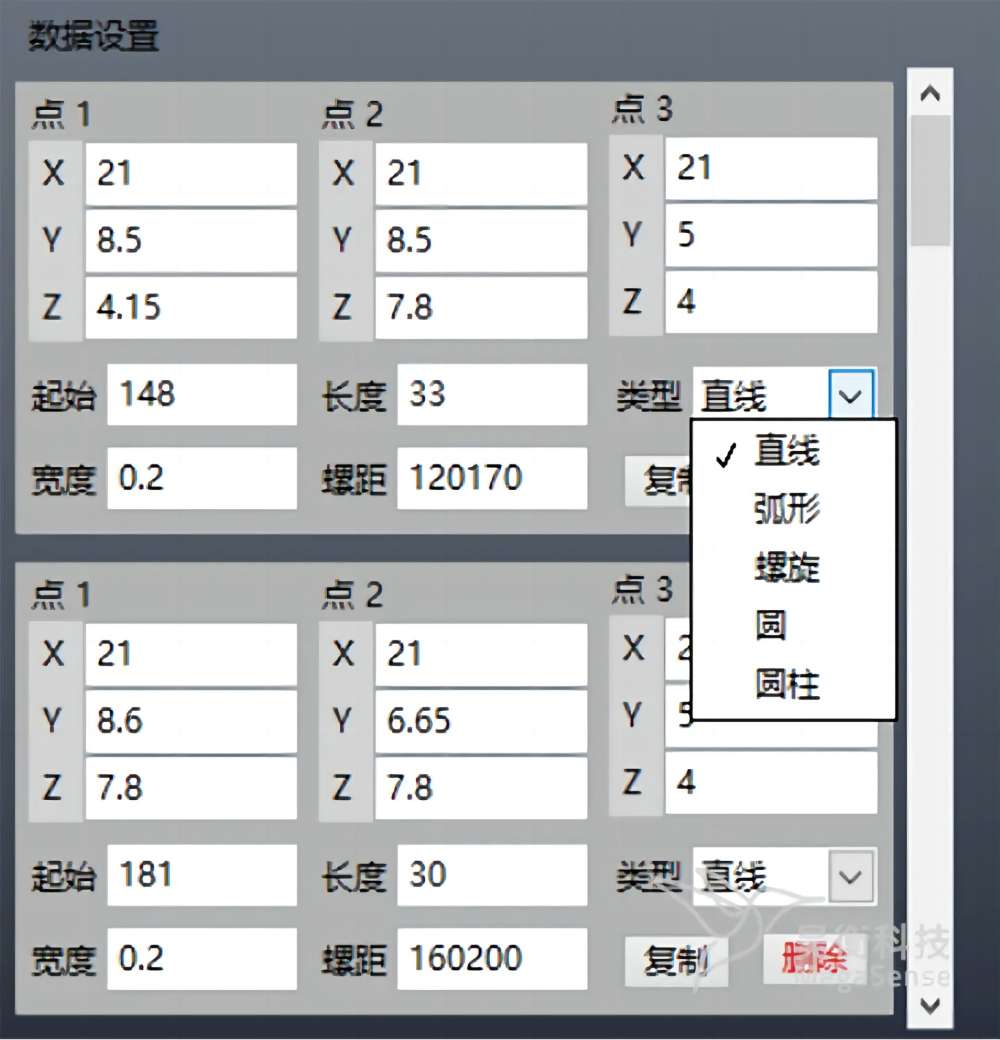

需要在數值設置模塊中顯示線條參數，其中包括傳感器所在位置三維坐標，起始點數據，傳感段長度，顯示線條寬度，螺旋曲線螺距等參數。三維重構軟件支持5種光纖傳感器布設類型，分別是直線、弧形、螺旋、圓和圓柱，如圖所示。
圖5 支持類型
四、幾種線型重構演示
圖6 直線線條顯示和直線線條重構

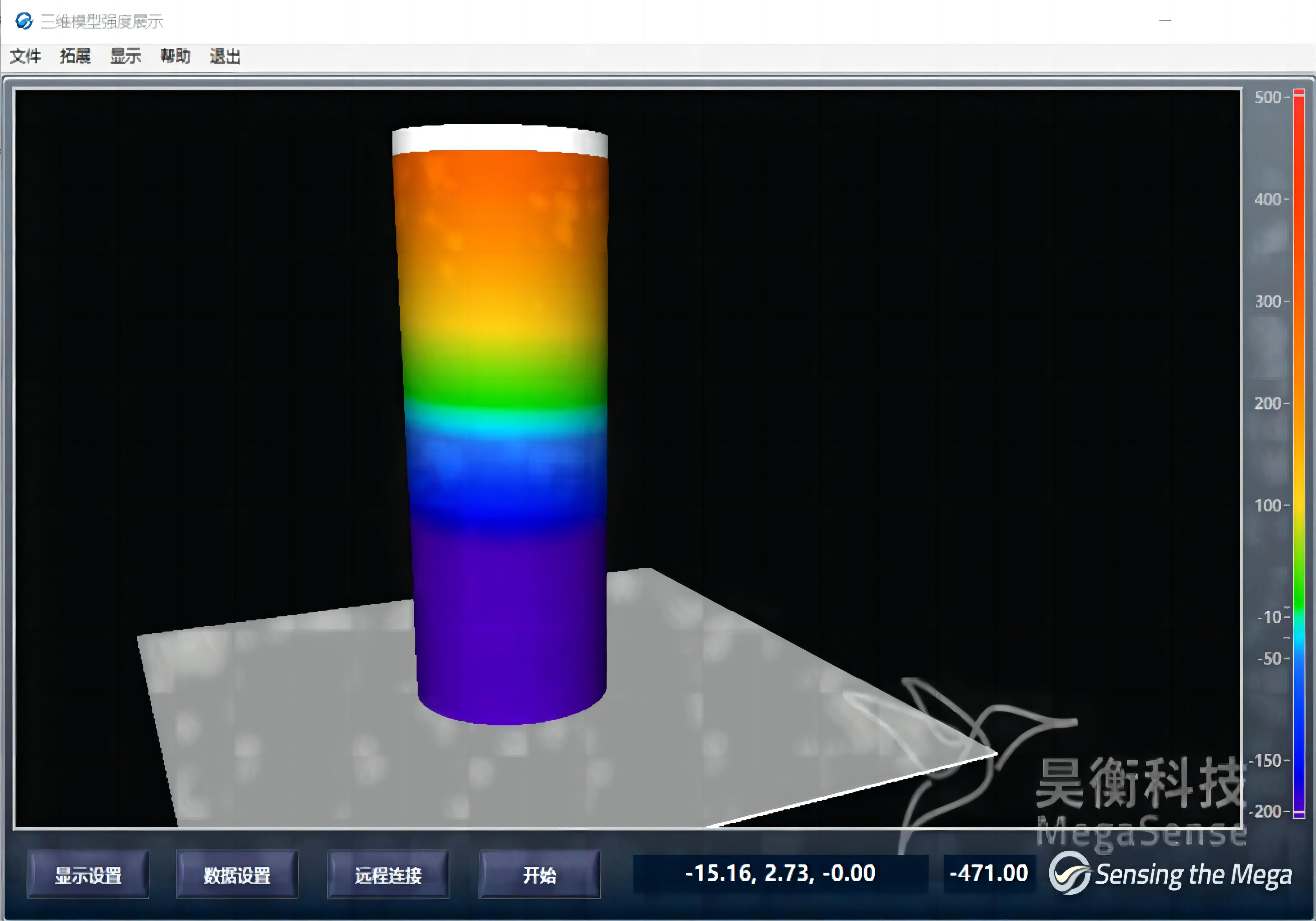

圖7 螺旋線條顯示和螺旋線條重構

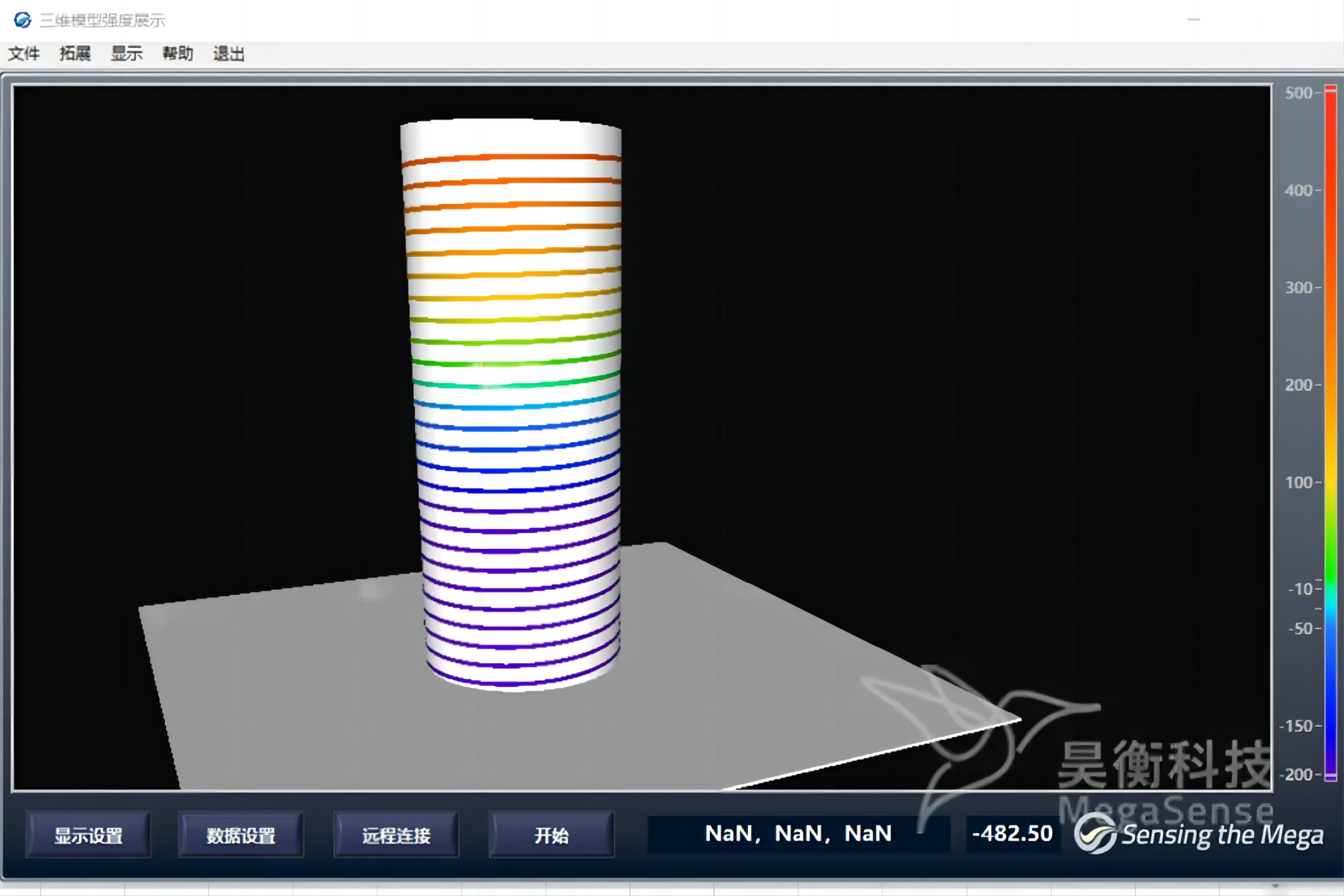

圖8 圓線條顯示和圓線條重構
五、總結
三維應變/溫度場重構軟件主要功能是實現分布式光纖傳感數據可視化。軟件開放性設計，既可以導入本地已保存結果進行數據分析和錄制視頻，也能與OFDR設備聯動在線監測和實時顯示。另外，軟件通過網口接收數據，支持與其他光纖傳感解調設備集成。
