一、背景
在許多工程領域,尤其是航空航天、能源、化工等行業,結構往往需要在高溫環境下運行,增加了傳感的難度。當溫度或者應變超出設備正常工作范圍時,可能導致設備性能降低、壽命縮短,甚至危及操作者的生命安全。因此,利用傳感器實現實時原位監測至關重要,同時也是設備安全與健康運行的有力保障。
昊衡科技針對于當前熱門的高溫測試領域,設計研發了一種可在高溫環境下測試的分布式光纖傳感器,最高可在1000℃環境下進行穩定測試。
二、高溫分布式光纖傳感器
在實際高溫測試中,當光纖受到較高溫度后,光纖本身會變得更脆,即使是耐溫較好的聚酰亞胺(最高耐溫300℃)光纖涂覆層也會脫落。因此,需要對光纖進行一定的保護,保證光纖在進行溫度測試時不會因為一些外在因素而發生斷裂情況。

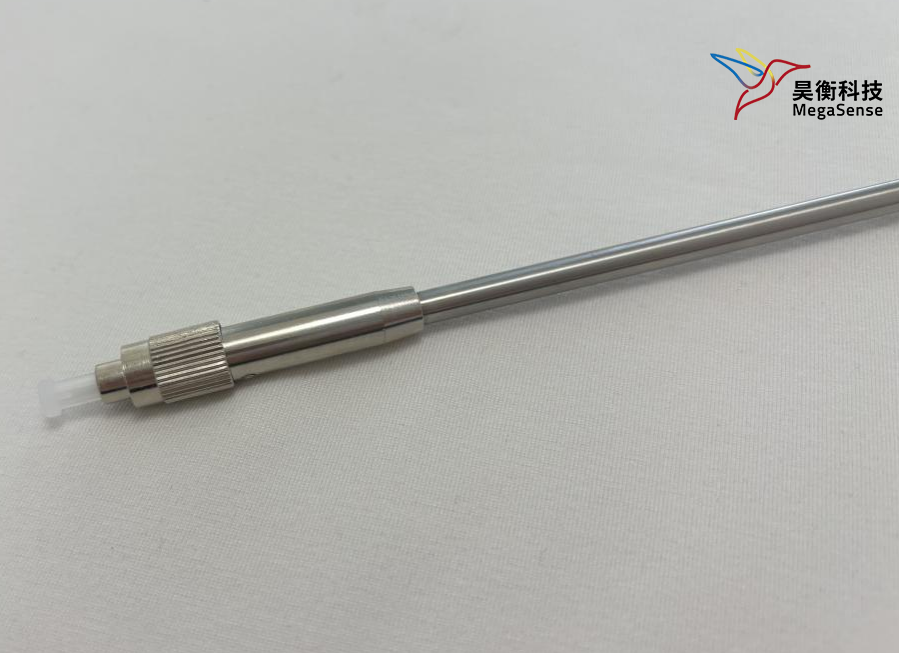

圖1. 不同直徑的高溫分布式光纖傳感器
我司目前推出的高溫分布式光纖傳感器有三個型號,分別為直徑1mm、2mm、5mm三款分布式傳感器,均采用316L金屬進行外部封裝設計,內部光纖選用鍍金光纖。
三、高溫環境性能測試
1)高溫性能測試
選用直徑為1mm的高溫分布式光纖傳感器,受限于試驗加載裝置大小,提前將傳感器彎折放入高溫?zé)嶙锠t內,如圖2所示。將跳線連接到設備的DUT口,使用OSI-D設備進行測試,空間分辨率選用0.64mm。測試時將溫度從常溫逐級升至1000℃。

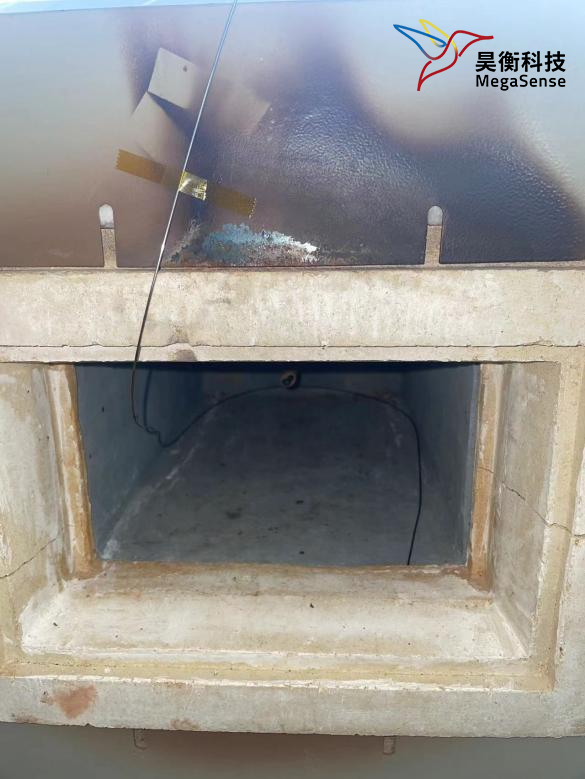

圖2. 傳感器擺放實物圖
在進行多次反復高溫測試后,將測試溫度在400-1000℃數據繪制如圖3所示。

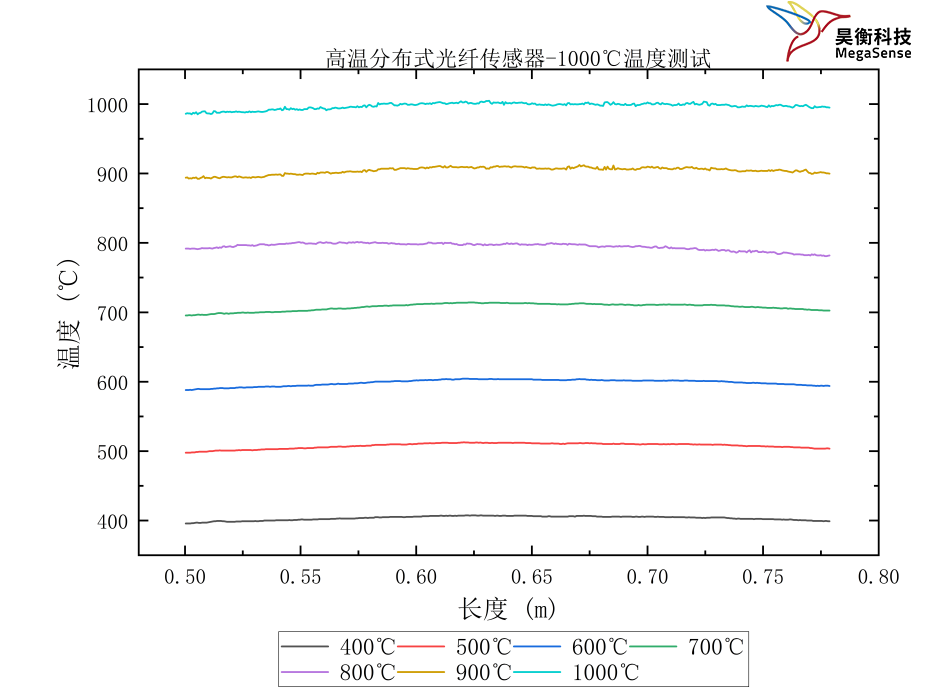

圖3. 400-1000℃溫度傳感數據圖
從圖3中可以看到,在經過多次反復高溫測試后,高溫分布式光纖傳感器仍能保持穩定的高溫測試,驗證了該產品在高溫測試環境下性能的穩定性。
2)316L金屬封裝保護性測試

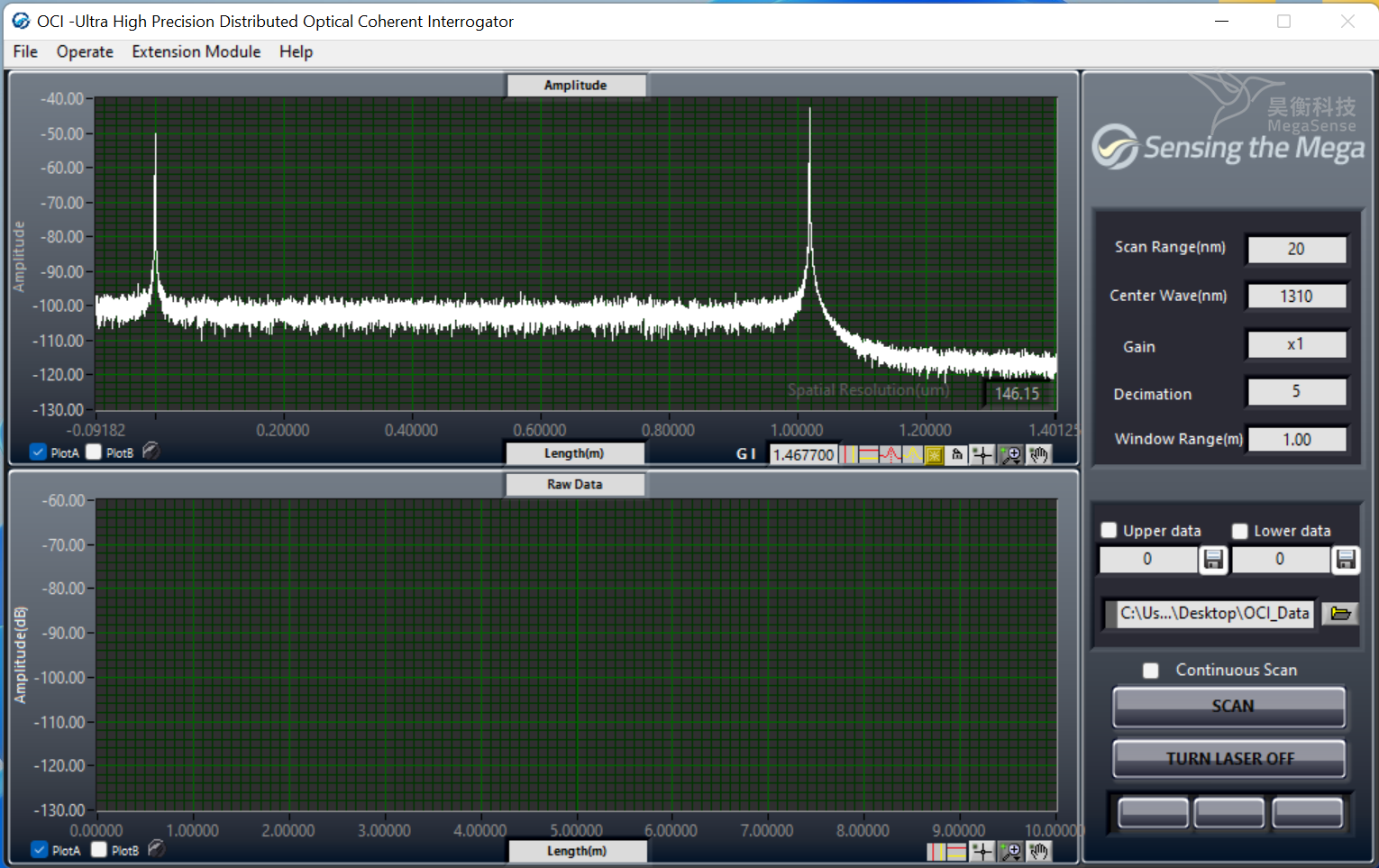

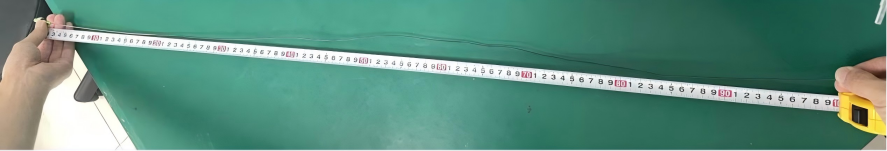

圖4. 光纖實際長度和測試長度
圖4為光纖實際長度和測試長度,可以看到經過高溫測試后,護套內的光纖未發生斷裂的情況。圖5為特意彎曲鋼管,制造彎曲事件看能否對護套內光纖進行有效保護。可以看到對經過多次高溫測試后的傳感器進行彎折,使用設備測試后,鋼管內的光纖在隨意彎折幾次后均未發生斷裂情況,證明了護套對光纖保護的可靠性。

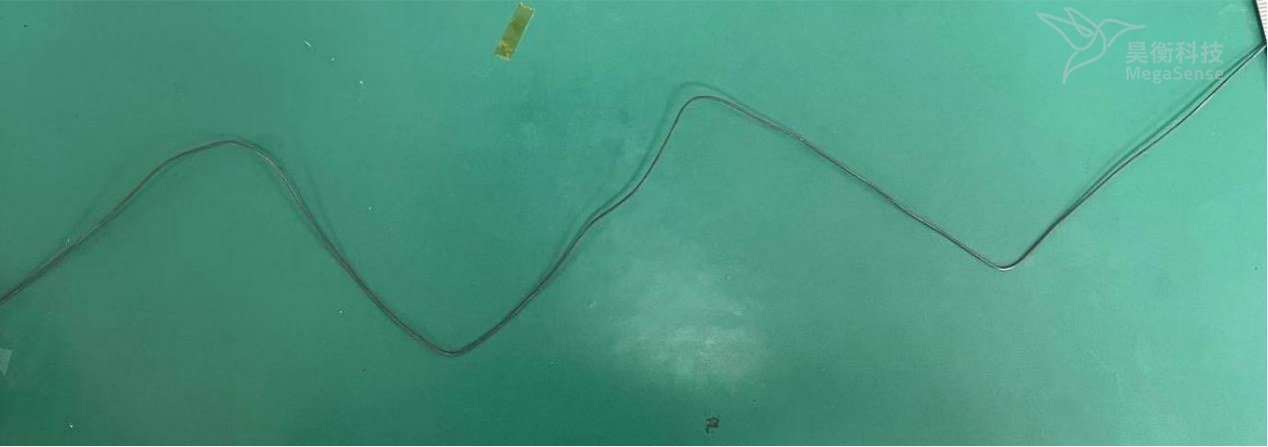

圖5. 保護性能優異
四、結語
昊衡科技設計研發的新型高溫分布式傳感器,可以滿足最高在1000℃的高溫環境下進行穩定的溫度測試,同時外部采用的金屬封裝也能保證該分布式傳感器可以適應更多復雜的測試環境,為當前高溫測試領域提供了一種新的測試工具。
