以往光頻域反射儀(OFDR)只有國外少數幾家公司擁有高端儀器,細分市場也被壟斷,國內需求只能依靠國外進口。昊衡科技自主研發了系列產品,其核心技術具有原創性和自主知識產權,實現OFDR技術國產商用化,解決了這一新技術的痛點問題。

在通信測量領域,昊衡科技推出了OFDR商用產品OCI系列,該系列產品可用于實驗室以及室外工程。系統自校準無需人為干預,穩定性非常好,主要技術參數已經處于國際領先水平,測量精度可達μm級別。

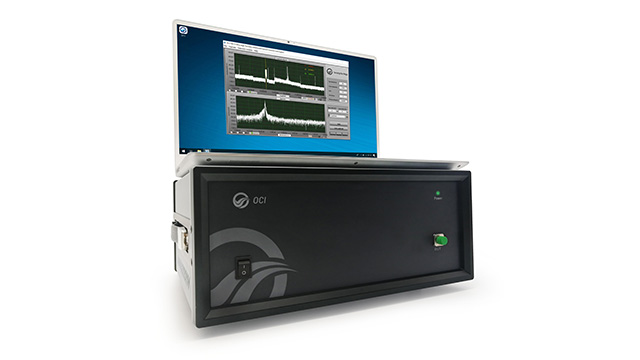

圖. OCI高精度的光學鏈路診斷系統

OCI系列產品

  • 全功能的OCI能測量回?fù)p、插損、光纖長度、光譜、群延時等;
  • 簡化版的OCI-T主要針對硅光芯片器件、光纖微結構定量分析,品質監測及故障診斷;
  • OCI-L專用于光纖或光學鏈路長度測量。

測試案例

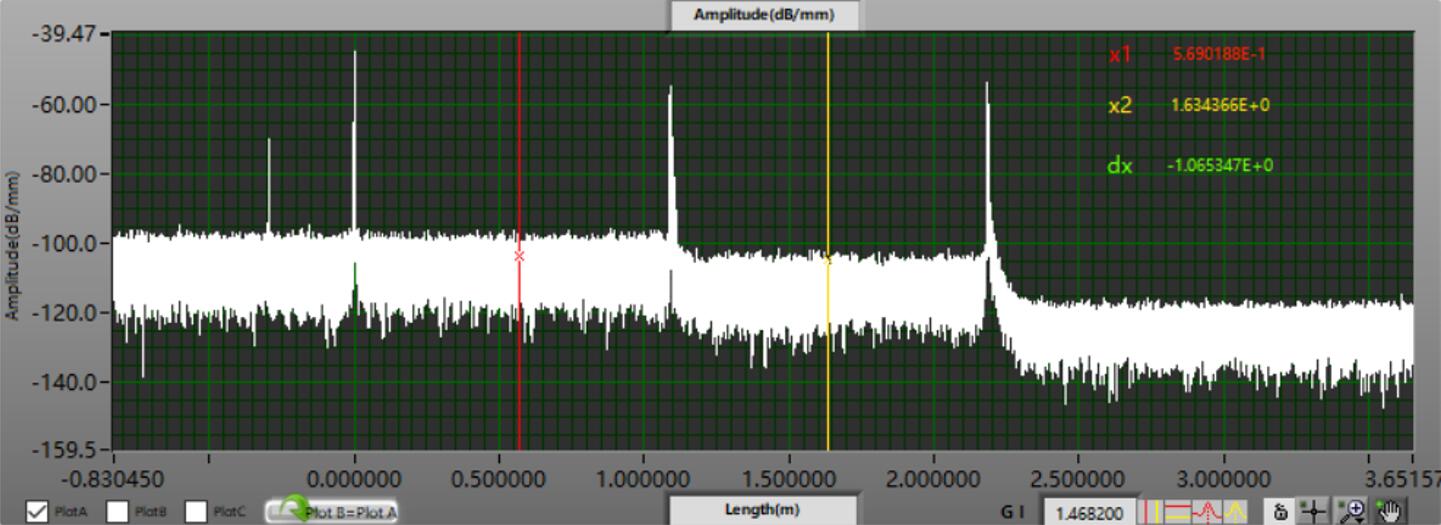

1.插入損耗測試

光纖鏈路通常包含多連接點、彎曲和多器件, OCI特有的分布式高精度插損測量能力,可以快速準確地測量并定位鏈路各事件點的插損。

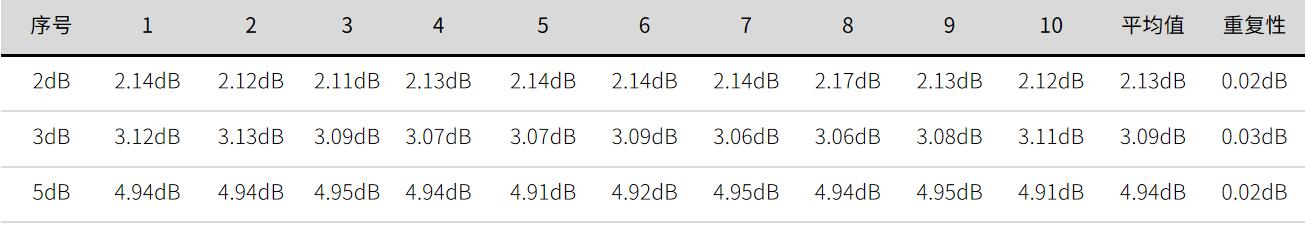

案例中用可調衰減器在衰減2dB、3dB、5dB時重復測量10次,插損測量重復性誤差小于0.1dB。

2.回波損耗測試

硅光鏈路具有高度集成性,傳統回?fù)p測試方案無法精確定位、測量硅光鏈路某一位置或器件回?fù)p特性。OCI具有較高空間分辨與回?fù)p測量精度,可以快速并準確地獲取全鏈路任意位置的回?fù)p特性。

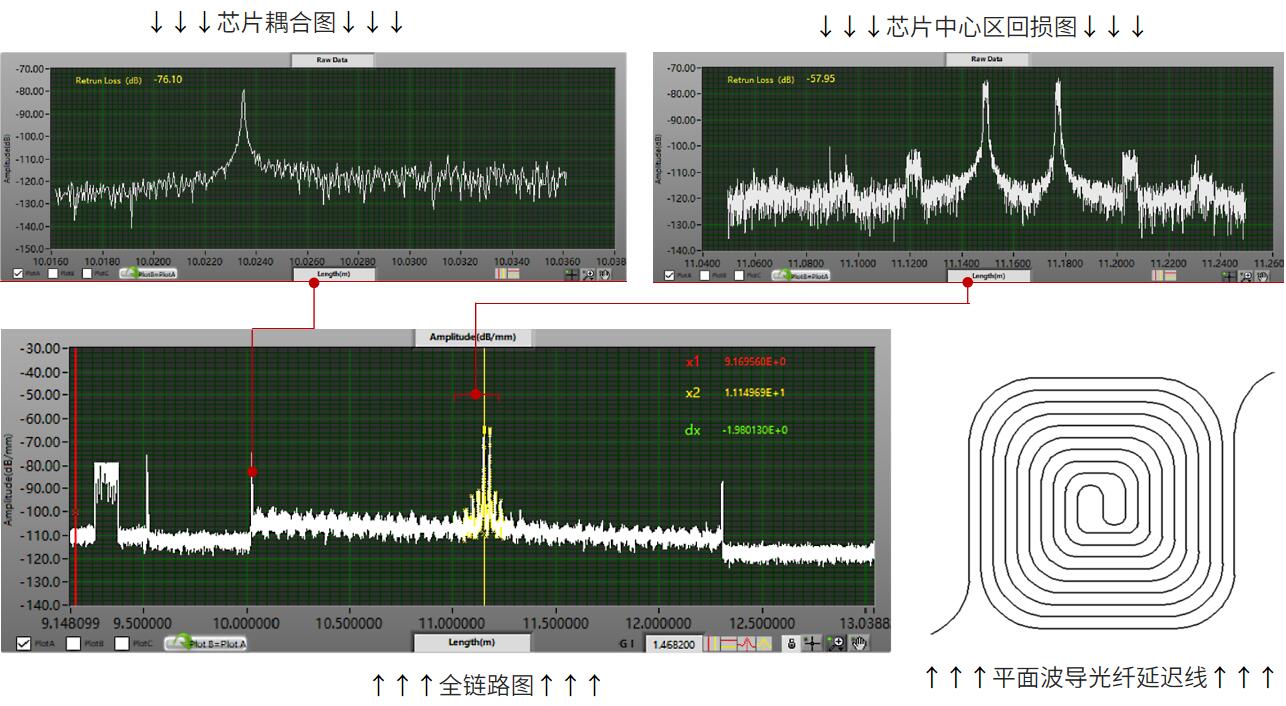

如圖所示為平面波導延遲線。選取芯片中心0.2m長度區域計算回?fù)p,其值為-57.95dB。同樣,研究人員也可通過OCI測量光纖與硅光芯片耦合點回波損耗來評估耦合效率。

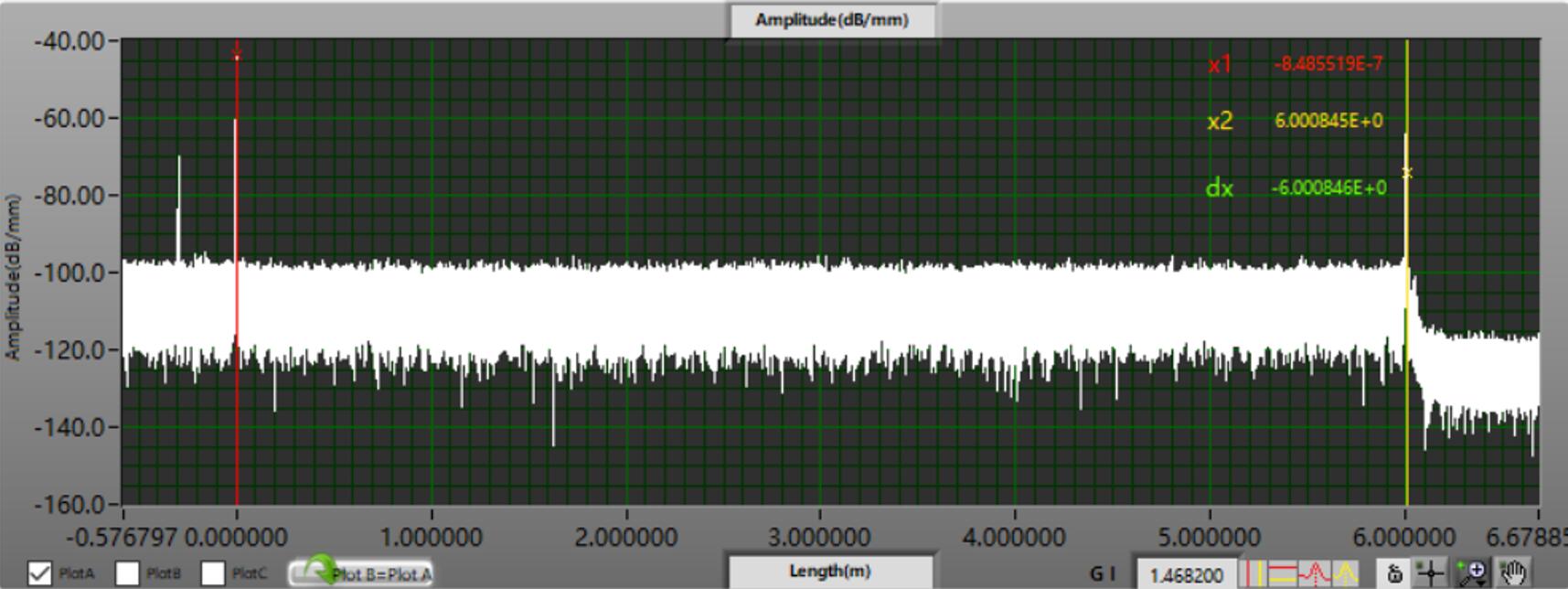

3.光纖長度測量

OCI在50m測量范圍內空間分辨率為10μm,非常適用于高精度光學延時測量領域,如光纖延時、硅光延時、空間光路延時以及邁克爾遜干涉儀的精準測量。

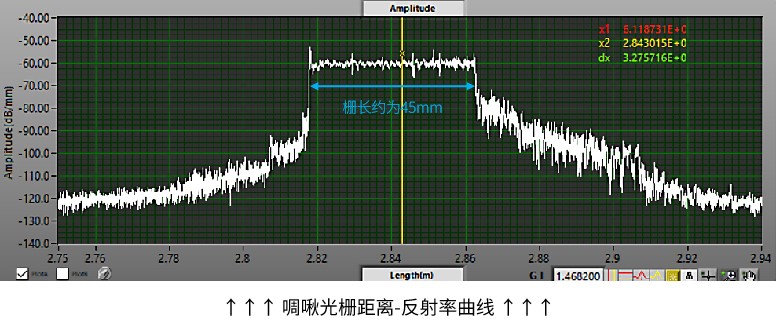

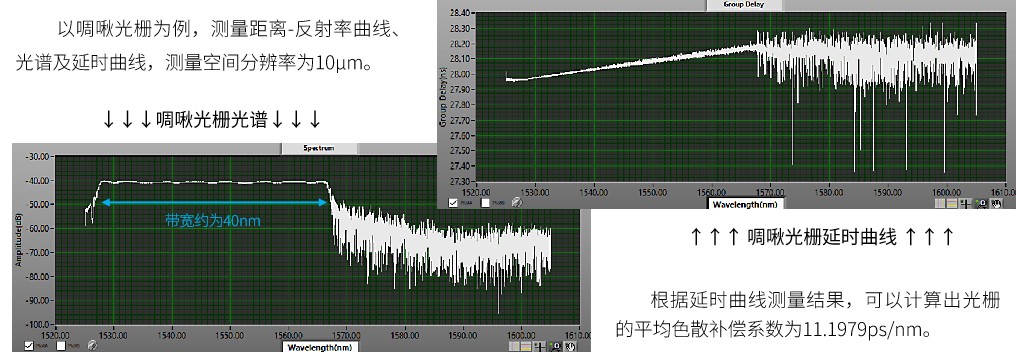

4.啁啾光柵光譜及延時測量

OCI采用掃頻光源,覆蓋C+L波段,根據氣體吸收線定位波長,可以實現1pm光譜測量精度和1ps群延時測量精度。

昊衡科技始終秉持著“技術感知世界”的使命,將不余遺力的堅持創新創造,勵志打破國外技術壟斷,將國產OFDR技術推向世界。
