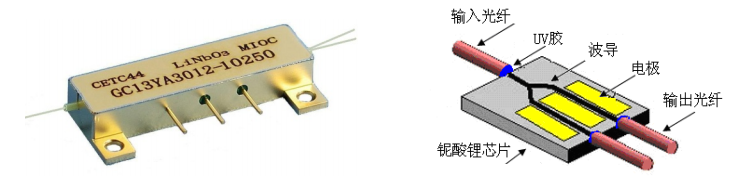

鈮酸鋰多功能集成件（Y波導）采用微電子工藝在鈮酸鋰晶片上制造波導和電極，光纖與波導精密耦合可讓外部光源耦合進Y波導中，通過電壓調制可實現輸入光的起偏、檢偏、分束、合束、相位調制等功能。Y波導有著尺寸小、重量輕、穩定性好的特點，廣泛應用于光纖陀螺儀、光纖水聽器、光纖電流傳感器等其他光纖傳感領域。
使用高分辨光學鏈路診斷儀（OCI）對Y波導插損進行測量，OCI基于OFDR技術，可實現分布式插損和回損測量，輕松診斷光學鏈路沿線分布式損耗和回損。

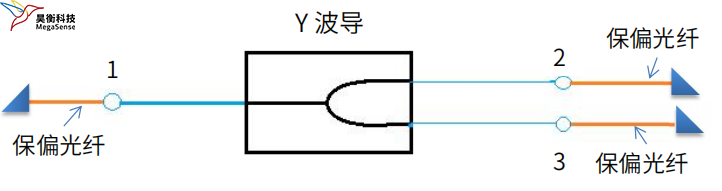

圖1 Y波導測試示意圖
按照背向散射測插損方法，使用OCI測得2端口和3端口到1端口的插損分別為6.84dB和6.37dB。

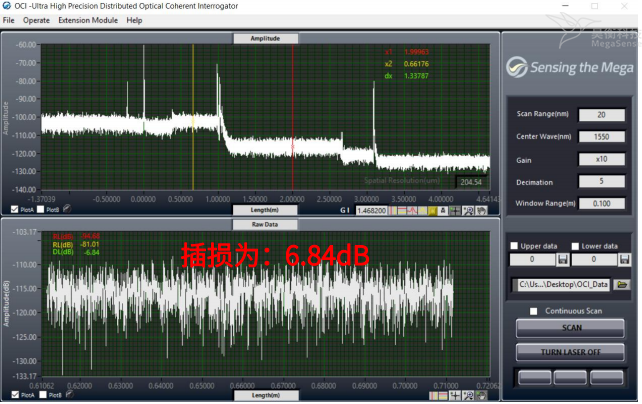

2端口接入插損測試結果

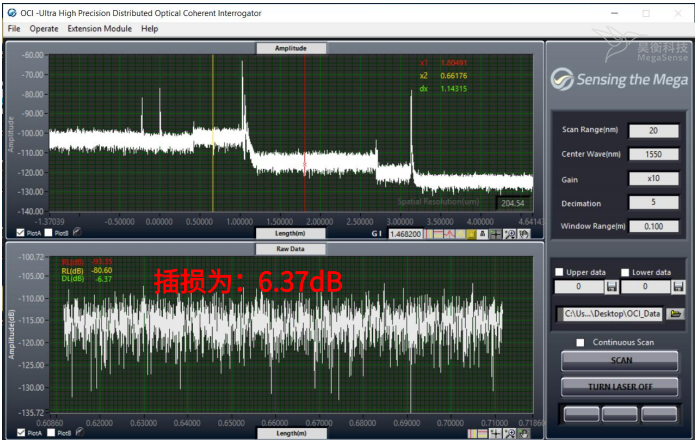

3端口接入插損測試結果
使用OCI能快速準確測試出Y波導每個分支的插損，形成分布式插損測量，可用于評估Y波導插損參數和端口耦合質量，為器件可靠運行提供保障。
