啁啾光纖光柵就是折射率變化、不是等周期的的FBG，可以用來補償光纖長距離傳輸時因光信號展寬帶來的色散，具有散補償量大、插入損耗小、成本低廉等優點，在長距離無中繼傳輸應用中具有良好的前景。啁啾光柵在制造過程中可能出現微小的缺陷，影響其色散補償效果，因此，在使用之前，需要準確測量各項參數，有效評定其性能。
使用OCI測量的啁啾光柵距離-反射譜曲線、光譜曲線及延時曲線，空間分辨率為10μm，延時測量精度為1ps。

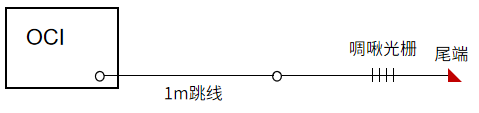

圖1.啁啾光柵測試結構示意圖
測試出該啁啾光柵柵長2.181cm，工作波長補償范圍為1530nm-1550nm，時延為色散補償系數為7.2nmps/nm。

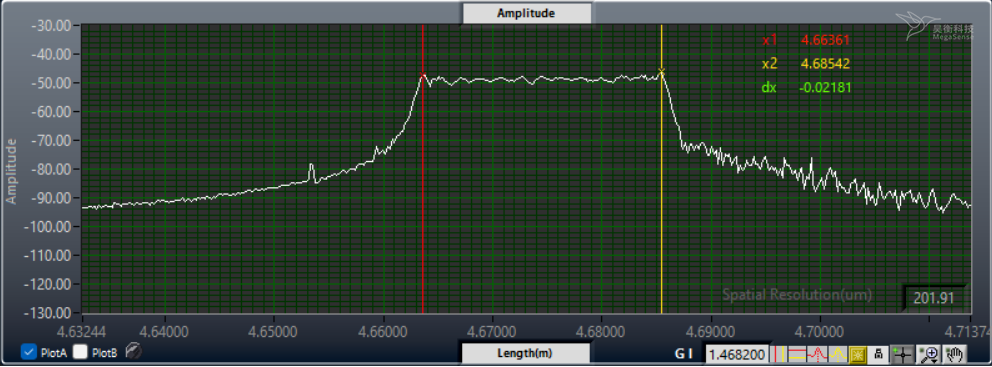

啁啾光柵距離-反射譜

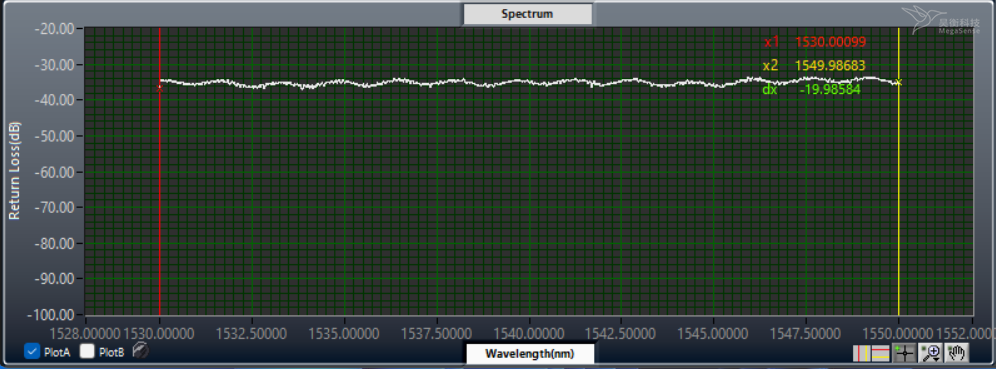

啁啾光柵光譜

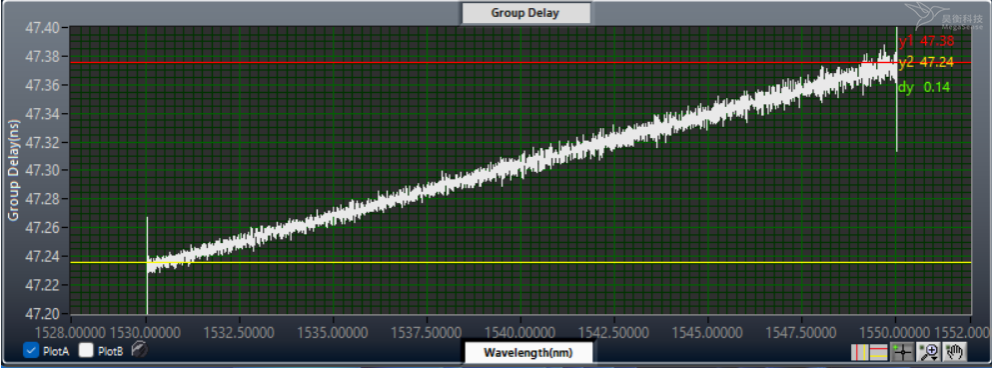

啁啾光柵延時曲線
使用OFDR設備OCI-1500對啁啾光柵進行測試分析，從測試結果可以看出，OFDR設備可以測試出光柵柵長，波長補償范圍，色散補償系數。測試結果準確，可以幫助設計人員設計啁啾光柵對通信光纖進行色散補償。（OFDR技術應用啁啾光柵時延及光譜測量）
