巖石試驗是對巖石進行各種基本特性測定的總稱,傳統監測使用應變片測試,測試點數及范圍存在局限性。OFDR光頻域分布式光纖傳感技術,以單模光纖作為傳感器進行分布式測量,點數多,精度高,為巖石室內試驗數據測量提供了新的技術支持。
單軸壓縮圓柱形巖石表面應變測量
試驗試件選用細砂巖,光纖使用環氧樹脂膠以水平和螺旋的方式布設在巖石試樣表面。

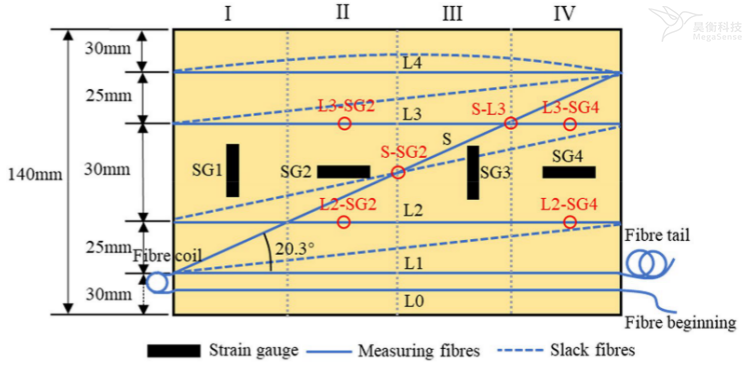

圖(1)光纖布設示意圖
圖(2)光纖布設實物圖

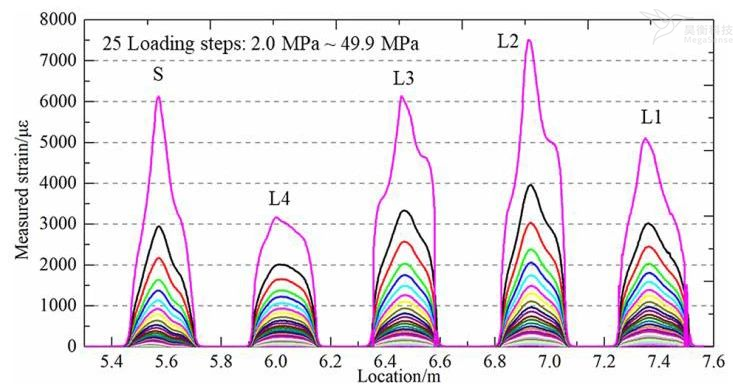

圖(3)25級加載光纖測量應變值
圖(3)為25級加載光纖測得應變值,可以清晰看到砂巖表面應變場的分布情況,為加載時應變集中區的發展狀況提供了有效的數據支持。(OFDR在巖石室內試驗的應用)
巖石室內試驗驗證了OFDR分布式光纖傳感技術可有效測量單軸壓縮圓柱巖樣表面的橫向和軸向應變,為巖石表面加載過程中應變分布規律分析提供了可靠的技術支撐,也為后續其他巖石加載場景測試提供了新的思路。
