灌注樁是最常見的樁基礎形式之一,開展灌注樁樁身變形測量,對研究其樁身承載特性及分析樁身質量非常重要。光頻域反射光纖傳感技術(OFDR),以光為載體、光纖為媒介,傳感精度能達到±0.1℃/±1με,可對灌注過程進行實時的分布式監測。
灌注樁樁身變形光纖監測試驗
光纖沿著鋼筋籠自上而下U形布設,在鋼筋籠底部和樁頭跳線接頭處均做有保護處理。

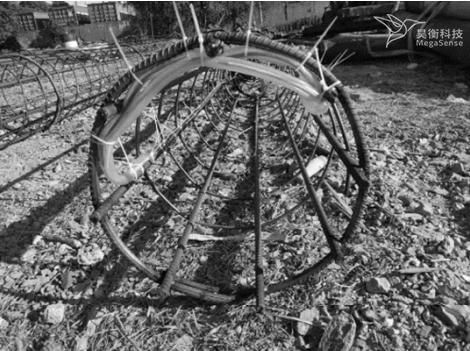

圖(1)光纖定點綁扎固定

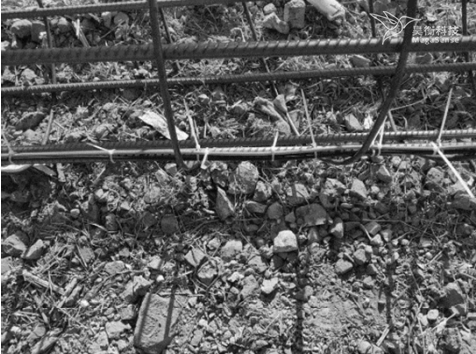

圖(2)樁底光纖 U 形彎折保護

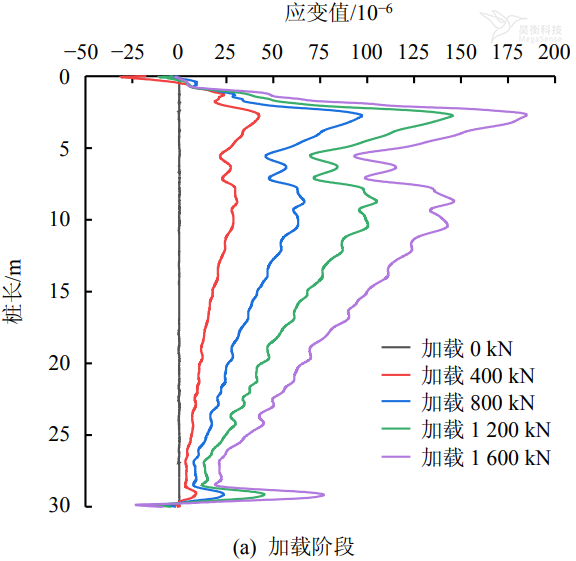

圖(3)樁身應變分布曲線
隨著荷載逐級增加,樁身整體應變逐漸增大,在埋深3米處出現應變最大值,且樁頭到樁尾應變呈下降趨勢。卸載階段光纖測得樁身應變隨荷載逐級減小,當卸載為0KN時,存在一定應變殘余。(灌注樁樁身變形高精度測量)
灌注樁樁身變形現場光纖測試,驗證了OFDR分布式光纖傳感技術在樁基工程應用中的可行性,能夠識別定位加卸載過程中應力殘余及時間效應現象,具有較高的應用價值。
