隨著AI技術大熱,市場對算力的需求大幅提升。各大廠商均有開發新的高速光模塊產品以應對爆炸式增長的市場需求。考慮到體積、成本、功耗等因素,目前炒到火熱的幾個概念就要屬LPO(Linear-drive Pluggable Optics)以及CPO (co-packaged optics)技術了。在上篇文章,我們就根據博通的一篇會議論文詳細介紹了采用共封裝技術制作高速光模塊的具體指標參數、結構和應用前景。本文針對高密度CPO模塊封裝中的光纖連接問題,簡要討論一下幾個主流的內部光纖連接方案。
一:內部轉接跳線型
對于CPO交換機,縮短了電氣互聯,光纖從光引擎OEs(包括發射機和接收機)到交換機機箱前面板的布線是不可避免的。OEs位于ASIC周圍,這將使每個OE到前面板的距離不同,交換機內光纖路由走線變得復雜。

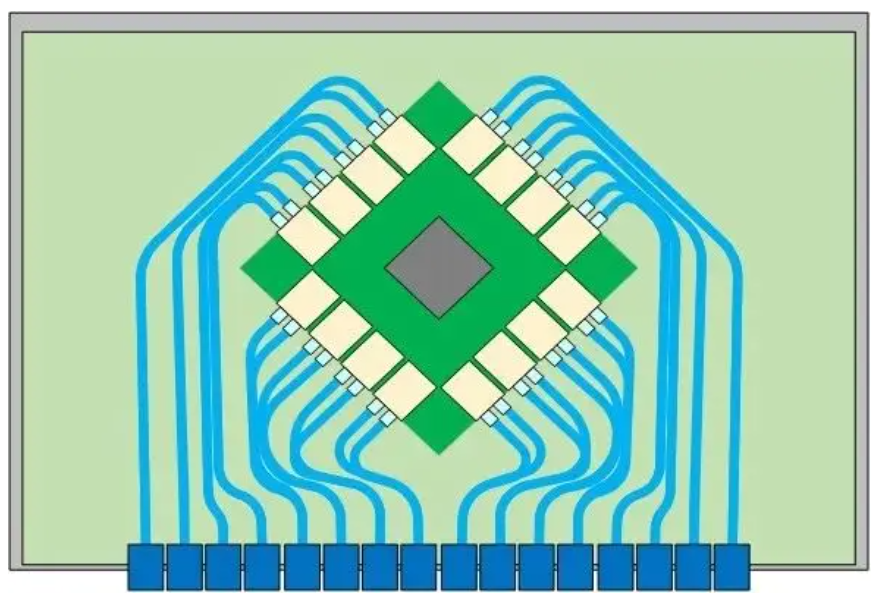

CPO模塊內部光纖布線示意圖
因?yàn)镃PO的多通道高密度封裝,其必然需要光纖陣列FA、MT或MPO等高密度連接器,且此種規格跳線工藝要求較高,出現裂紋、匹配不合格、端面、長期指標裂化等問題風險也更高。

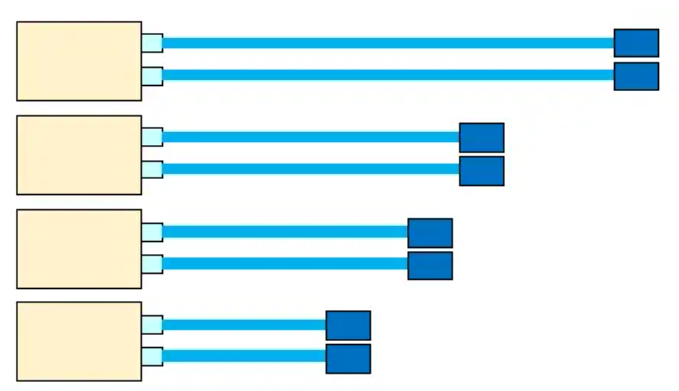

不同長度的高密度轉接線
另外,尾纖跳線長度的較大差異,不僅會給跳線生產商增加難度,也會增加光纖在安裝過程中出現損壞的風險,從而導致產品成品率問題。特別是對較長的尾纖,需要多圈才能將光纖路由到前面板,在如此狹小的空間中完成這么多的光纖盤纖走線顯然不是容易的事。
針對這些問題,連接器廠商SENKO采用中間板/板載光互連解決方案解決這些問題。其只需一種長度的FA跳線與OEs耦合,跳線另一端全部使用定制的光纖適配器(法蘭),使用可插拔的方式逐步連接到前面板上。雖然增加了光纖端面連接,但是極大提升了可維護性和返修可能性,進而節省開發和維護成本。

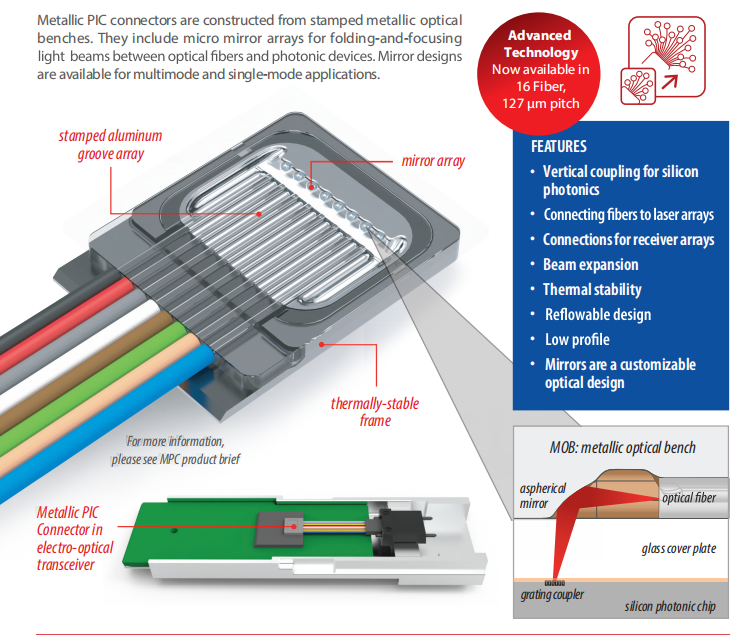

MPC——SENKO PIC連接器

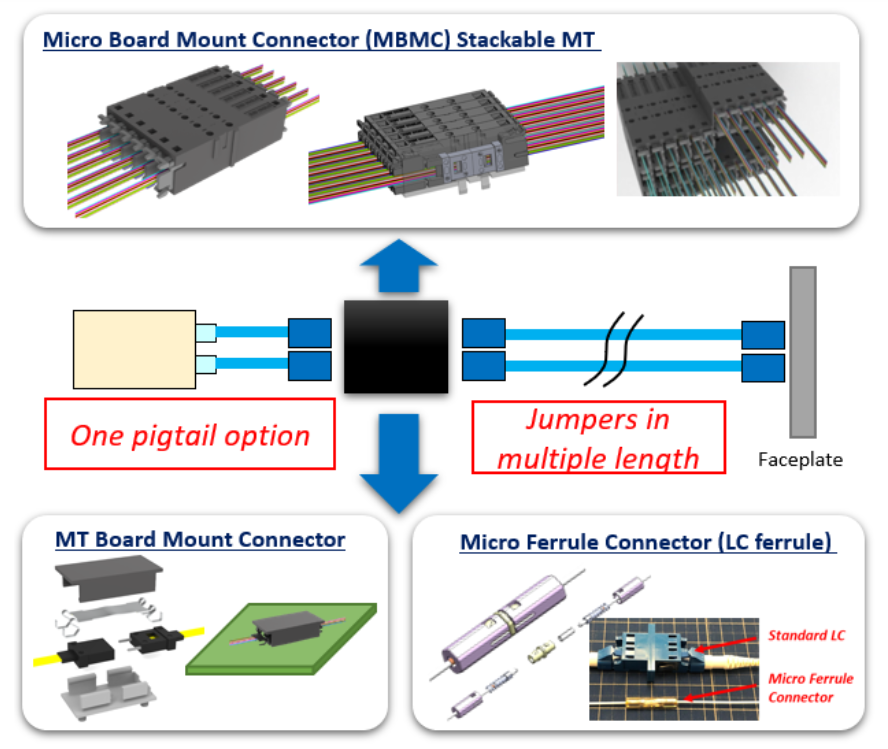

SENKO 板間連接器

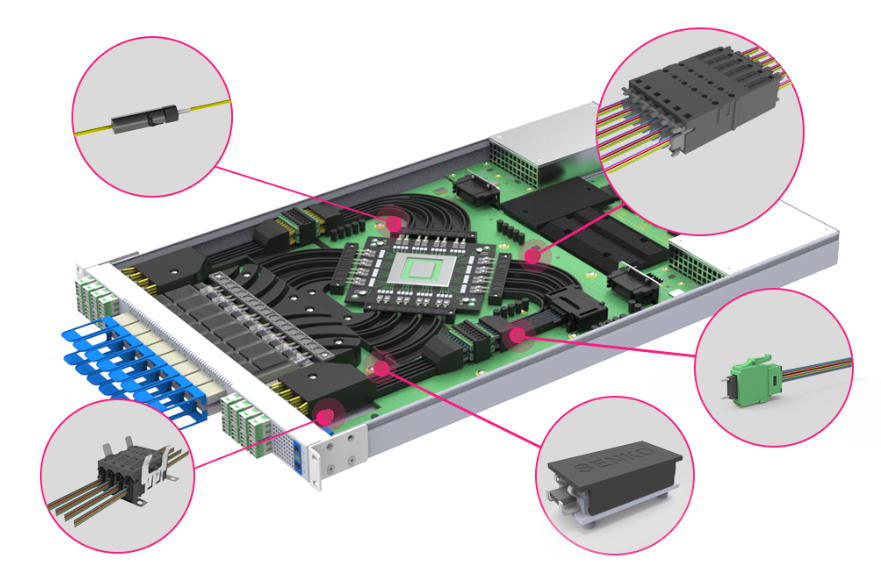

Senko使用板間連接器的CPO模塊內部示意圖
二:光背板型
目前,使用CPO工藝制作的高速光模塊,絕大部分主流使用FA型的跳線尾纖盤纖走線以及插拔進行制作封裝。除此之外,也有廠商使用柔性背板材料作基底,上面布純裸纖進行走線安裝的方案。顯然,此種方案采樣端口對端口的方式,可使模塊內部走線更加整潔明了。另外,用裸纖直連,減去了連接器的連接損耗也避免了端面破損、灰塵、匹配不完全等問題。

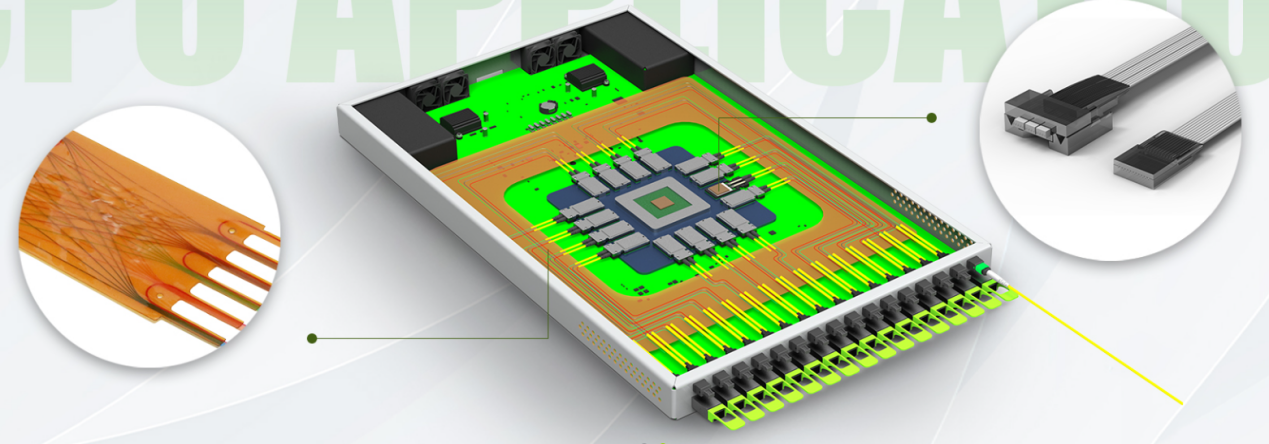

蘅東光通訊采用光背板型方案的CPO內部布線示意圖
因?yàn)楣饫w柔性背板這種布線優勢,使得國內很早就有大廠進行工藝研發,并應用到大型數據中心中,希望其能替代跳線插拔,緩解機房的混亂走線。但目前,這種技術仍然需要完全解決長期穩定性和抗外部環境干擾問題,另外,各個廠商的端口對接標準、測試指標也需統一標準化。

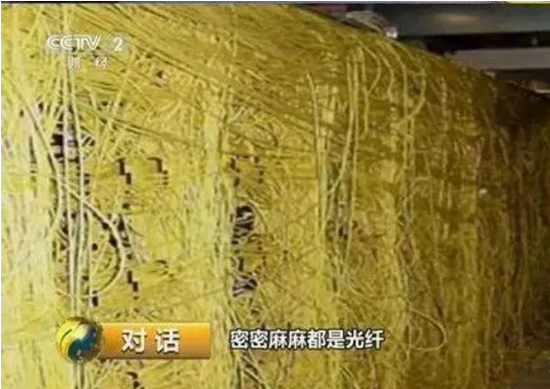

數據中心機房(圖片來源網絡)

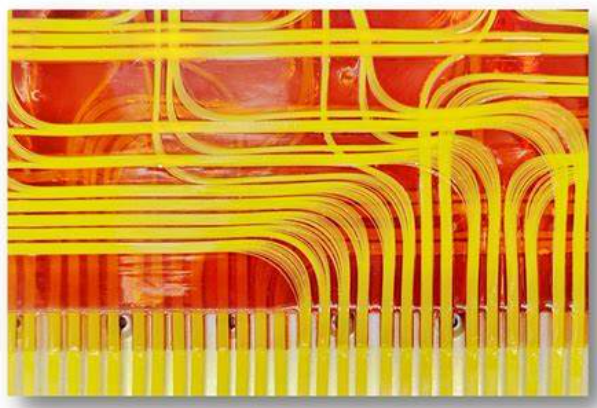

光纖柔性背板(圖片來源網絡)
總結
從高速CPO封裝的模塊內部光纖互聯方式來看,密度以及通道的增加,必然導致其內部光纖用量的增加,而不論模塊采用連接器類型的互聯或者開發某些新的互聯方式均會有光纖鏈路質量的檢測需求。相對于傳統的光纖鏈路檢測方式(OTDR/插回?fù)p儀等),我司的OLI(光纖微裂紋檢測儀)或OCI(光纖鏈路診斷儀)采用分布式回波信號探測方式,能夠以更高信號檢測靈敏度和更高的故障點定位精度對待測光鏈路進行全范圍的掃描檢測。耦合點、對接面、純光纖,甚至硅光芯片內部異常點均可使用設備掃描結果進行分析判斷。另外,無論是上游做跳線組件的供應商還是下游做成品模塊的制造商,均可通過光纖連接頭連接的方式對跳線組件或成品模塊做無損光路檢測,對產品出貨檢測或異常分析非常有幫助。
