1、OLI長度計算

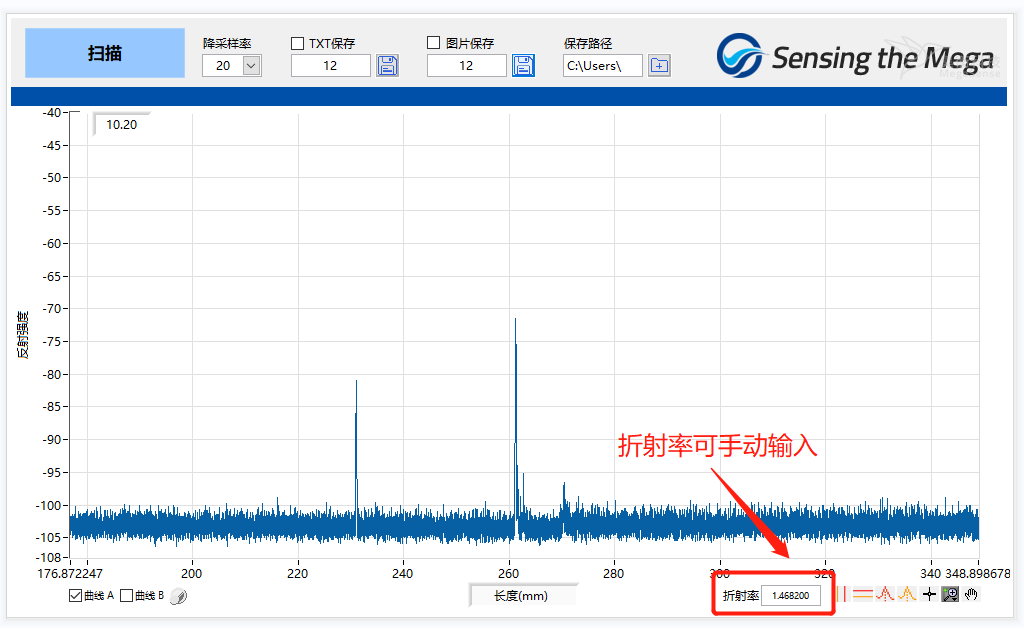

根據微裂紋檢測儀的光學原理可知,OLI測量樣品得出的長度實際上是根據其內部反射鏡模塊移動的光程計算得到。假設光在真空中的速度為c,那么在折射率為n的介質中傳播時,其速度為c/n。因此每臺OLI根據光源的波長范圍均預設了一個相對折射率,如1310的光在普通單模光纖中相對折射率為1.4677(1550為1.4682),用戶在測量普通的光纖鏈路長度時無需修改任何參數(或換算),直接點擊測量即可得到實際的長度。OLI默認的測量長度即根據自身光源波段預設的折射率校準得到。如果待測品光鏈路折射率特殊,想要根據曲線顯示長度換算為實際待測鏈路的長度,需要將曲線顯示長度除以待測鏈路的折射率,對應于這一需求,在OLI軟件上給出了自行填寫折射率的功能,可以根據實際待測鏈路的折射率來填寫。
對于常見硅基波導的折射率一般在3.5左右,不同的硅基波導折射率會有一定差異。下圖為使用OLI測試兩段折射率不一致的光鏈路,圖1為測試約0.5m長的SM-28光纖,測試長度為0.511m,和實際長度一致。

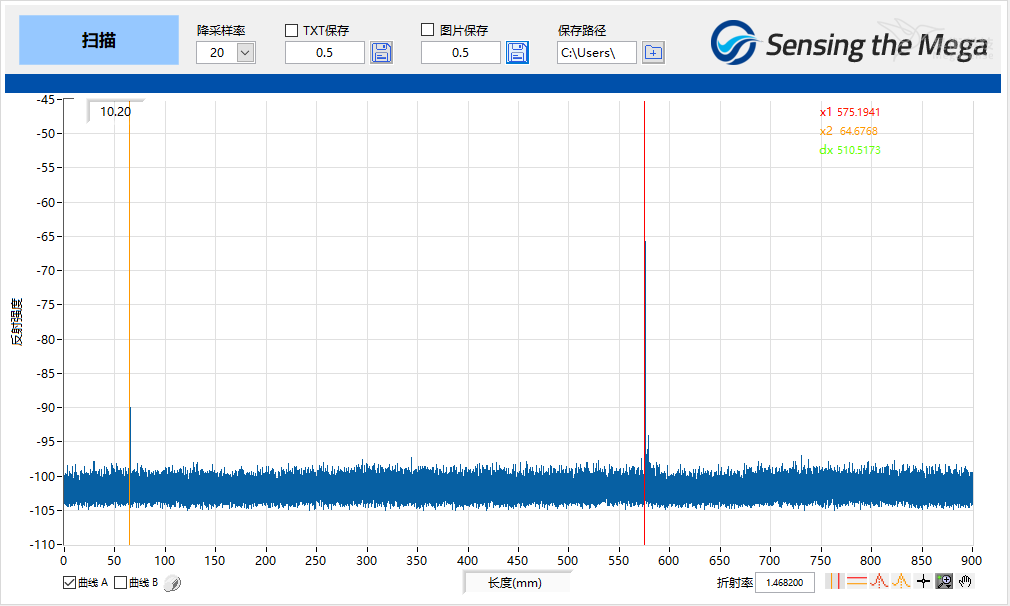

圖1. OLI測試0.5m長光纖
圖2為測試約0.32m長的硅基波導延時線鏈路,測試長度為0.777m(這是由于儀器默認折射率為1.4672),如圖3所示,將折射率改為3.5測試長度變?yōu)?.326m,和實際相符。

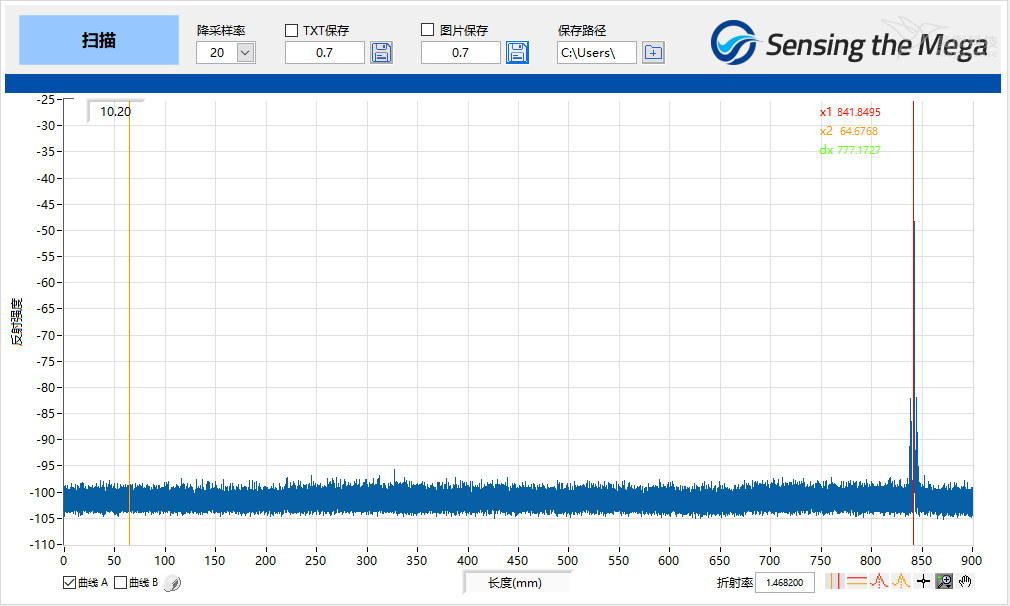

圖2. OLI測試0.32m硅基波導延時線(1.47折射率)
圖3. OLI測試0.32m硅基波導延時線(3.5折射率)
2、OLI長度校準功能
OLI能快速檢測待測鏈路中的信息,當其應用在產線自動檢測時可以搭配光開關來使用,節省來回更換樣品的時間,達到快速檢測多個樣品的目的。搭配光開關使用會面臨每個光開關通道光纖長度不一致的問題,從而導致每一通道的末端有毫米級厘米級的差異。反映到測量結果曲線上則是在測量起點附近有多個距離峰,這會給觀察和距離標定帶來不便。

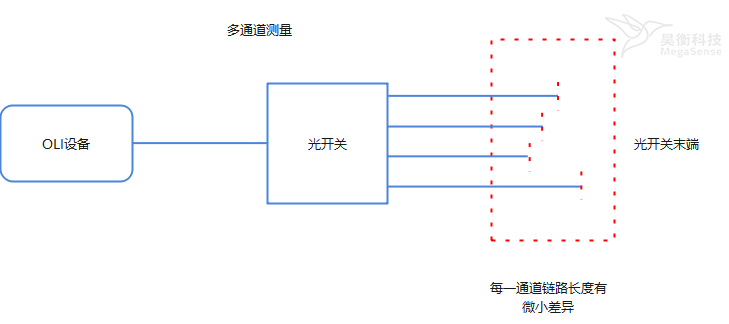

使用光開關測量多通道示意圖

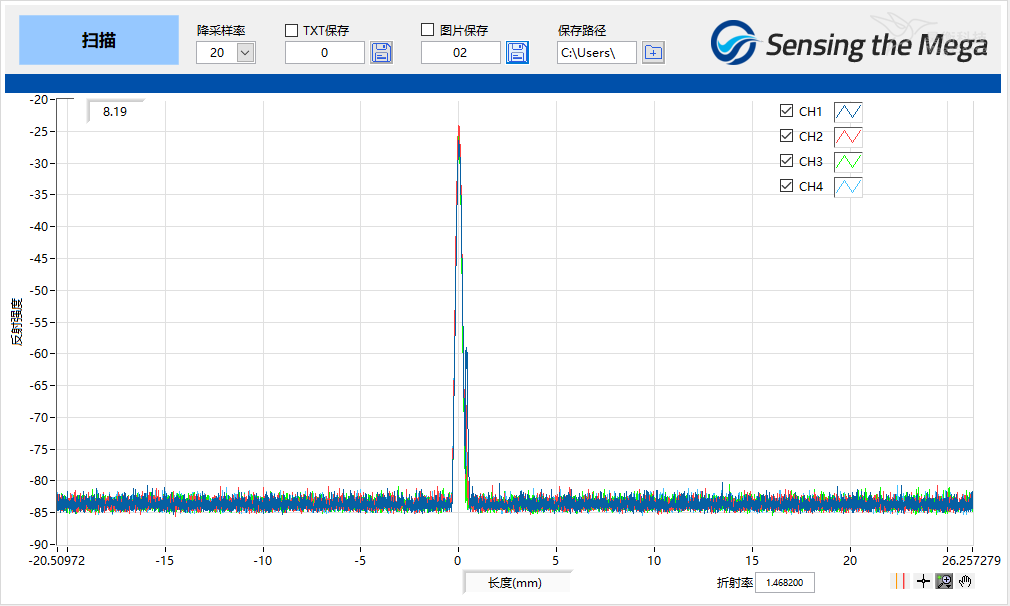

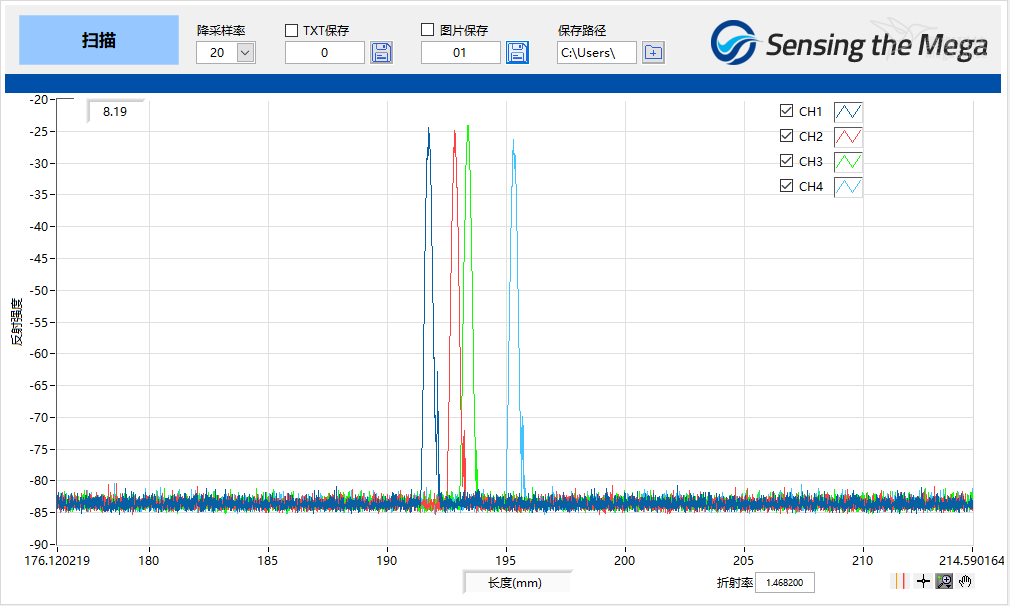

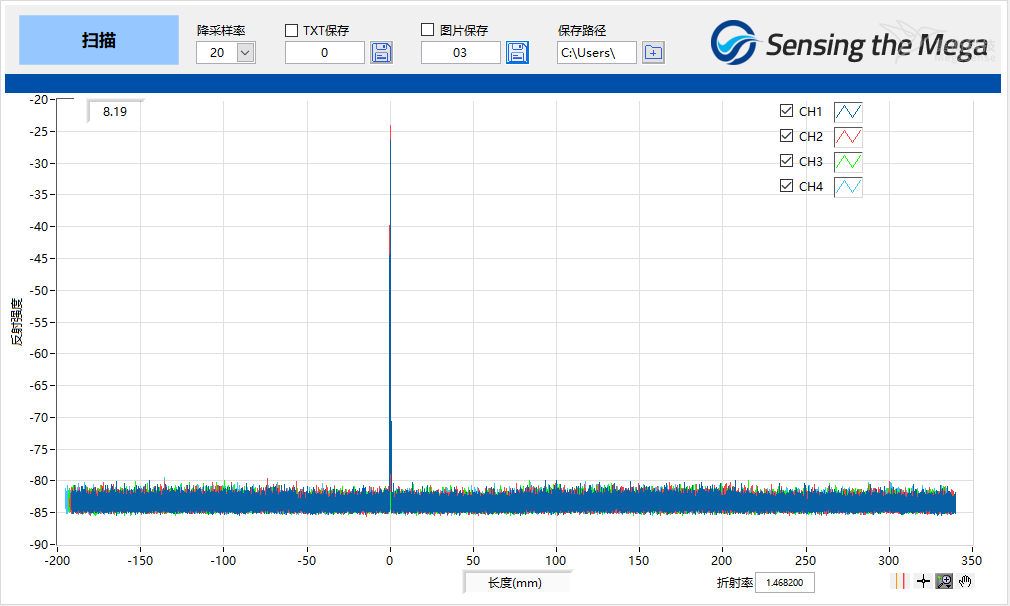

使用OLI測量多通道長度有差異的光開關末端結果如下圖:
1x4光開關末端
