1、介紹

平面波導延時線具有尺寸小、易集成等優勢,不僅可以通過精確調制波導長度控制延時時間,而且能容易地制備出超長的波導線,在硅光子集成芯片系統中有著重要的應用。OFDR測試儀器擁有高達10um的空間分辨率,可快速精準表征出硅光芯片內部情況,本文使用基于OFDR原理的高分辨率光學鏈路診斷儀(OCI)對平面光波導延遲線進行測量,以亞毫米級別的分辨率診斷其內部光路插損、回?fù)p、距離等信息。


2、平面波導測試

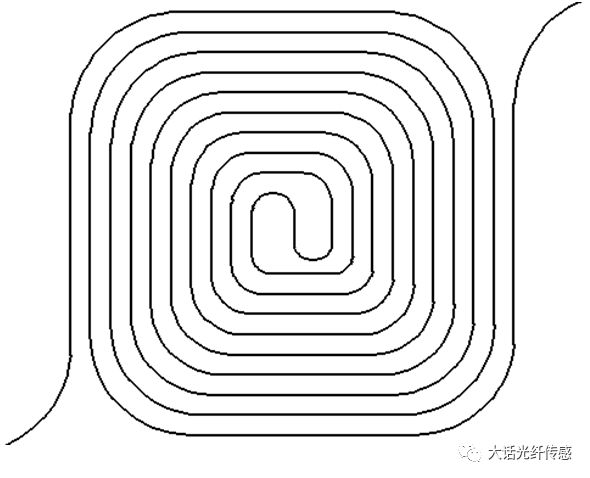

1為在石英襯底上集成的平面波導延遲線內部光路示意圖。



1.平面波導延遲線內部光路示意圖

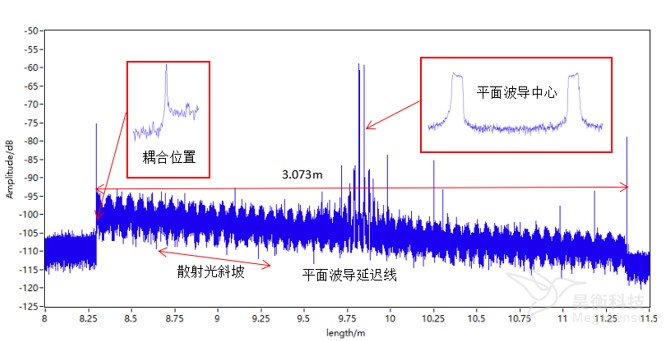

2為平面波導延遲線內部光路測試結果,通過圖中回波損耗曲線峰值可以看出首尾耦合位置,兩者之間長度為波導長度(3.073m),斜坡下降的幅值代表整個波導產生的損耗,約為3.3dB/m。平面波導的回波曲線呈周期性是由螺旋型光路導致,中間兩個突起峰是由于光路中心有較大的彎曲損耗。


2.平面波導延遲線內部光路測試結果

3、結論

平面波導延遲線的波導長度、波導損耗和耦合位置回?fù)p決定其品質好壞,OCI設備能夠以亞毫米級別的分辨率掃描芯片光鏈路,得出各個點的回波損耗表征出整個光路信息,這些光學參數精準測試為硅光芯片科研人員提供解決思路。
