1、概述
本研究采用昊衡科技的OSI 設備，在高空間分辨率下，讀取了粘貼在結構表面的分布式光纖的實時應變分布，進而分析了在結構開裂時，光纖內部界面的力學行為變化，揭示了纖芯和包層界面由強粘結向脫粘轉變的現象。通過光纖的界面受力分析，建立了一個新的應變傳遞模型，使得分布式光纖可以用于監測結構的微宏觀裂縫。
2、測試過程
本文開展了兩個試驗，在第一個試驗中，如圖1所示，將分布式光纖粘貼于兩塊不銹鋼板上，全長0.5 m，通過步進電機以1微米每秒的速度，移動單側鋼板，模擬結構單個裂縫的生成和發展，裂縫寬度從0發展到2 mm，期間采用OSI記錄光纖的應變分布及變化。在第二個試驗中，將分布式光纖粘貼于鋼筋混凝土梁構件的純彎區，從梁底往上，總共粘貼3段，每段長度為0.5 m，隨后，梁構件在四點彎設置下進行加載，于純彎區產生多個貫穿光纖監測區域的裂縫，加載期間采用OSI記錄光纖在多裂縫下的應變分布及變化。

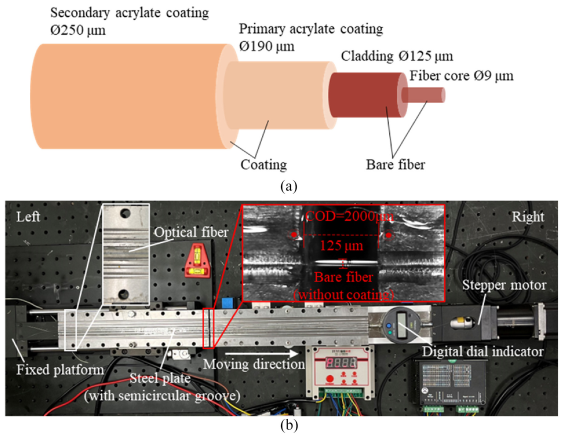

圖1 光纖結構及模擬開裂試驗設置

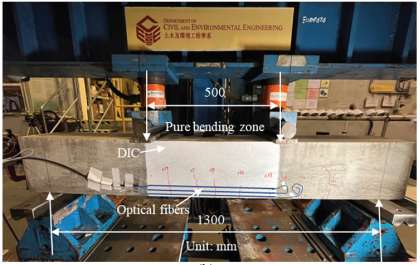

圖2 四點彎梁試驗設置
3、測試結果
第一個試驗的光纖應變數據，如圖3所示，COD為裂縫寬度，可以發現，小裂縫和大裂縫寬度下，光纖的應變呈現兩種不同的分布形態，本質原因在于，大裂縫寬度下，光纖內部的纖芯和包層界面由強粘結向脫粘轉變，如圖4所示。基于此現象，通過受力分析和邊界條件設定，推導了一個基于界面斷裂能的應變傳遞模型，如圖5所示，該模型描述了光纖的內部界面，隨著COD增大，由硬化-軟化-脫粘的發展。該模型的作用在于，通過光纖測得的應變分布，去反算結構此時的開裂寬度，從0~2mm均可。該模型的有效性，也通過其他文章的試驗結果進行了驗證。本文的四點彎梁試驗，進一步探究了如何采用這個新的模型去得到多裂縫情況下的裂縫寬度。如圖6和7所示，光纖捕捉到了梁純彎區的5條裂縫，且基于應變疊加原理，應變傳遞模型準確得到了多裂縫情況下，每個裂縫的寬度，但當界面脫粘出現時，應變疊加原理失效，未來需要進一步研究如何將新模型應用于此種情況。

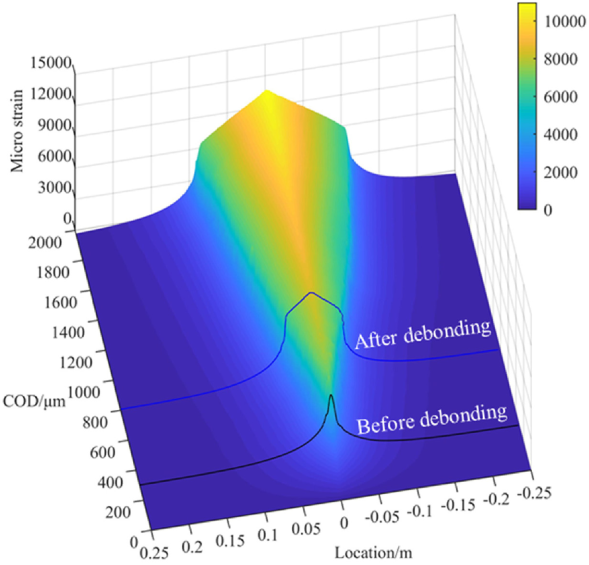

圖3 模擬開裂試驗結果

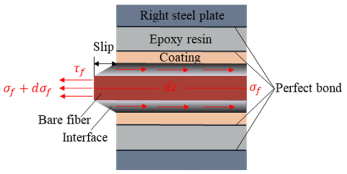

圖4 界面脫粘slip示意圖

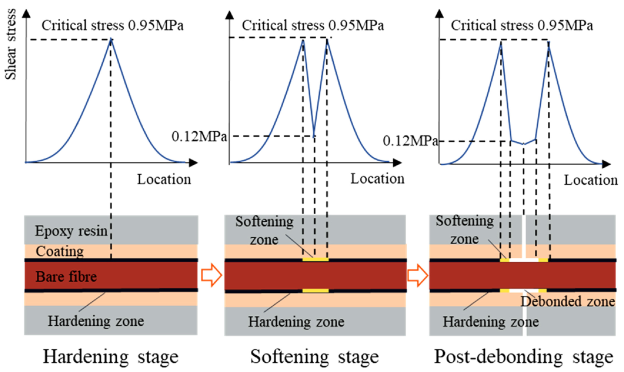

圖5 界面狀態的變化情況

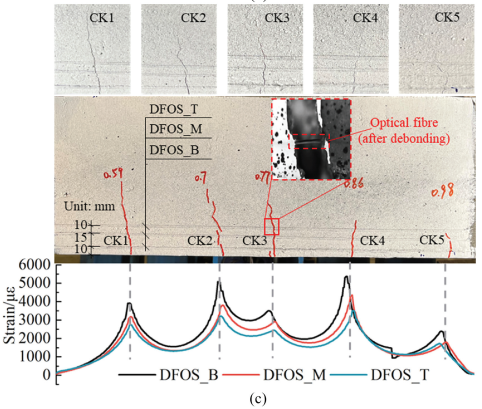

圖6 四點彎梁試驗結果

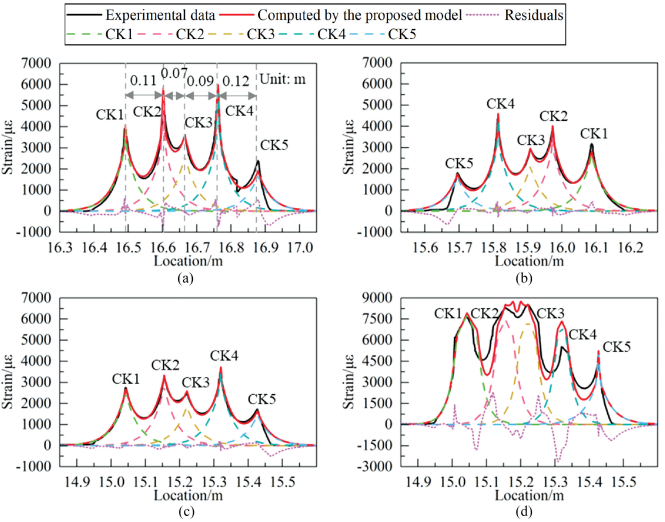

圖7 四點彎梁分布式光纖應變分布及應變傳遞模型擬合情況
4、實驗結論
本研究揭示了在結構開裂下，光纖內部界面的力學行為變化，并提出了一個新的應變傳遞模型，用于通過分布式光纖應變分布反算結構的裂縫寬度，實現了0~2 mm寬度的準確量化。還對單一裂縫和密集多裂縫兩種情況進行了探究，拓寬了分布式光纖在結構健康監測領域的應用前景。未來，有望通過利用穩定的界面脫粘行為，發明新型光纖，進而推動分布式光纖在局部大應變的監測應用。理論細節和詳細研究展望歡迎下載原文了解。
如需下載原文，請移至
來源：Structural Health Monitoring
題名：Distributed fiber optic sensing for micro-and macro-crack quantification: an interfacial-fracture-energy-based model
作者：Lin, S. Q., Tan, D. Y., Yin, J. H., Zhu, H. H., & Kong, Y.
原文鏈接：https://doi.org/10.1177/14759217231215482
