一. 概述
分布式光纖應變傳感已成為水力壓裂實時監測的前沿技術。本研究在巖石制作過程將光纖嵌入式布設在內部各個位置，利用昊衡科技的OSI設備測量了裂縫傳播過程的應變變化，通過測試數據推算裂縫的幾何形狀。
二. 測試過程
本研究在一個大規模的真三軸試驗現場采用大型混凝土樣品進行壓裂實驗，混凝土樣品由水泥、石英粉和水按10：4：5的比例制成，切割至尺寸為762mm×762mm×914mm，將光纖S形嵌入式布設在巖石內部。

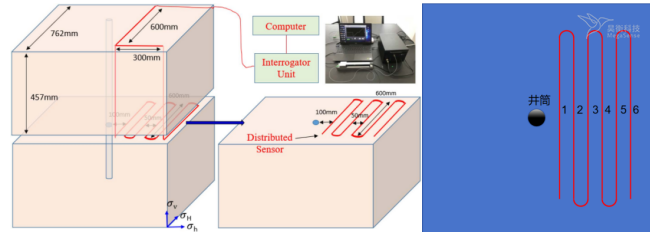

圖1. 光纖布設示意圖

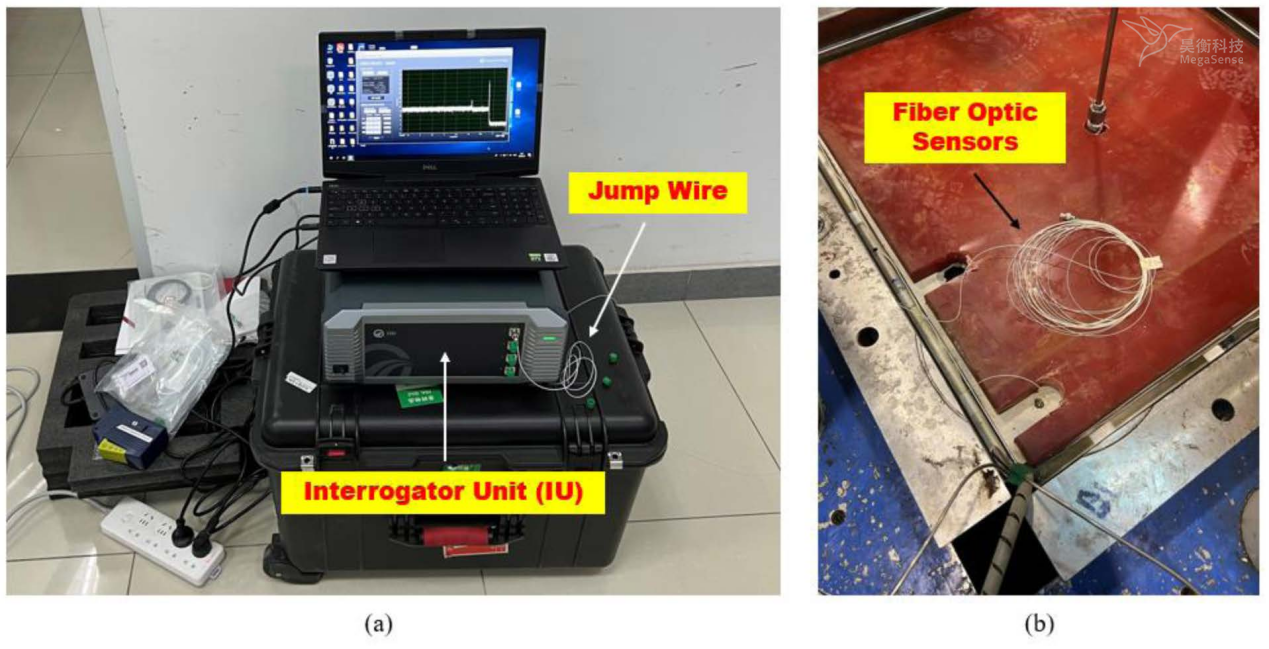

圖2. (a)光纖測試系統 (b)混凝土光纖出口處
在加載約束應力后，向井筒中注入液體。壓裂處理數據如圖3所示。在注液過程中，光纖測試系統空間分辨率選用5.12mm（即5.12mm一個傳感點），實時記錄光纖保存數據。

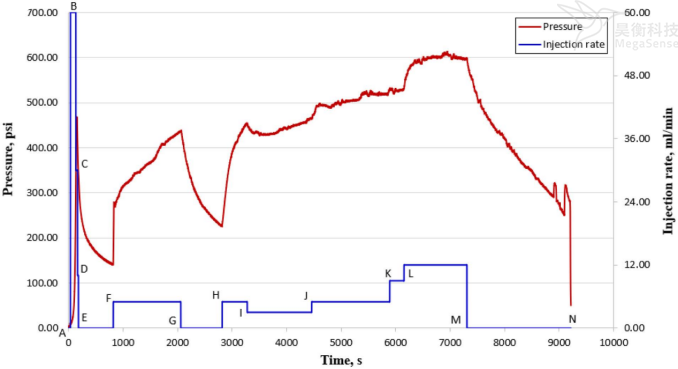

圖3. 實驗的壓裂數據，包括注射速率與時間和處理壓力與時間
三. 測試結果
實驗結束后將光纖應變數據進行處理，隨著裂縫逐漸接近光纖，裂縫前的光纖會感知到拉伸應變，當裂縫到達光纖位置時，光纖局部位置應變變大，出現大應變梯度，此時數據出現異常波動，我們可以認定此時裂縫已經到達該光纖位置，圖4為注液過程中不同時期的應變監測截圖，可以看到裂縫從井筒位置向外部逐漸擴散，最終泵關閉時，圖4（d）最外側有拉伸應變但沒有出現異常數據波動，我們判斷裂縫此時接近該光纖位置。

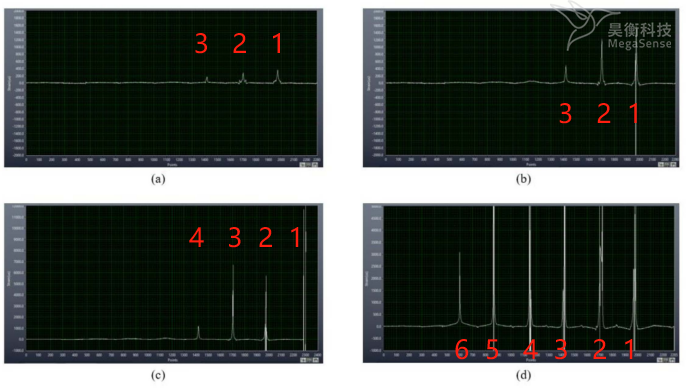

圖4. 不同時期光纖測量應變信號的動態監測界面截圖

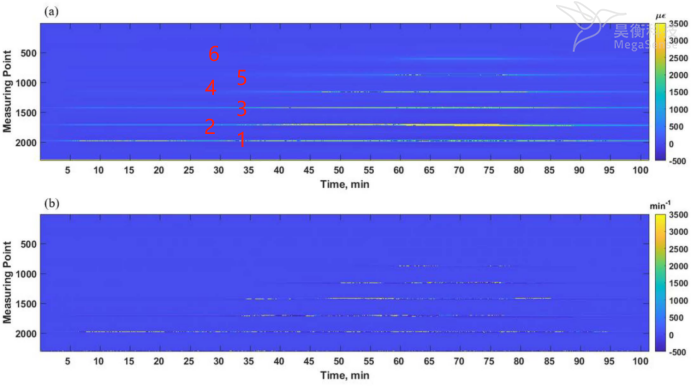

圖5. (a)壓裂期間的光纖測量應變 (b)壓裂期間的應變率
圖5（a）將H-N階段的應變數據使用等高線圖畫出，可以識別出6個線條，這是裂縫產生的位置，隨著時間的推移，線條逐漸變粗，表明裂縫寬度增大。泵停機后，線條逐漸變細，說明裂縫逐漸閉合。圖5(b)為注液過程應變率的等高線圖，可以與應變數據進行比較。圖6顯示了應變數據，其圖例聚焦于0?300με。我們可以看到典型的“圓錐形/心形”和“條紋”模式，這可以表明裂縫與光纖位置的相對關系。對“錐形/心形”的基本理解是裂縫向光纖接近的過程，“條紋”是指裂縫穿過光纖位置，裂縫繼續傳播?！板F形/心形”和“條紋”的交點是裂縫正好到達光纖位置。

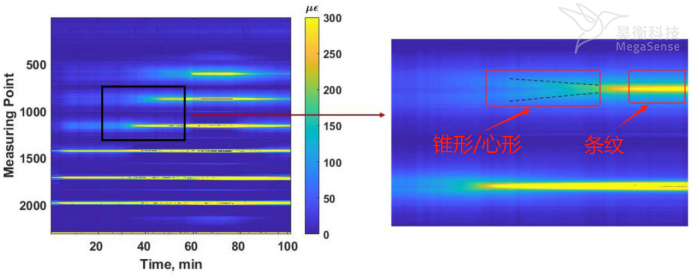

圖6. 應變數據顯示在一個緊湊的值范圍內，可以觀察到典型的“錐形/心形”和“條紋”模式。
實驗結束后，我們對混凝土樣品進行切片和掃描，最終通過一種算法進行合成，形成裂縫的幾何形狀。我們將使用光纖傳感監測結果輸入模擬的裂縫形態與切割和掃描解釋合成的裂縫形態進行了比較，發現裂縫形態的一致性在一個相當好的范圍內。

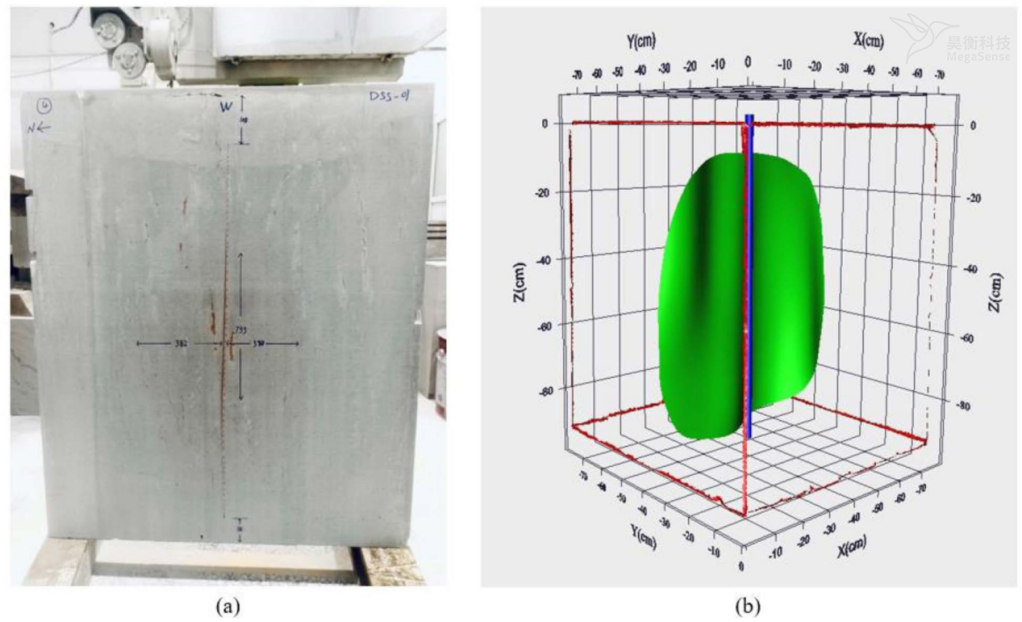

圖7 (a)混凝土切片樣本；(b)通過掃描和算法處理合成的裂縫形態
四. 實驗結論
首次成功地利用基于OFDR的光纖傳感技術監測裂縫傳播和推算裂縫幾何形狀進行了大規模的實驗研究。OFDR基于高空間分辨率和高精度應變測量的分布式傳感器在壓裂處理過程中監測混凝土樣品應變變化的室內實驗研究中具有顯著的潛力。這是第一次大規模室內壓裂實驗?zāi)軌蚓_地測定裂縫傳播位置和時間，為開展許多大規模的多三軸實驗研究提供了巨大的幫助和啟示，它們需要準確地計算裂縫的傳播位置、時間以及確認裂縫的形態。
如需下載原文，請移至
來源：Society of Petroleum Engineers DOI 10.2118/215635-MS（SPE國際水力壓裂技術會議和展覽會）
題名：Large-Scale Experimental Investigation of Fracture Propagation Using OFDR-Based Distributed Fiber-Optic Strain Sensing
作者：Jin Tang, Haifeng Fu, Nailing Xiu, Dingwei Weng, and Qun Lei, Research Institute of Petroleum Exploration and Development, PetroChina
原文鏈接：http://onepetro.org/SPEIHFT/proceedings-pdf/23IHFT/2-23IHFT/3249942/spe-215635-ms.pdf by Research Inst Petr Expl & Dev user on 18 September 2023
