應用背景
近幾年，硅基光電子技術受到業界的廣泛關注，可以在硅基上集成多個光器件，如波導、光柵、耦合器、MZ、光開關、調制器等，在成本、功耗、尺寸上具有明顯優勢。由于其制備工藝差異，需要對波導結構鏈路中的光器件進行插損、回?fù)p測量，以此評估是否符合設計要求。
系統概述
昊衡科技推出的商用OCI光頻域反射監控系統（簡稱OCI），50m測量范圍內空間分辨率高達10μm，可精準測量插損、回?fù)p，非常適用于硅光芯片/器件。
測量過程
在石英襯底上集成的平面光波導，接入OCI進行測量，如圖1所示。測量結果如圖2。

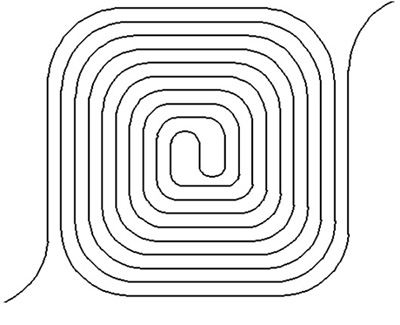

圖1 平面波導光路圖

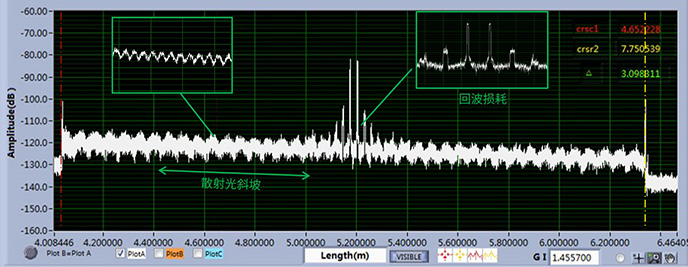

圖2中紅、黃兩游標為光纖與波導的耦合位置，兩者間距為延時線，長度是2.30199m。延時線上散射光形成一段斜坡并呈現出規律的半圓形。斜坡下降的幅值為整個波導產生的插入損耗，為3.3dB/m。波譜中的半圓形是由螺旋型光路導致的，突起的損耗點為回波損耗，是由光路中心較大的彎曲造成的。
圖2 測量結果
實現功能
OCI可精準測量硅光波導的長度、插損、回?fù)p等，且其測量結果有效地反映了硅光波導的特殊結構。
