OCI是一款超高精度光學鏈路診斷系統,可精確測量光纖長度,空間分辨率高達10μm??吹竭@里,大家默認為儀器的空間分辨率就是10μm,實則不同需求設置不同的空間分辨率。

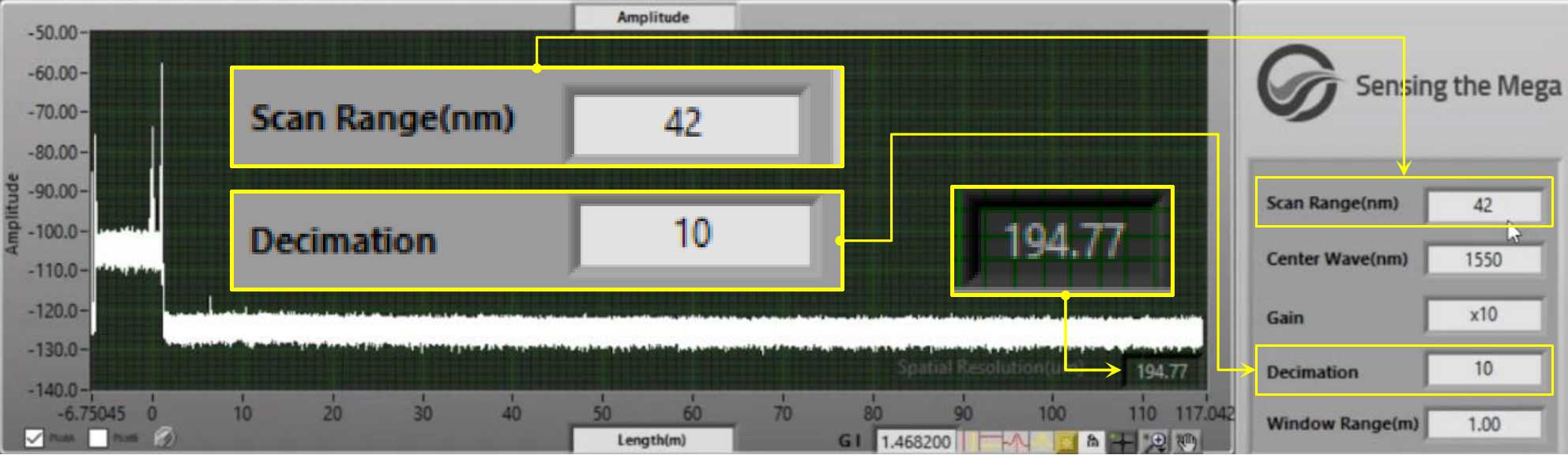

如上圖標記的窗口所示,儀器默認空間分辨率為194.77μm,我們可以通過Scan Range(波長掃描范圍)和Decimation(降點)來設置空間分辨率,當我們將波長掃描范圍設為“84”,降點設為“1”時,此時空間分辨率為10μm。

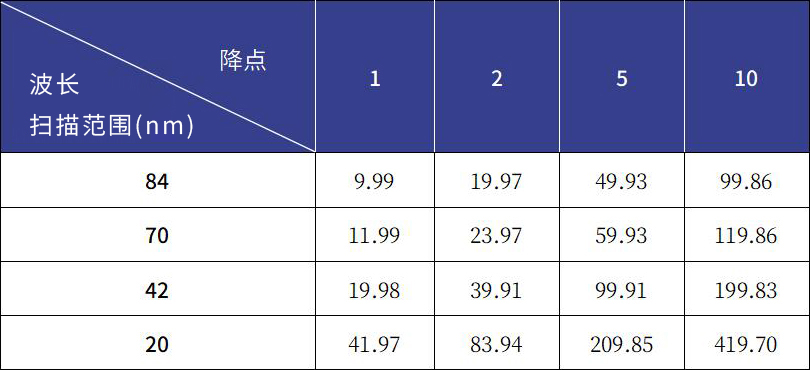

表. 空間分辨率(μm)對照表
表為幾種常見的掃描范圍和降點所對應的空間分辨率,可以根據不同需求設置不同的空間分辨率。

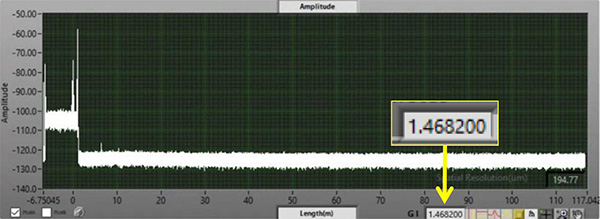

光纖長度能否準確測量跟折射率息息相關,OCI儀器默認折射率為1.4682(如圖所示),也是公認的光纖折射率。
當待測光路的折射率不是1.4682時,可以通過以下兩種辦法準確測量光路長度。
- 已知待測光路的折射率,可以將儀器折射率改成已知折射率,這樣就可以準確測量光路長度。
- 已知待測光路長度,利用儀器測量出的長度進行校準折射率。例如,已知待測光路長度為1m,但儀器測得長度為0.5m,此時我將折射率修改為0.7341,則此時儀器顯示光纖長度為1。
光纖長度測量注意事項
- 設置空間分辨率(通過選擇掃描波長和降點,設置所需的空間分辨率)。
- 修改折射率,標定長度
