產品描述

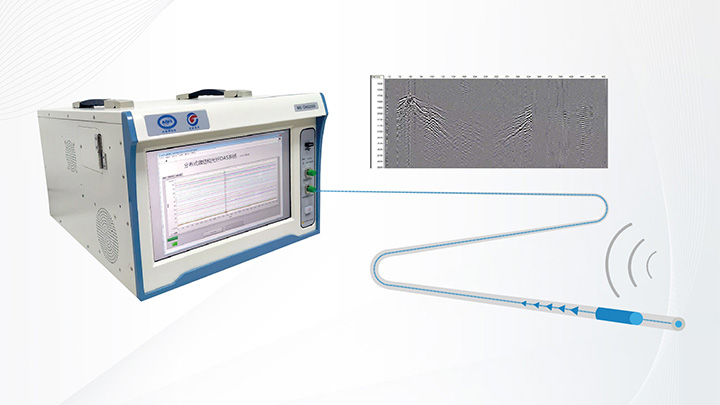

MS-DAS系統是一款具有世界領先水平的分布式聲波傳感產品。該產品采用自主設計的沿軸向連續后向散射增強的微結構光纖，基于光相干探測的微結構光時域反射傳感技術，能夠連續記錄長距離光纖沿線的聲波信號傳遞和聲場空間分布。該系統最小可探測應變可達亞納應變，響應頻帶覆蓋次聲頻段至超聲頻段，可應用于地震波、微振動和微應變等的分布式測量，在資源勘探、地震監測、管道安全、周界安全及重大工程結構健康等領域中應用潛力巨大。目前，該產品已發展至第三代MS-DAS2000Ⅲ，靈敏度更高、信噪比更好，波形保真度大于95%。
產品特點
- 微結構散射增強，超高信噪比
- 相干探測技術，超高靈敏度
- 自參考相位解調，共模噪聲抑制
- 多域混合復用，寬頻帶探測
- 一體化設計，安裝部署簡單
產品應用
- 油氣管道監測
- 邊境線和重要設施周界防護
- 石油/天然氣井監測
- 油氣勘探，井中VSP
- 地鐵/鐵路監測
- 地震災害監測預警
- 地層結構層析成像
- 水下探測及安全防御
產品參數
| 通道數 | 1 | 可擴展 |
| 傳感距離 | 0~20km | 可擴展 |
| 探測頻率 | 0~50kHz |
|
| 響應頻段 | 0.1~25kHz |
|
| 空間采樣間隔 | 10cm（最低） |
|
| 定位精度 | 2m/5m/10m |
|
| 噪聲水平 | ＜0.05nε/√Hz@ 5-100Hz |
|
| 工作模式 | 連續模式/觸發模式 |
|
| 平均故障間隔時間 | ≥720h |
|
| 授時精度 | 1μs | GPS授時 |
| 光纖類型 | 單模光纖/微結構光纖 | 獨家定制，散射增強≥10dB |
| 存儲空間 | 4TB | 可USB3.0外部擴展至20TB |
| 工作及存儲溫度 | 0℃~ +40℃/-10℃~ +60℃ | 無凝結 |
| 尺寸 | 486.2 x 270 x 384.4mm |
|
| 功耗 | 220V 125W |
|
文件下載
產品技術規格如有變更，恕不另行通知，如有疑議，請與我司聯系。
