1.OFDR形狀傳感原理

OFDR形狀傳感原理,是將光纖粘貼在待測物上,變換形狀時利用OFDR技術采集光纖中的應變數據,通過特定的算法對該數據進行處理,重構出光纖形狀(即待測物形狀)。

重構光纖形狀近似于重構空間曲線,在不考慮溫度、純彎曲的條件下,由OFDR得到的傳感點應變數據可以轉化為該點的曲率數據,即:

其中,ε為彎曲產生的應變,d為應變測量處與中性軸之間的距離(即待測物厚度),R為彎曲半徑,k為該點曲率。

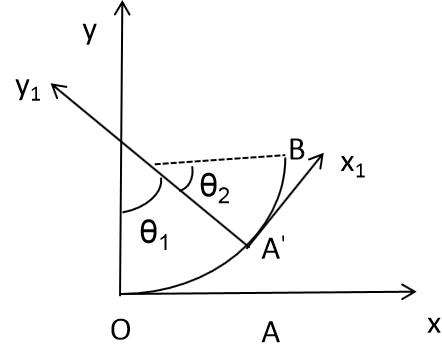

圖1. 光纖上點的坐標計算

以應變采集空間分辨率作為形狀重構的基本單位長度,即圖1中|OA|=Lspr。發生彎曲后,A點旋轉至A’點,此時A’點的坐標為:

對于下一個基本單元B點的坐標,同樣可以用相似公式在x1y1坐標系中表現,將所得坐標旋轉θ2,可以得到變換至xy坐標系中B點的坐標增量。依次類推,將后續所有點的坐標分別旋轉相應角度,可以得到在原始坐標系中所有光纖上的點,以光滑曲線依次連接這些點,就能得到光纖的形狀。

2.OFDR形狀傳感精度

OFDR在進行光纖形狀重構時,后一個點的位置取決于前一個點的位置及坐標增量,由于光纖光學性質改變、應變測量精度等引起的計算誤差將在整條曲線上進行累積,因此測量長度越長,到達光纖末端的誤差也就越大。

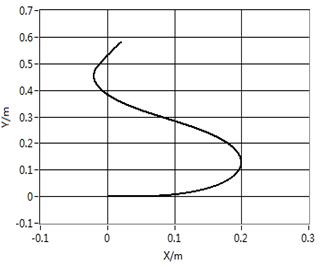

圖2. 光纖二維形狀重構結果

為了保證形狀測量的精度,我們一般建議傳感長度為2~3m,具體需要根據實際情況分析確定。通常,沿光纖長度方向,OFDR形狀傳感的定位誤差約為0.3%,即1m處的誤差是1m*0.3%=0.003m。
