傳感測量的前提是OFDR曲線正常。實際測量中,連接頭插耗、熔接點損壞、光纖過度彎折、尾端強反射等問題都有可能使OFDR測量曲線異常,從而出現較大臺階和眾多雜峰,影響測量。那么在測量應變、溫度時,如何判斷OFDR曲線是否正常呢?
正?;€判斷標準(如圖1所示):OFDR曲線為一條平整、干凈的直線,光纖尾端有正常下降臺階,尾端反射峰值與OFDR曲線基線對應反射值之差不大于50dB,其中小于40dB傳感效果更佳。
圖1 正常OFDR曲線
若光纖尾端出現強反射(如圖2所示),可采用以下解決方案:
- 清潔光纖尾端接頭;
- 在靠近光纖尾端處打結或繞圈,使信號衰減降低反射;
- 在光纖尾端端面處涂匹配膏,消除反射。
圖2 非正常OFDR曲線:光纖尾端強反射
若光纖連接存在彎折或衰減(如圖3所示),可采用以下解決方案:
- 確認接頭是否有誤;
- 光纖定位查找對應異常點,排除光纖抖動、打結、彎折等現象。

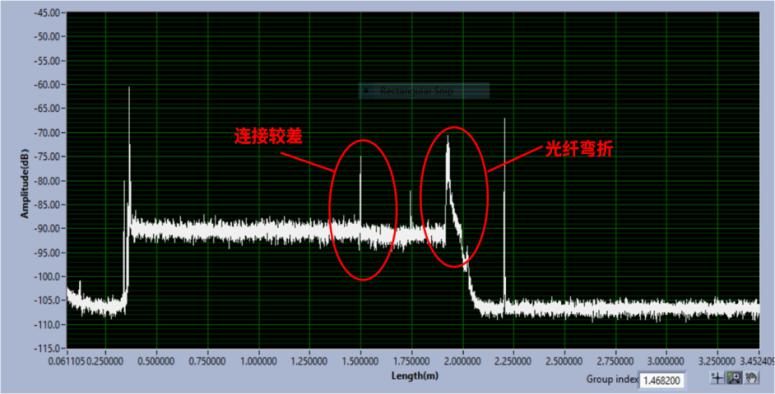

圖3 非正常OFDR曲線:光纖連接存在彎折或衰減
因此,在測量過程中,為保證OFDR曲線正常,傳感光纖應盡量保持平直,連接前需認真清潔連接頭,避免光纖抖動。
