一般我們?cè)诓荚O(shè)光纖時會對光纖進行預拉,讓其在在粘貼在待測物上時處于筆直狀態,這樣光纖的應變量更能真實反映待測物真實的應變量。但是實際測量情況中,光纖布設時不能進行預拉,如待測物表面不規則向內彎曲。那么在相同作用力下,兩種方式布設的光纖測量出來的應變量是否一致呢?為此我們進行了以下試驗。
在復合材料片上布設光纖,預拉段光纖和不預拉段光纖對稱布設,實驗樣品和OSI系統之間用1m光纖跳線連接,如圖1所示。

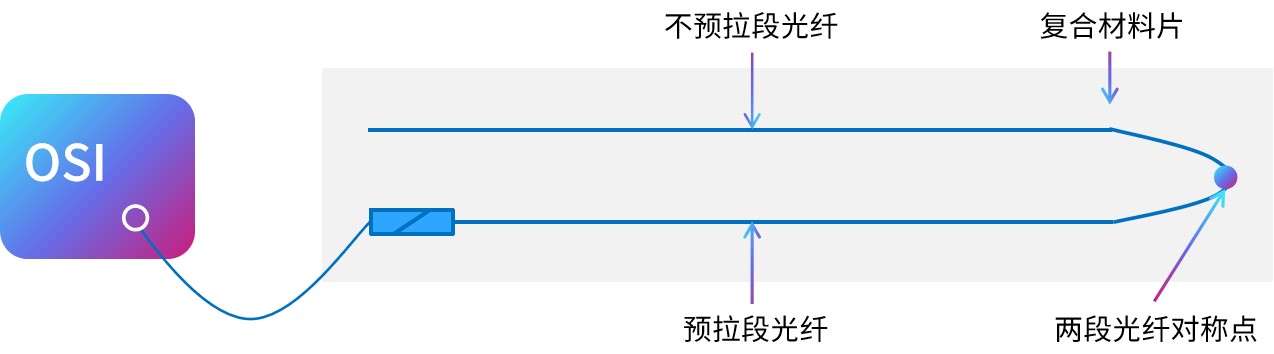

圖1. 實驗裝置簡化圖
使用T300AB結構膠將光纖粘貼在復合材料片上,使復合材料片向內彎曲產生負應變,加載不同的力使光纖最大應變量分別達到500με、1000με、2000με、5000με和10000με左右,采集三次數據求平均,如圖2所示,預拉段和不預拉光纖應變分布基本一致。

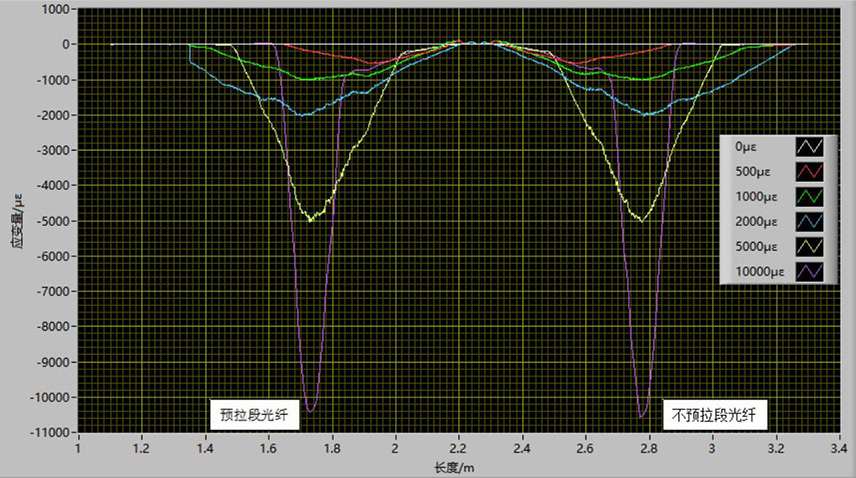

圖2. 平均后光纖應變量分布圖
不同作用力下兩段光纖最大應變量如表1所示,加載5種不同的力時,預拉段光纖和不預拉段光纖最大形變量的最大誤差率為1.8%,誤差率均值為1%。取平均計算出兩段光纖最大形變量的位置于2.253m處對稱,我們對兩段光纖的對稱點進行按壓定位的位置為2.255m處,誤差僅為2mm。
加載量 | 預拉段光纖 | 不預拉段光纖 | 誤差率 | ||
最大應變/με
|
位置/m |
最大應變量/με
|
位置/m | ||
第一次加載 | -537 | 1.931 | -542 | 2.569 | 1.0% |
第二次加載 | -1008 | 1.733 | -1026 | 2.775 | 1.8% |
第三次加載 | -2035 | 1.733 | -2045 | 2.775 | 0.5% |
第四次加載 | -5032 | 1.733 | -5038 | 2.776 | 0.1% |
第五次加載 | -10424 | 1.730 | -10573 | 2.780 | 1.4% |
在兩段光纖上隨機取5個對稱點進行按壓定位。預拉段光纖5個位置分別為1.917m、1.850m、1.775m、1.760m和1.677m,不預拉段光纖5個點位置分別為2.600m、2.666m、2.742m、2.756m和2.839m。
表2. 五個對稱點位置的應變量
應變量 | 第一次加載 | 第二次加載 | 第三次加載 | 第四次加載 | 第五次加載 | |
第一對點 | 預拉段 | -489 | -1009 | -2019 | -4223 | -482 |
不預拉段 | -482 | -992 | -1985 | -4185 | -481 | |
誤差率 | 1.4% | 1.7% | 1.7% | 0.9% | 0.2% | |
第二對點 | 預拉段 | -426 | -855 | -1676 | -4727 | -9483 |
不預拉段 | -429 | -840 | -1634 | -4657 | -9345 | |
誤差率 | 0.7% | 1.8% | 2.5% | 1.5% | 1.5% | |
第三對點 | 預拉段 | -415 | -740 | -1279 | -4637 | -8863 |
不預拉段 | -424 | -732 | -1245 | -4584 | -8879 | |
誤差率 | 2.1% | 1.1% | 2.7% | 1.1% | 0.2% | |
第四對點 | 預拉段 | -407 | -689 | -1134 | -4334 | -9106 |
不預拉段 | -416 | -684 | -1106 | -4283 | -9139 | |
誤差率 | 2.2% | 0.7% | 2.5% | 1.2% | 0.4% | |
第五對點 | 預拉段 | -217 | -295 | -232 | -2063 | -9135 |
不預拉段 | -221 | -294 | -227 | -2026 | -9222 | |
誤差率 | 1.8% | 0.3% | 2.2% | 1.8% | 0.9% |
如表2所示,加載5種不同的力時,預拉段光纖和不預拉段光纖5個對稱點位置的應變量最大誤差率為2.7%,誤差率均值為1.4%。綜上說明預拉和不預拉布設光纖不會影響應變測量結果,兩者都可以反映待測物的真實應變。
