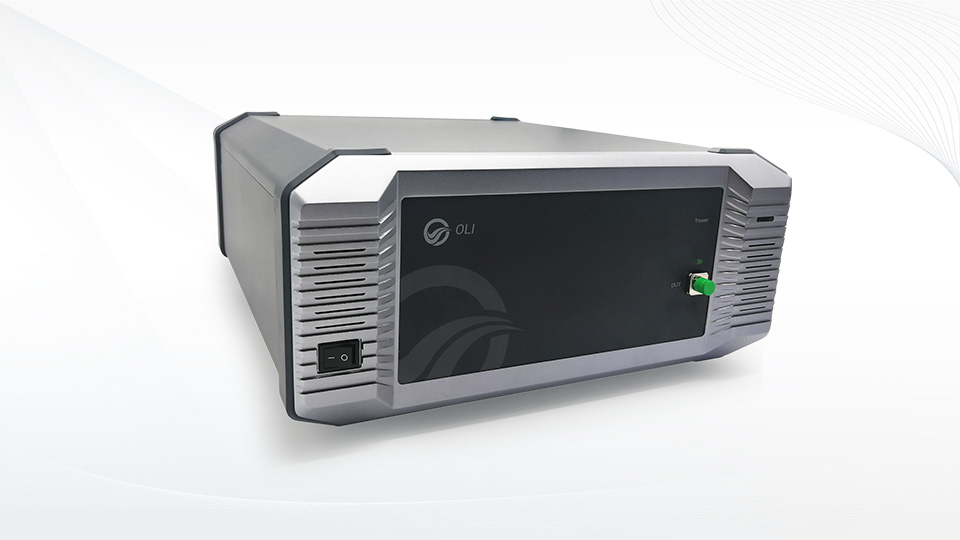

OLI 低成本光學鏈路診斷系統

產品描述

OLI是一款低成本高精度光學鏈路診斷系統。其原理基于光學相干檢測技術,利用白光的低相干性可實現光纖鏈路或光學器件的微損傷檢測。通過讀取最終干涉曲線的峰值大小,精確測量整個掃描范圍內的回波損耗,進而判斷此測量范圍內鏈路的性能。

該系統輕松查找并精準定位器件內部斷點、微損傷點以及鏈路連接點。其事件點定位精度高達幾十微米,最低可探測到-100dB光學弱信號,廣泛用于光纖或光器件損傷檢測以及產品批量出貨合格判定。

產品特點



  • 可定制掃描測量長度
  • 支持多通道測量升級
  • 高采樣分辨率和定位精度
  • 可定制引纖長度,便于匹配實際測量環境



產品應用


  • 產線自動化檢測


  • FA光纖陣列鏈路性能檢測
  • 光器件、光模塊內部耦合點、連接點性能檢測

產品參數

主要參數
基礎參數

工作波長 1290 ~ 1330/1530~1570 nm
測量長度1 12      45      90
cm
采樣分辨率 1 μm
測量距離重復性 0.3
mm
測量時間2 <10                    < 30
s
回損測量范圍 1-15 s
回損重復精度
±3
dB
硬件

輸入電壓 AC 220/110V;DC 12V -
主機功率 60 W
通訊接口 USB -
引纖長度3 1 m
光纖接口 FC/APC -
尺寸 D 390 * W345 * H165 mm
重量 7.5 kg
儲存溫度 0 ~ 50
工作溫度 0 ~ 40
儲存于工作濕度 10 ~ 70 %RH

備注:
  1. 測量長度指設備最大測量長度,在該最大測量長度內可任意選擇測量區間段;

  2. 測量時間與測試長度相關,可任意選擇掃描長度,測量時間1s@2cm、15s@90cm;

  3. 標準版引纖長度為5m,可定制其他長度。

OLI 低成本光學鏈路診斷儀 產品手冊.pdf

產品技術規格如有變更,恕不另行通知,如有疑議,請與我司聯系。
